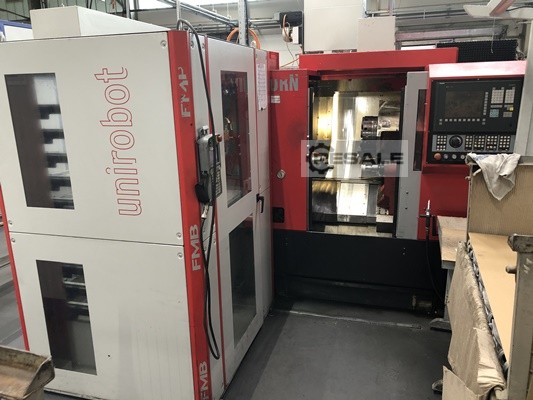

mit UniRobot FMB

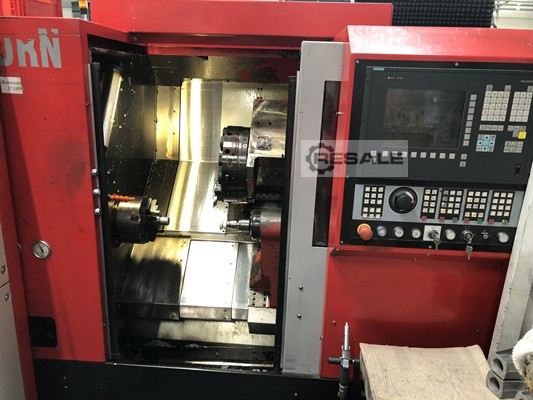

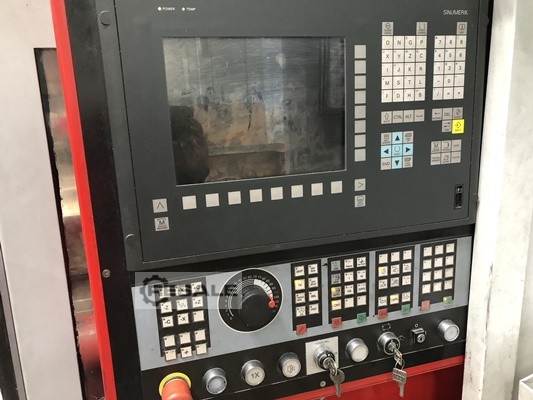

Steuerung: SIEMENS 828D
Umlauf über Bett: Ø 540 mm
Umlauf über Planschlitten: Ø 360 mm
Spindel – Reitstock: 680 mm
Max. Drehdurchmesser: Ø 310 mm
Max. Teilelänge: 520 mm
Max. Stangendurchmesser: Ø 65 mm
Verfahrwege: X= 210, Z= 610 mm

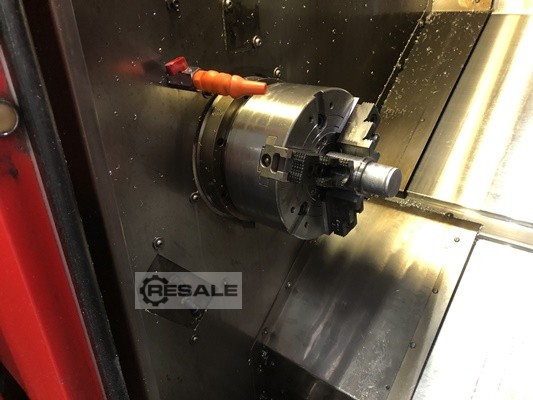

Max. Futtergröße: Ø 254 mm
Hauptspindel: 15/18 kW (100%, 60% ED)
Drehzahlbereich: 60 – 4200 U/min stufenlos
Max. Drehmoment: 192 NM
C-Achse
Eilgang: 1000 /min

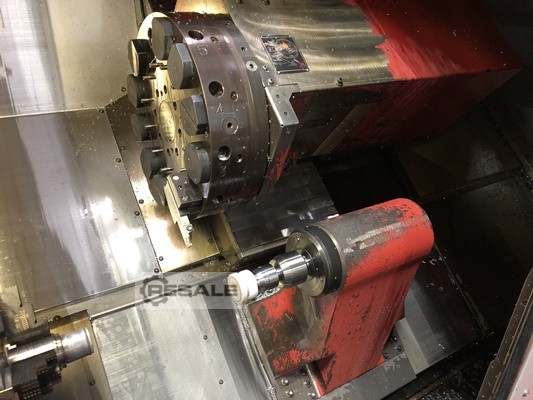

WERKZEUGREVOLVER
12 Stationen
alle angetrieben
Aufnahme: VDI 30
Drehzahlbereich: 0-5000 U/min
Max. Antriebsleistung: 5 kW
Max. Drehmoment: 20 Nm

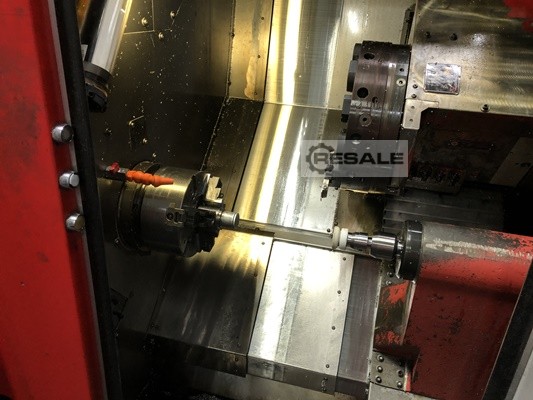

Automatischer Reitstock, hydraulisch
Verfahrweg: 500 mm
Innenkonus: MK 4

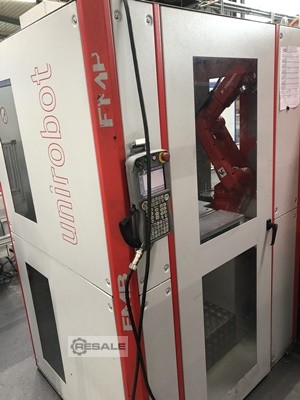

Roboter-Zelle FMB MH5L-XP

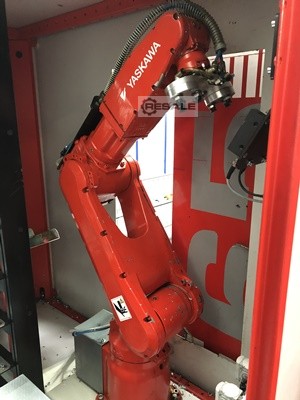

Mit Roboter Yaskawa Motoman MH 5 L
Max. Traglast: 5 kg
Max. Arbeitsradius: 895 mm
Gewicht: 27 kg
Arbeitsbereich:
S-Achse (Drehung): -170° ~ +170°
L-Achse (Unterarm): -65° ~ +150°
U-Achse (Oberarm): -138° ~ +255°
R-Achse (Handrolle): -190° ~ +190°
B-Achse (Gelenk/Knickung): -135° ~ +135 °
T-Achse (Handdrehung): -360° ~ +360°
Mit Kühlmitteleinrichtung, Späneförderer, Absaugung
Gesamtgewicht (Maschine/Robo): ca. 5300 kg
Deutschland
