Maschine nach DIN 8605: Drehmaschine mit erhöhter Genauigkeit.
Spitzenweite: 700 mm
Spitzenhöhe: 170 mm
Umlaufdurchmesser über Bett: Ø 340 mm
Umlaufdurchmesser über Planschlitten: Ø 190 mm
Bettbreite: 260 mm
Verschiebeweg Längsschlitten: 600 mm
Verschiebeweg Querschlitten: 220 mm
Verschiebeweg Oberschlitten: 110 mm
Planschlittenlänge: 410 mm
Planschlittenbreite: 150 mm
Führungslänge Bettschlitten: 380 mm
Drehmeißelquerschnitt: 20x20 mm
Abstand Drehmitte - Oberschlitten: 34 mm
Schwenkbereich Oberschlitten (Support): 60/120°
Hauptspindel:
Spindelanschluss DIN 55029 (Camlock): S 5
Spindelbohrung: Ø 50 mm
Innenkegel nach DIN 7178: 1:22
Spindeldurchmesser im vorderen Lager: Ø 70 mm
Max. Futterdurchmesser: Ø 200 mm
Max. Planscheibendurchmesser: Ø 200 mm
Spindeldrehzahlen: 40-3000 U/Min
Drehzahlregelung: Stufenlos
mechanische Drehzahlstufen: 4
Hauptantrieb:
Leistung bei 40% ED: 5,3 kW
Max. Nenndrehmoment a. d.Hauptspindel: 640 Nm
Vorschub:
20 (28) Längsvorschübe Z: 0,045-0,787 mm/U
20 (28) Planvorschübe X: 0,023-0,406 mm/U
Gewinde:
20 (28) metrische Gewinde (Grundausstattung): 0,4 - 7,0 mm
32 Zollgewinde (mit Option Rädersatz D3Z200): 56 - 4 Gg/Zoll
28 Modulgewinde (mit Option Rädersatz D3Z200): 0,2 - 3,5
32 diam. Pitch Gewinde (mit Option Rädersatz D3Z200): 112 - 8
Reitstock:
Pinolendurchmesser: Ø 50 mm
Innenkegel der Pinole: MK 3
Pinolenhub: 120 mm
Seitliche Verstellung: ± 13 mm
Zulässige Werkstückgewichte
Fliegend gespannt: 50 kg
mit Reitstock abgestützt: 150 kg
weitere Grundausstattung (Standardzubehör):
inkl. Maschinenständer und integrierter 3-Achsen-Digitalanzeige,
deutsch, mit Farbdisplay
1 Längsanschlag
1 Körnerspitze, Kegel 1:22, DIN 7178
1 Körnerspitze MK3
1 Knebel
1 Schlüsselteil
1 Fettpresse
3 Sechskantschrauben M16x60 - DIN 933
3 Sechskantmuttern M16-8 DIN 934
1 Einfachstahlhalter
1 Schlüssel A13x17 DIN 837
1 Einmaulschlüssel SW 19
1 Einmaulschlüssel SW 22
1 Sechskantschraubendreher SW 5
1 Sechskantschraubendreher SW 6
1 Sechskantschraubendreher SW 8
3 Scherstifte
1 E-Kastenschlüssel
1 Betriebsanleitung inkl. Ersatzteilliste
1 Elektrische Dokumentation
1 Prüfprotokoll
Verpackung (für LKW Transport mit Palette und Kunststoffhaube)
Maschine nach CE

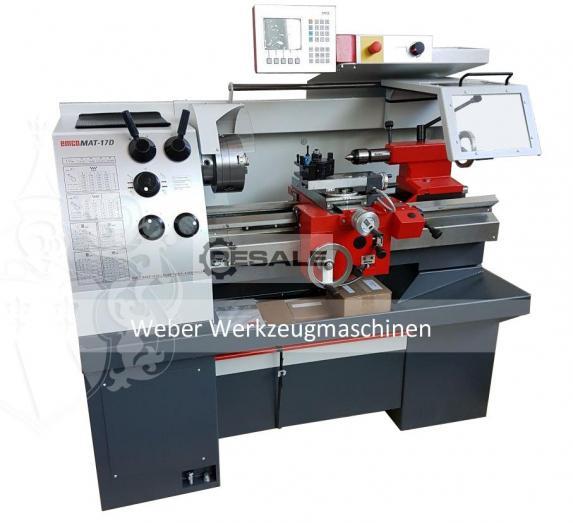

Achtung: Abbildungen zeigenSonderausstattung / Zubehör!
