Drehdurchmesser:430 mm
Drehlänge:744 mm

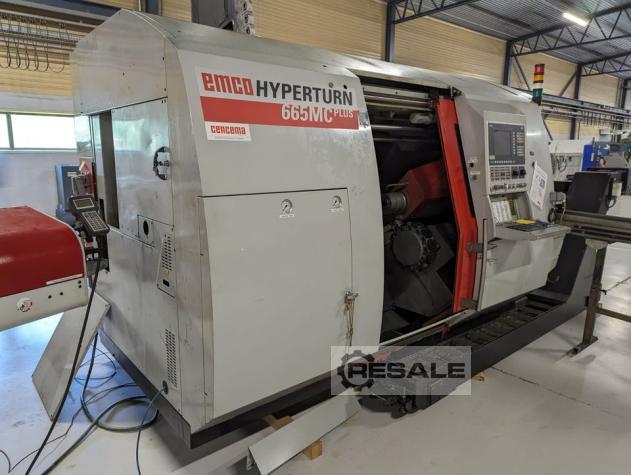

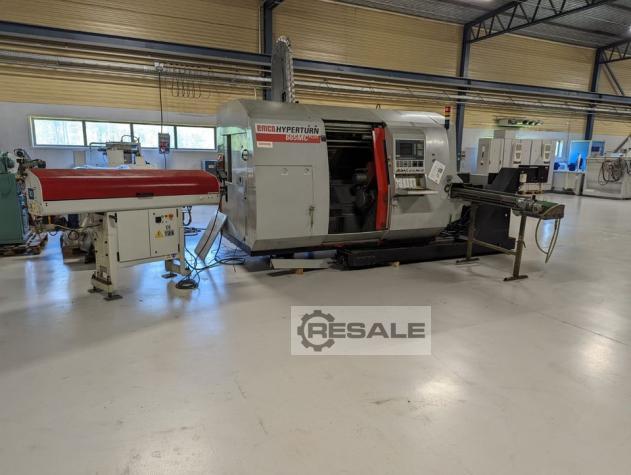

Dreh -Fräszentrum Hersteller : Emco
Typ: Hyperturn 665 Plus Power Mill

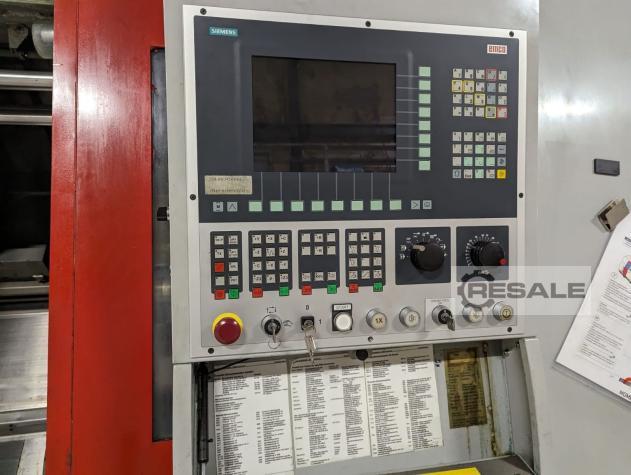

Steuerung : Siemens
Baujahr : 2006
Einschaltstunden : 56000 h
Spindelstunden : 22722 h
Verfügbarkeit : ab Mai 2024
Technische Daten
Arbeitsbereich Umlauf-Durchmesser über Bett : 600 mm
Umlauf-Durchmesser über Planschlitten : 500 mm
Abstand zwischen den beiden Spindelnasen : 975 mm
Max. Drehdurchmesser :430 mm
Max. Teilelänge : 744 mm
Max. Stangendurchmesser : 65 (76,2) mm
Verfahrwege X/X2 280/205 mm
Verfahrweg Z/Z2/Z3 900/750/750 mm
Verfahrweg Y 100 (+/–50) mm

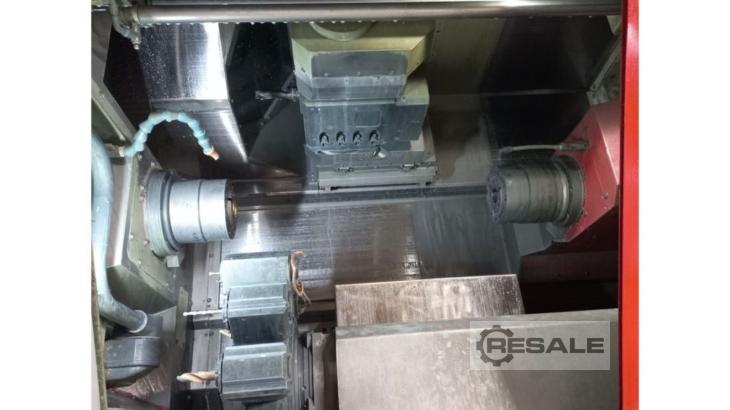

Hauptspindel
Drehzahlbereich (stufenlos regelbar) 0 – 5000 (4000) U/min
Drehmoment max. 250 Nm
Antriebsleistung Hauptspindel (AC-Hohlspindelmotor): 29 kW
Spindelanschluss DIN 55026 A2-6 (A2-8)
Spindeldurchmesser im vorderen Lager 105 (130) mm
Spindelbohrung (ohne Zugrohr) Ø 73 (86) mm
C-Achsen: 0,001°
Gegenspindel
Drehzahlbereich (stufenlos regelbar) 0 – 7000 U/min
Drehmoment max. 130 Nm
Spindelanschluss DIN 55026 A2-6
Spindeldurchmesser im vorderen Lager Ø 73 (86) mm
C-Achsen: 0,001°
Eilgang 1000 U/min
Gegenspindel (AC-Hohlspindelmotor) 22 kW
Werkzeugrevolver
Werkzeugpositionen : 12
Werkzeugaufnahme : VDI 40 (DIN 69880)
Revolverschaltzeit : 0,2 sec
Angetriebene Werkzeuge Drehzahlbereich : 0 – 5000 (4500) U/min
max. Drehmoment M- Tools: 25 Nm
Antriebsleistung M-Tools : 6,7 kW
Angetriebene Werkzeuge : 12
Frässpindel
B- Achse Schwenkbereich (interpolierbar) 210°
Haltemoment der Indexierung 3600/1300 Nm
B-Achse Positionierung: 0,001°

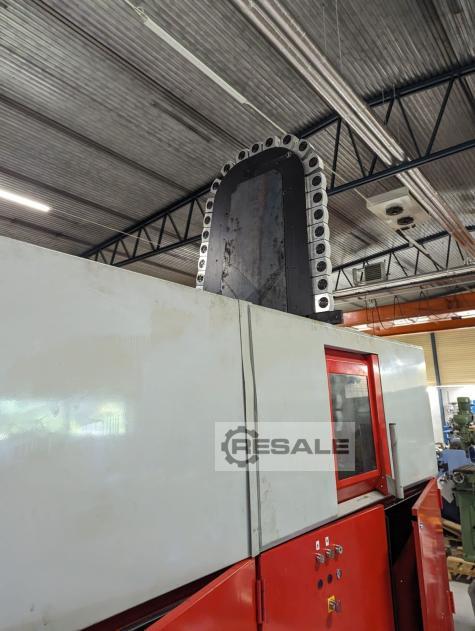

Anzahl der Werkzeuge : 48 Werkzeugaufnahme
Werkzeugaufnahme Frässpindel : Capto C4
Drehmoment max. :40 Nm
Antriebsleistung Frässpindel : 14,5 kW
Drehzahlbereich: 0 – 10000 U/min
Werkzeugwechselzeit (Werkzeug – Werkzeug) 1,3 sec
Eilgang X/Z/Y/Z3 (Gegenspindel) 24/30/10/30 m/min
Vorschubkraft X/Z/Z3 (Gegenspindel) 5000/8000/9000 N
Abmessungen
Aufstellfläche (ohne Späneförderer) B x T 3400 x 2550 mm
Höhe 2300 mm
Gesamtgewicht ca. 9500 kg
weitere Ausstattungsmerkmale
Kühlmitteleinrichtung Behältervolumen 300 l
Hochdruckpumpen
Leistungsaufnahme Anschlusswert 46 kVA
Druckluftanschluss 6 bar

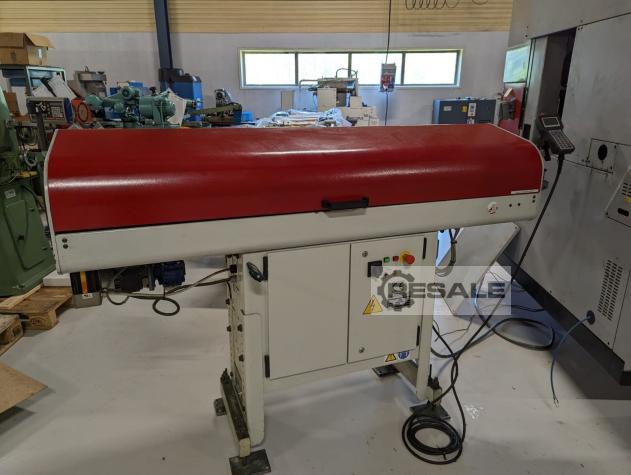

Stangenlademagazin IEMCA VIP 80 E
Späneförderer Fabrikat Knoll mit Hochdruckpumpen
verschiedene hydrauische Spannfutter , 3- Backen ;
Spannzangenfutter
verschiedene Werkzeugaufnahmen
Teileentladung mit Transportband
Spindelölkühler
Touch Setter , Werkzeugvoreinstellung
Arbeitsraumspülung
Alle Angaben wurden nach besten Wissen und Gewissen gemacht jedoch
behalten wir uns das Recht auf Irrtum vor
Zwischenverkauf vorbehalten
Alle Preisangaben sind netto ohne gesetzl. MwSt
Verkäufer
Angebot Nr. resale 164124874
Schweden
