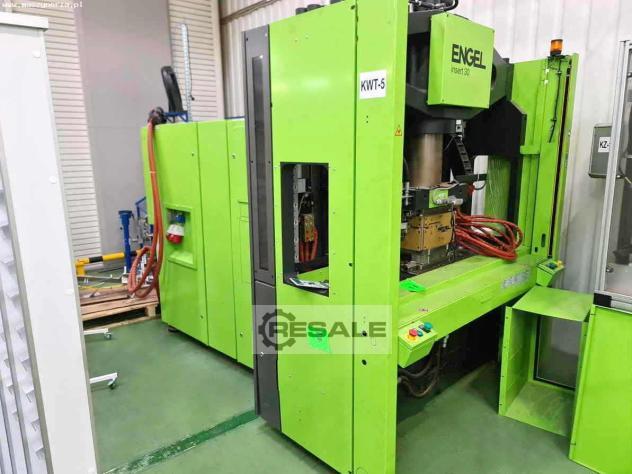

ENGEL INSERT 60H/30 SHUTTLE Spritzgießmaschine wurde im Jahr 2016 in
Österreich hergestellt. Die spezialisierte Maschine mit geringem
Platzbedarf wird unter anderem für das Umspritzen von Einlegeteilen
und das Verbinden von verschiedenen Materialien wie Glas, Metall und
Elektronik eingesetzt. Dank der elektrischen Steuerung der
Einspritzeinheit und des „Druckverriegelungssystems für die
Einspritzzylinder garantiert die Spritzgießmaschine eine hohe
Wiederholgenauigkeit und eine ausgezeichnete Qualität der
Einlegeteile.
Bei der ENGEL INSERT 30 Spritzgießmaschine können Sie die
Geschwindigkeit und Schließkraft so einstellen, dass eine
Beschädigung des Werkzeugs vermieden wird. Sobald beide

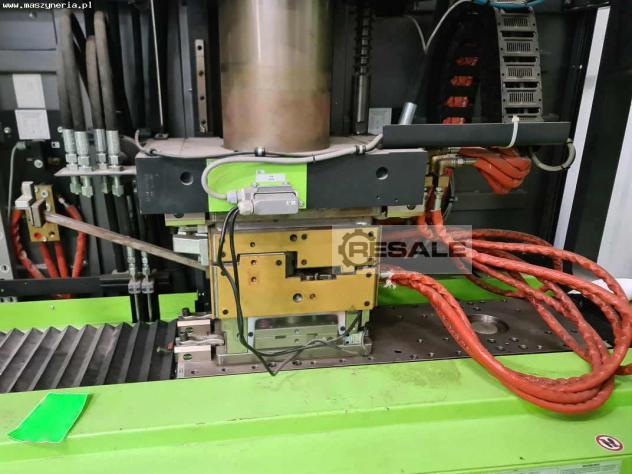

Werkzeughälften geschlossen sind und eine hohe Schließkraft erzeugt
wird, drückt die Spritzeinheit die Düse gegen die Einspritzhülse
des Werkzeugs und erzeugt eine einstellbare Schließkraft. Am Ende des

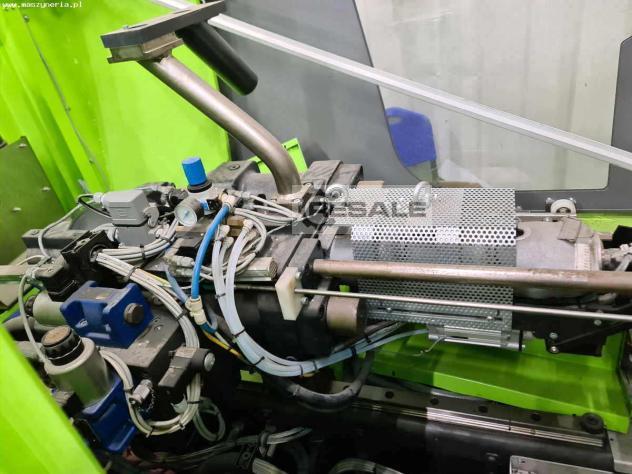

Zyklus spritzt eine sehr leistungsstarke Schnecke mit einem
Durchmesser von 18 mm die Schmelze unter hohem Druck in den
Formhohlraum. Um einen Rückstau der Schmelze in die
Schneckenwindungen zu verhindern, ist die Schnecke mit einer
mechanischen Ventilverriegelung ausgestattet.

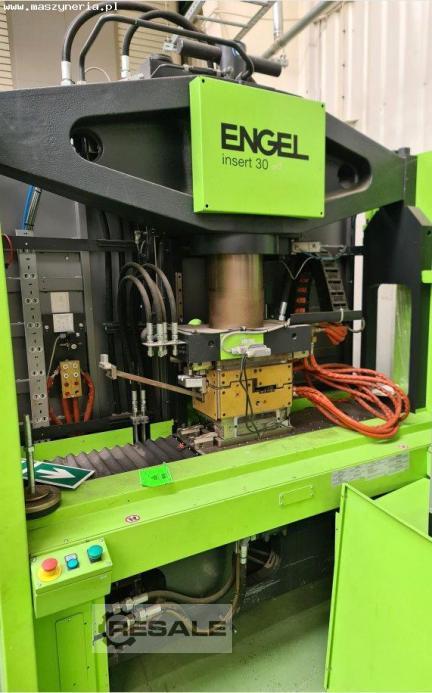

Die mit einer maximalen Schließkraft von 30 Tonnen arbeitende
Maschine ist mit einem großen Schiebetisch mit Arbeitsstationen links
und rechts der Einspritzstation ausgestattet, was die Handhabung des
Werkzeugs erheblich erleichtert. Zur umfangreichen Ausstattung der
Maschine gehören außerdem eine Kunststoffzuführung PIOVAN S50 mit
integriertem Gebläse, ein Werkzeugtemperiergerät ENGEL flomo und

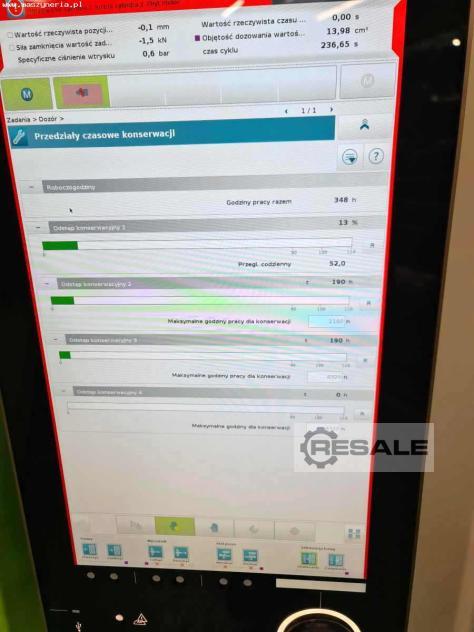

eine moderne CNC-Steuerung ENGEL CC300 mit Touchscreen. Die vertikale
Spritzgießmaschine hat nur 348 Betriebsstunden geleistet.
Technische Daten der ENGEL INSERT 60H/30 SHUTTLE
Spritzgießmaschine
- Arbeitsstunden: 348 h
- maximale Schließkraft: 30 t (300 kN)
- Einspritzvolumen: 25 cm3
- Einspritzleistung: 66 cm3/s
- erhöhte Einspritzleistung: 49 cm3/s
- Einspritzdruck: 1815 bar
- erhöhter Einspritzdruck: 2204 bar
- Öffnungshub der Form: 308 mm
- Schneckendurchmesser: 18 mm
- maximale Schneckendrehzahl: 450 U/min
- Hub der Einspritzdüse: 530 mm
- Schließkraft der Einspritzdüse: 28,3 kN
- Düsenbohrung: 3 mm
- Düsenradius: 35 mm
- Auswerferhub: 105 mm
- Auswerferkraft: 20,1 kN
- Antriebsleistung der Pumpe: 15 kW
- Fassungsvermögen des Materialbehälters: 3 l
- Leistung der Materialzuführung: 50 kg/h
- Fassungsvermögen des Ölthermostatbehälters: 8 l
- Betriebstemperaturbereich des Ölthermostats: 20-160 °C
- maximale Trocknungsleistung: ca. 25 kg/h
- Maximale Trocknungstemperatur: 140 °C
- Leistung des Kunststofftrockners: 2 kW
- Kühlleistung: 6,6 kW
- Gebläseleistung: 6100 m3/h
- INSERT 60H/30 SHUTTLE Maschine Stromversorgung: 3x 400 V; 50 Hz
Ausstattung der Spritzgießmaschine
- CNC-Steuerung: ENGEL CC300
- Kunststofftrockner: PIOVAN DS503+T30
- Kunststoff-Zuführung: PIOVAN S50
- Formtemperaturregler: ENGEL flomo
- Materialtrichter: PIOVAN T3M
- 2-Positionen hydraulischer Schiebetisch
- Kühler: PIOVAN CH50
- Ölthermostat: PIOVAN TO 112
- Aufspannplatten mit Zentrierbohrung 125 mm Durchmesser, Typ
EUROMAP
- Ölfilterstation OM 1.0
- Zentraler Auswerfer an beiden Stationen des Schiebetischs
- Fotozelle für schnellen Werkzeugeinbau/-ausbau durch den
Bediener
- Berührungslose Wegsensoren
- Luftmagnetventil
- Standard-Rückschlagventil R9b
- Ring-Rückschlagventil
- Mechanische Formschließsicherung
- Keramik-Heizelemente
- USB-Schnittstelle
- Ethernet-Schnittstelle
