Es handelt sich um eine AERA-Schneidemaschine für die Herstellung von
Cordon bleus.
ALLGEMEINE TECHNISCHE SPEZIFIKATIONEN:
- Gesamtabmessungen der Brücke (L x B x H): 8000 x 4700 x 3800 mm.
- Gesamtabmessungen des Förderers (L x B x H): 6400 x 1000 x 970
mm.
- Gesamtabmessungen eines Allesschneiders (L x B x H): 1880 x 1030 x
2460 mm.
- Anzahl der Tracks: 4
- Der maximale Geräuschpegel der Leitung: 80 dba
- Betrieb der Linie: durchgehend
- Kapazität: 15000 Produkte/h
ZUSAMMENSETZUNG:

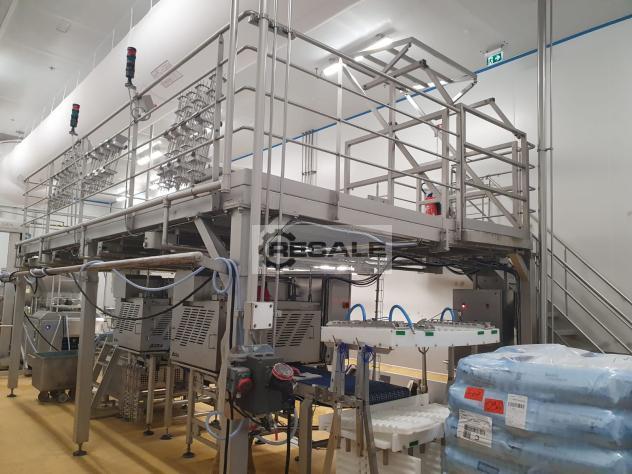

1 Plattform mit Zugangstreppe
1 Verpackungsband
3 Bandschneidemaschinen, die unter dem Laufsteg aufgehängt sind
3 Vorbereitungstische auf der Brücke
VERPACKUNGSFÖRDERER
- Abmessungen (L x B x H): 6400 x 1000 x 970mm.
- Gewicht: 970 kg
- Gleitebene Höhe: 960 +/- 50mm.
- Rohrbeine und -buchsen aus Edelstahl
- Synchrone Bandbreite 600mm.
- Leierwicklung
- Pneumatisch betätigtes Riemen-Schnellspannsystem
Steuerung durch Servomotor mit Verwaltung eines
Positionierregisters.
- Bandabstreifer

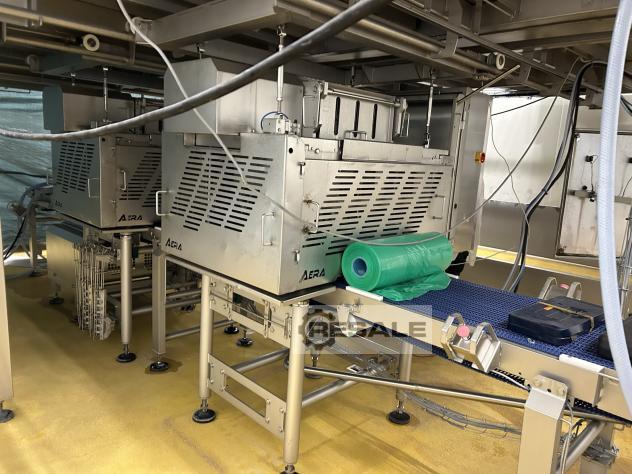

SCHNEIDEMASCHINE
- Abmessungen (L x B x H): 1880 x 1030 x 2460mm
- Gewicht: 1000 kg
- Edelstahlrahmen: 20 mm.
- Edelstahlgehäuse mit magnetischem Sicherheitssensor und
pneumatischer Verriegelung während des Gehens.
Kompositionen:
Der Slicer ist mit 4 Speichern ausgestattet, bestehend aus:
- 4 synchrone Noppenförderer, die von einem Servomotor gesteuert
werden
- 4 Rutschen, die nach den zu schneidenden Produkten definiert sind
- Pneumatische Steuerung für den Abstand von Rutschen von Bändern
zum Laden
SCHNEIDEWAGEN
- Der Schnitt erfolgt durch eine Bandklinge auf 2 Titan 200
Schwungrädern, die auf einem Titanquerstück montiert sind
- Die Führung des Schneidewagens erfolgt über Schienen und Rollen
inchHepco Edelstahl Zoll
- Die Schneidbewegung wird durch ein Sew Usocome Servoreduzierer, eine
Durchgangswelle und zwei Kurbelpleuelsysteme gesteuert
- Die Lenkräder werden von einem Sew Usocome Getriebemotor
angetrieben, der mit einer Antriebswelle und einer ausziehbaren
Riemenscheibe ausgestattet ist, die eine konstante Spannung des
Keilriemens ermöglicht.
- Ein Drehmomentbegrenzer-Spannungssystem ermöglicht die korrekte
Einstellung der Spannung am Bandmesser.
- Die Schmierung der Schneidklinge erfolgt durch eine automatische
Pistole, die von einem Niederdruckwassernetz angetrieben wird.
ENTNAHMEBAND:
- Die Aufnahme und Verteilung der Wafer wird durch einen zweilagigen
Polyurethan-Gurtförderer sichergestellt, der von einem Sew
Usocome-Servoreduzierer angetrieben wird
- Entnahme der Produkte durch ein Schwert mit einem Durchmesser von 16
mm am Ende des Förderbandes
- Schnelles Bandentriegelungssystem.
- Durchbrochener Boden, um die Reinigung zu erleichtern.
- Förderband komplett aus Edelstahl.
Frankreich
