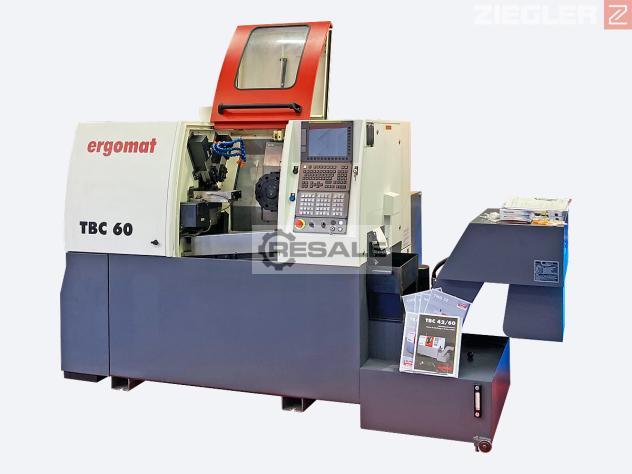

Ergomat TBC 60 - Mehrschlitten-Drehzentrum
- neuwertige Ausstellungsmaschine
- Stangendurchlass: 60 mm
- Werkzeugaufnahme: VDI 25
Kompaktes Mehrschlitten-Drehzentrum mit acht CNC-Achsen,
Zweikanal-Steuerung und Rückseitenbearbeitung. Entwickelt zur
fertigfallenden Herstellung komplexer Drehteile.
- Fanuc 31i-TB Zweikanalsteuerung
- 8 CNC - gesteuerte Achsen
- 2 vertikale Formschlitten und Stechschlitten
- CNC-Kreuzschlitten vorne
- CNC-Kreuzschlitten hinten mit servo-angetriebenem Sauter-Revolver
und angetriebenen Werkzeugen
- im Revolver integrierte Abgreifspindel
- erstaunlich geringe Zykluszeiten
- Rückseitenbearbeitung
- Kühlmitteleinrichtung
- großzügig dimensionierter Arbeitsraum für ungehinderten
Spänefall
- Spänefürderer
- Baujahr 2021
Inkludiertes Zubehör:
- Scharnierbandförderer
- Rückseitenbearbeitung 2x angetr. 1 festes Werkzeug
- Werkstück-Auswurfüberwachung
- Spannbacken für Abgreifer
- Vorbereitung für Ölnebelabsaugung
- VDI 25 Werkstoffanschlag mitlaufend, Länge verstellbar
- VDI 25 Drehmeißelhalter 16x16xL26, zur Aussenbearbeitung
- VDI 25 Bohrerhalter ER 32 (ohne Spannzange)
- Werkzeughalter für angetriebene Werkzeuge, axial
- VDI25 Werkzeughalter für angetriebene Werkzeuge, radial
- Werkzeughalter, Fräseraufnahme, axial, Aufnahme ø16x15mm,
Werkzeug-ø max. 70mm
- Werkzeughalter 16x16 für X1/Z1 (nicht VDI25)
- Werkzeughalter 16x16 für V1/V1 (nicht VDI25)
- Stahlhalter für V1/V2 - Böhlerit Abstechen
- Schwenkbare Teilerutsche unter Hauptspindel inkl.
Teileförderband
Technische Daten:
Stangendurchlass:
- Rundmaterial: 60 mm
- Sechskantmaterial: 52 mm
- Vierkantmaterial: 42 mm
Hauptantrieb:
- max. Spindeldrehzahl: 4000 U/min
- Leistung 100% ED: 7,5 kW
- Leistung 40% ED: 11 kW
- Konstantes Drehmoment: 95,4 Nm
Schlittenantriebe (Eilgänge):
- Vorderer Kreuzschlitten X1/Z1: 15 / 15 m/min
- Revolverschlitten X2/Z2: 15 / 30 m/min
- Vertikalschlitten V1/V2: 15 / 15 m/min
- Vorschubkraft aller Achsen: 2500 N
Sternrevolver:
- Anzahl Werkzeugpositionen / Abgreifposition: 7 / 1
- Werkzeug-Querschnitt: 16 x 16 mm
- Standard Werkzeugaufnahme: VDI 25
- Schaltzeit Station zu Station: 0,3 s
- Schwenkdauer jede weitere Station: 0,06 s
- Schaltzeit über 180º: 0,48 s
C-Achse:
- Drehzahl max.: 100 U/min
- Programmiereinheit: 0,001 °
Angetriebene Werkzeuge:
- Anzahl der angetriebenen Positionen / Abgreifposition: 7 / 1
- Leistung 100% ED: 1,1 kW
- Leistung 25% ED: 3,7 kW
- Drehmoment 100% / 25% ED: 7 / 12 Nm
- Drehzahl max.: 6000 U/min
Abgreiffutter:
- Futterdurchmesser: 85 mm
- Abgreifdurchmesser max.: 65 mm
- Abgreiflänge max.: 25 mm
- Drehzahl max.: 4000 U/min
Rückseitenbearbeitung:
- Anzahl der Bearbeitungspositionen: 3
Abmessungen:
- Maße BxHxT: 2200 x 1580 x 1270 mm
- Gewicht netto: 2500 kg
