| Beschreibung: |
Laserschneidemaschinen
ERMAKSAN
LASERMAK 6000 6X2
Gebrauchtmaschine

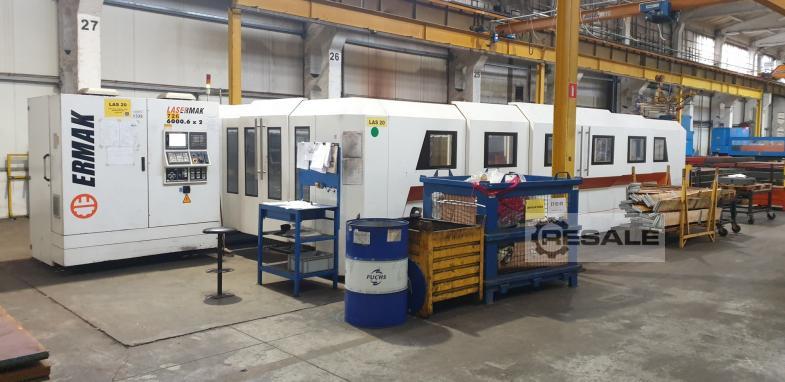

Laserschneider ERMAKSAN LASERMAK 6000 6X2 wurde 2014 hergestellt.
Technische Parameter:
– Laserquelle: 6000 W CO2-Laser GE Fanuc C6000i-Modell C
– RF: 2 MHz
– Leistungsstabilität: ± 2% (Leistungsüberwachung)
– Laserwellenlänge: 10,6 μM
– Strahlmodus: Fanuc-Modus niedriger Ordnung
– Laserverschluss: mechanischer Sicherheitsverschluss
– Lasergaszusammensetzung: CO2 / He / N2
– Gasverbrauch per Laser: 20 l / h
– Kühlmitteldurchfluss: 250 l / min
– Maximale Blechdicke: Normalstahl 25 mm (bei Tests das maximal
erreichte: 30 mm), Edelstahl 15 mm, Aluminium 12 mm
– Gesamtenergiebedarf: 100-120 kW
– Brennweite des Schneidkopfes: 5 -7” -10 Zoll
– maximale Blattgröße: 6150 x 2000 mm
– maximales Werkstückgewicht: 4000 kg
– Maschinenachsen: 5 Achsen [X, Y, Z, U (X2), V] –
Bewegungsbereich der Achse: X- und U-Achse – 6200 mm, Y-Achse –
2050 mm, Z-Achse – 150 mm, V-Achse – 4000 mm
– Beschleunigungen: X-Achsen, U – 2 G, Y-Achse – 3 G, Z-Achse
– 2 G.
– maximale Achsgeschwindigkeiten: 170 m / min (gleichzeitig);
(Geschwindigkeit der Einzelachsen X und Y 120 m / min)
– Positioniergenauigkeit: ± 0,03 mm / min
– Wiederholgenauigkeit: ± 0,015 mm

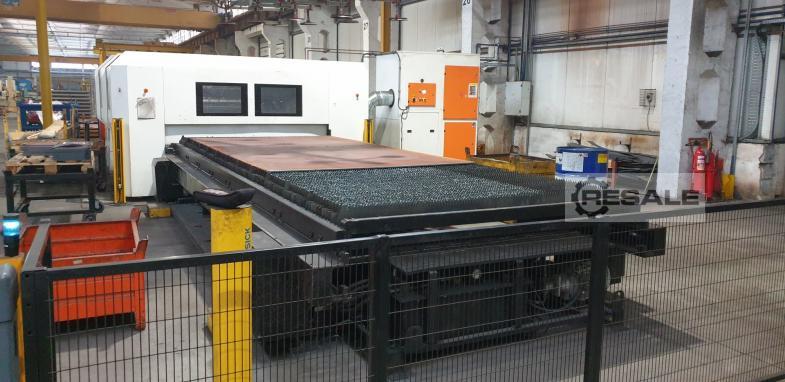

– Shuttle-Tisch (automatisches Be- und Entladen der Einheit): 2
Paletten (65 Sek.)
– Stützgas: Normalstahl – Sauerstoff (0,5-6 bar), Edelstahl –
Stickstoff (0,5-25 bar), Aluminium – trockene Luft oder Stickstoff
(0,5-25 bar)
– Schneidkopf: LASERMECH
– CAD / CAM-Software: LANTEK CAD / CAM
– CNC-Steuerung und Bedienfeld: GE Fanuc Serie 31i-LB (CNC auf dem
LCD-Bildschirm montiert” mit 10,4 Farbbildschirm, 512 kB Speicher
und allen relevanten Laserfunktionen, Ethernet, Tastatur)
– Maschinenabmessungen (Länge x Breite x Höhe): 18 820 x 7005 x
2280 mm
– Maschinengewicht: 36500 kg

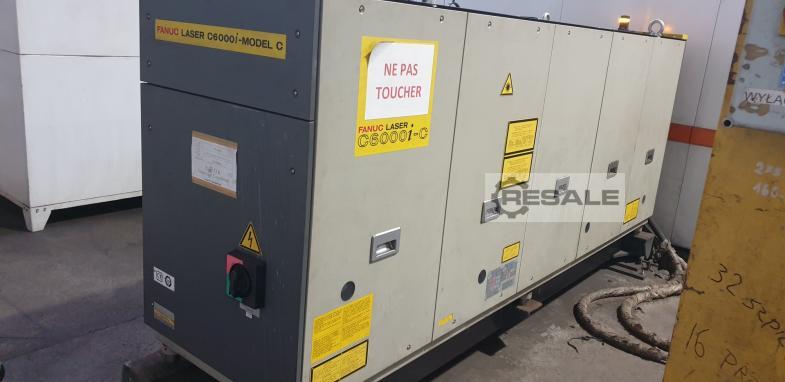

Oszillatorspezifikation – C6000i-C
– Typ: C6000i-C
– Methode: Axialer Hochgeschwindigkeits-CO2-Laser, der durch
hochfrequente Entladungen angeregt wird
– Struktur: integrierter Modus (Oszillator und Stromversorgung)
– Laserleistung: 6000 W.
– Spitzenimpulswert: 7000 W.
– Laserwellenlänge: 10,6 μM
– Bündeldurchmesser (am Ausgang): fi 28 mm oder weniger
– 90 Grad lineare Polarisation
– Impulsausgangsfrequenz: 5 bis 2000 Hz
– Tastverhältnis des Impulsausgangsbefehls: 0 bis 100%
– Lasergas: Zusammensetzung – Gemisch aus CO2: He: N2;
Zusammensetzungsverhältnis – 5 ± 0,25%: 60 ± 3,00%: 35 ± 1,75%;
Gasdruck – -175 ± 0,025 MPa (0,15 – 20 MPa), gemessen am
Manometer; Verbrauch – ca. 20 l / h
– Kühlmittel: Menge – 125 l / min oder mehr; Temperatur – 20
– 30 Grad; Wassertemperaturstabilität – ± 2 ° C (für
Laserausgangsstabilität 2%); Umlaufwasserdruck – 0,5 MPa oder
weniger am Manometer; empfohlene Kühlleistung – 66 kW oder mehr
– Leistungsanforderungen: 200 VAC + 10%, -15%, 50/60 Hz oder 220 VAC
+ 10%, -15%, 60 Hz ± 1 Hz oder 230 VAC + 5%, -10%, 60 Hz ± 1 Hz
– Erforderliche Eingangsleistung: 75 kVA
– Maximalstrom: 255 A.
– Betriebsstundenzähler: Gesamtzahl der Betriebsstunden der
Abgaspumpe
– elektrischer Verschluss: enthalten
– Warnleuchte: blinkt während des Entladens (optional)
– Gewicht: ca. 1.300 kg
