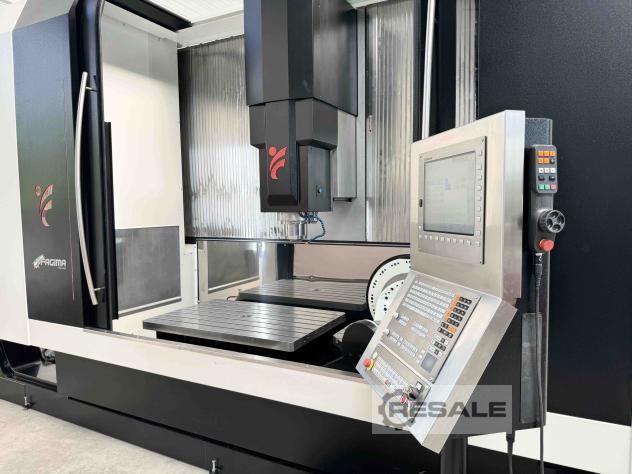

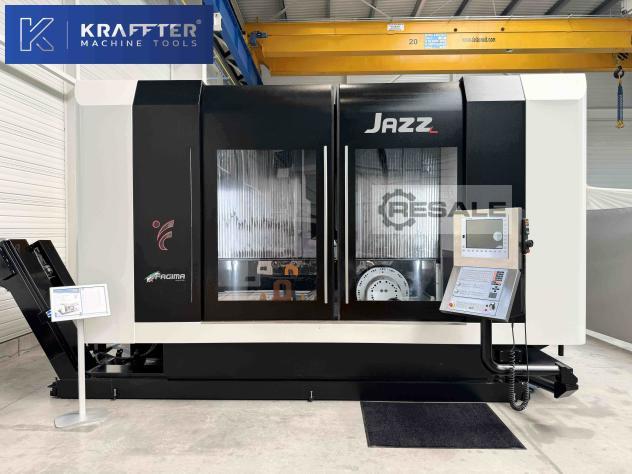

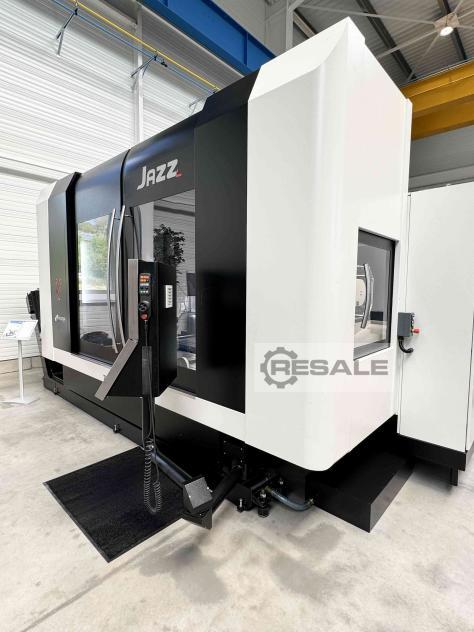

FAGIMA Jazz L5 AX 5-Achs-Durchlaufbearbeitungszentrum
TECHNISCHE EIGENSCHAFTEN:
Jahr: 2018
CN Typ: HEIDENHAIN iTNC 640
Anzahl der kontinuierlichen Achsen: 5
Verfahrweg X-Achse: 2000 [mm]
Verfahrweg Y-Achse: 600 [mm]
Hub Z-Achse: 550 [mm]
Verfahrgeschwindigkeit X-, Y- und Z-Achse: 20000 [mm/min]
Schnelle Verfahrgeschwindigkeit X, Y und Z: 40000 [mm/min]
Verschiebung der Beschleunigungsachse: 2,5 [mm/sec²]
Mindestabstand. Spindel/Tisch: 30 [mm]
Tischlänge: 1250 [mm]
Tischbreite: 800 [mm]
Max. zulässiges Gewicht auf dem Tisch: 500 [Kg]

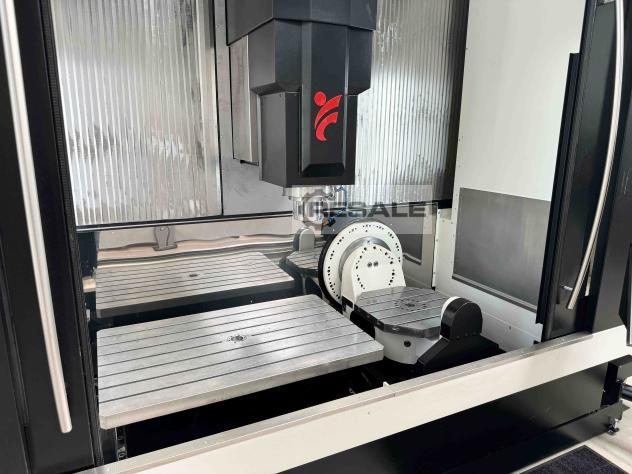

Kipptischfläche: 600 x 600 [mm]
Winkelhub C-Achse: Tischumdrehung: 360 []
Max. Drehzahl C-Achse: 25 [U/min]
Winkelhubachse B: -110 / +110 []
Stiftbefestigung: ISO 40
Max. Drehzahl Spindel: 15000 [U/min]
Spindelleistung: 17 [kW]
Anzahl der Werkzeugmagazinstationen: 80
Max. Länge Werkzeuggröße: 300 [mm]
Max. Gewicht pro Werkzeug: 7 [Kg]
Max. Gesamtgewicht Zulässiges Werkzeugmagazin: 400 [Kg]
Installierte Leistung: 57 [kVA]
Versorgungsspannung: 400 [V]
Betriebsstunden: 17840 [h]
Gewicht: 15000 [kg]
ENTHALTENE AUSSTATTUNG:
-HEIDENHAIN-Regeln auf den 3 Achsen
- 20 bar Spieß-Mittelkühlmittel
-Späneförderer
- Inneres + äußeres Spindelblasen
-Kollisionsüberwachung
- Simultane 5-Achsen-Software

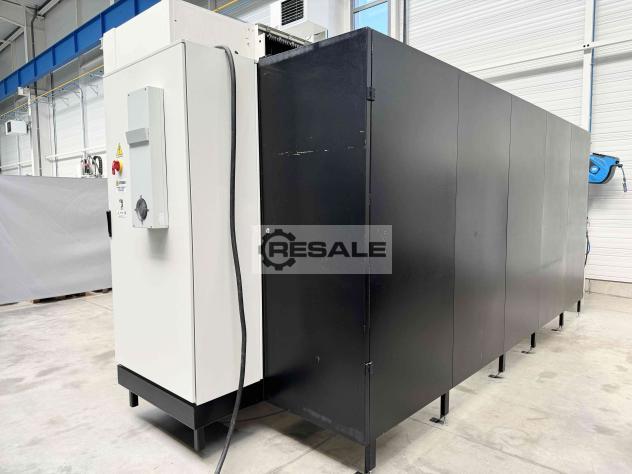

- Klimatisierung des Schaltschranks
- HEIDENHAIN-Werkstücktaster
- HEIDENHAIN-Werkzeugtaster
Sichtbare Maschine unter Strom zum Testen in unseren Räumlichkeiten,
nach Vereinbarung.
Preis exkl. MwSt. auf Anfrage, LKW-Beladung inklusive.
Möglichkeit des Versands in ganz Frankreich sowie international.
Weitere Fotos und Details auf Anfrage.
Frankreich
