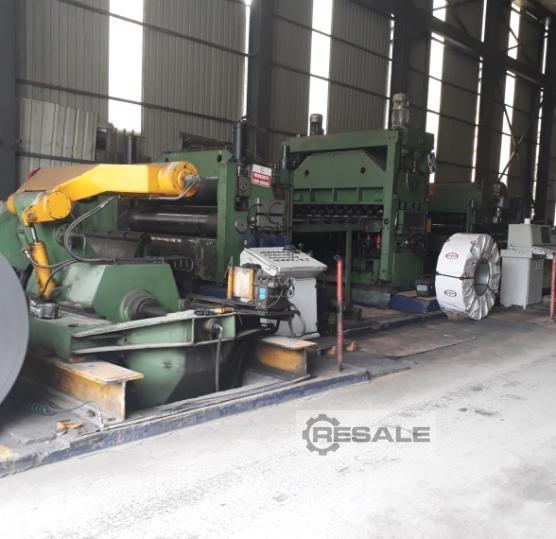

2000mm x 8mm x 30ton FIMI CTL Linie
Die Querteilanlage FIMI 2000mm x8mm x 30t kann Ihnen helfen, alle Ihre
Schneidanforderungen mit Blechen bis zu 8mm Dicke, 20000 mm Breite und
30t maximalem Coilgewicht zu erfüllen. Diese Linie ist mit zwei
Nivellierern ausgestattet, um eine hohe Richtqualität und fliegende
Scherung zu bieten, um den Schneidprozess perfekt zu machen
Hersteller: FIMI – ITALIEN
Jahr: 1990
Material: CR-GZR-RP-RKK
Streckgrenze: 180-400 Mpa
Zugfestigkeit: 220-550 Mpa
Spulenbreite: 800-2000mm
Spulendicke: 1-8mm
Spulengewicht: 30 Tonnen
Liniengeschwindigkeit: 1-25m / min
Richtung: Von links nach rechts
Blatttoleranz/-größe:
Längentoleranz: +/- 1 mm
Diagonale Toleranz: 0,1% x Blechbreite
Blechbreite: 800 – 2000 mm
Blattlänge: 3000 – 12000 mm
Elektrischer Wechselstrom: 380V / 50 Hz / 3 Phasen
AC Steuerspannung: 110 V
Steuerspannung: 24 V

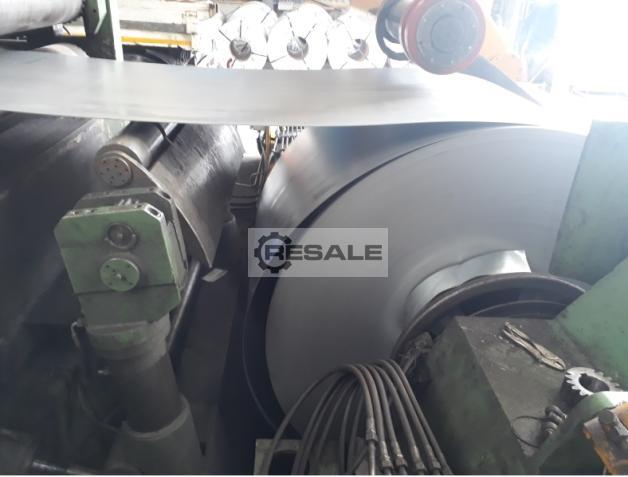

Doppeldornabwickler
Schiebefuß
Dornerweiterung mit Stromversorgung
Angetriebene Niederhalterolle
Abhaspelmotor: Tecnomasimo Italien 15 kw /1600 U/min
Hydraulischer Schältisch
Haarglätter
Richtmotor: Siemens 15 kw/2150 U/min
Angetriebene Quetschwalzen

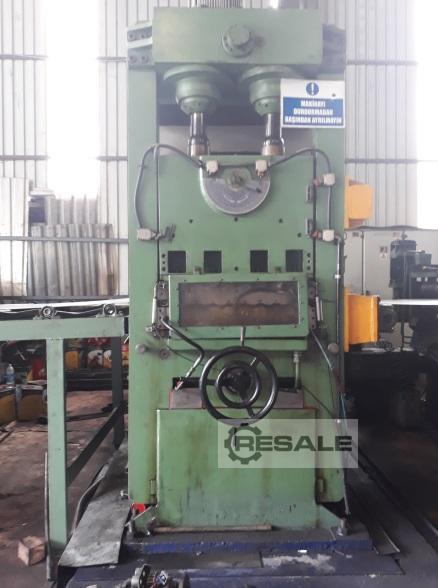

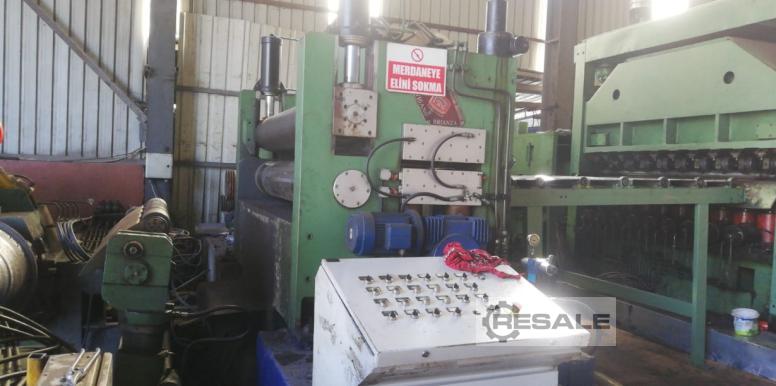

Korrektiver 4-Hi Richtwerk
17 Arbeitsrollen
Arbeitsrollen Durchmesser: 90mm
Einstellung der hydraulischen Arbeitsrollen
Up und Down Back Up Flüge: 9 Sätze
Stützrolle Durchmesser: 150mm
Richtmotor: Tecnomasimo Italien 75 kw /1800 U/min
Richtgetriebe: Fimi – M2030
Fliegende Scherung
Schere Elektromotor: Secmimotori 52kw / 1450 rpm

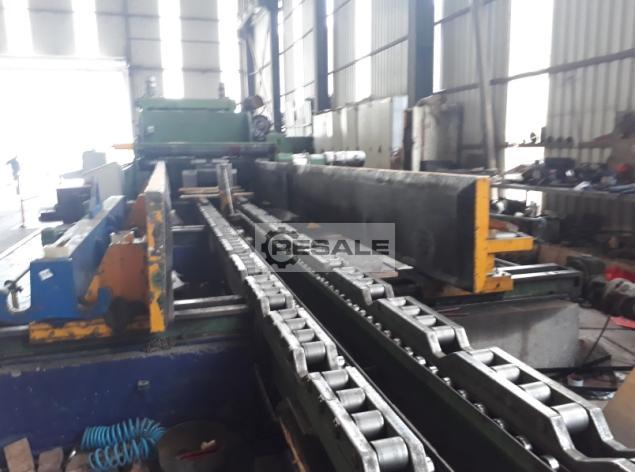

Förderband
Fallstapler mit Endförderern
Updates (2018):
Komplette Linienüberholung
-Hydrauliksystem: Vickers

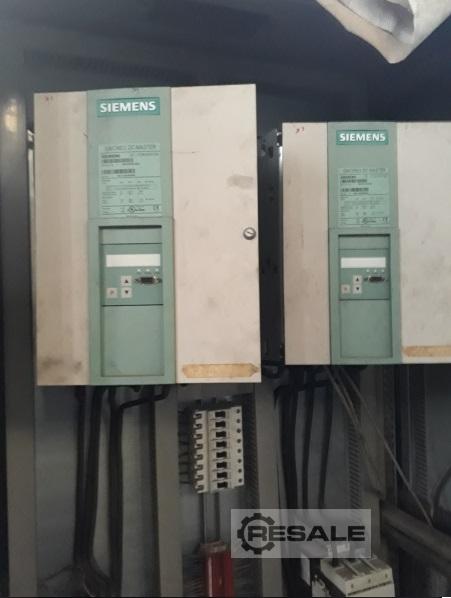

-Antriebe: Siemens

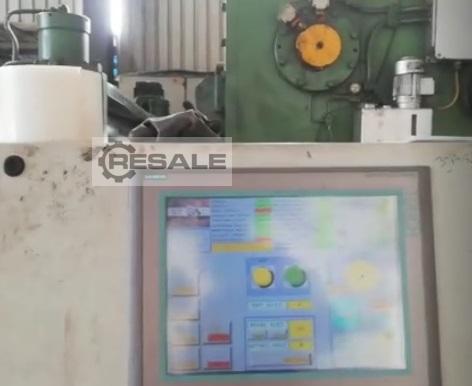

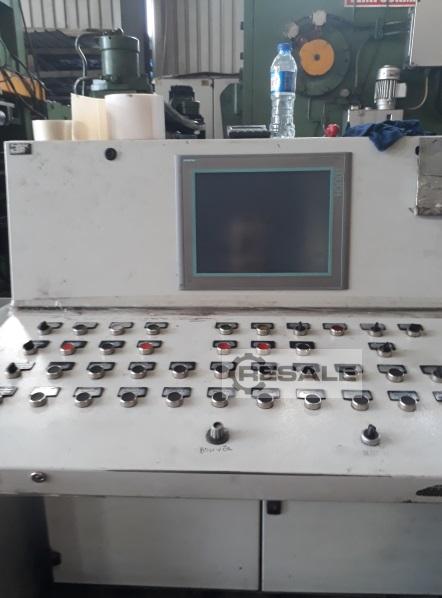

-Bediengerät: Siemens
-Scherwartung
Überholung von Richtmaschinen
-Backup-Rollen geändert
-Vulcalon-Beschichtung
Elektrik, Hydraulik, Steuerungen
