x-Weg:2000 mm
y-Weg:3000 mm

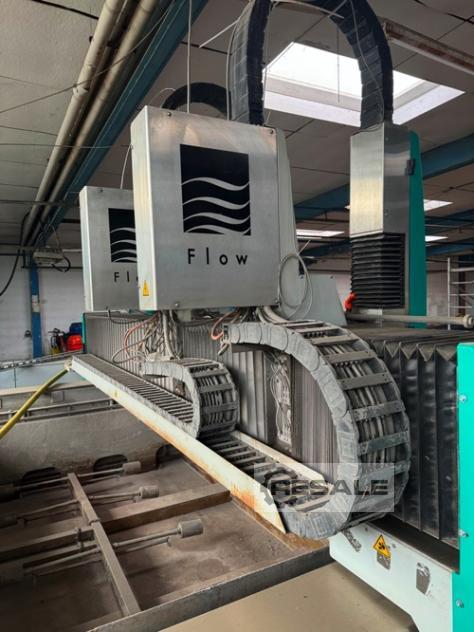

Wasserschneidanlage FLOW WMC2-DWJ3
Typ: Flow WMC2-DWJ 3020-SCC-2P-DCF-LP-1xUP-100iD
Baujahr: 2006
Arbeitsbereich: 2.000 x 3.000 mm,
Pumpe: 6000 bar

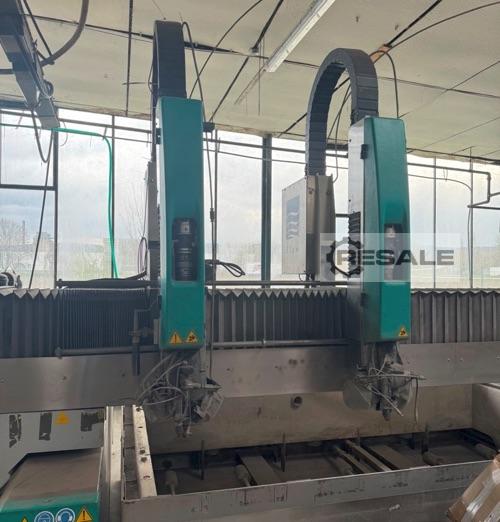

2x Schneidköpfe mit Winkelkorrektur.
Digitales Antriebssystem,
Dynamic Waterjet Achsensystem,
Präzisionsaufnahme des Schneidkopfes mit Schnellspann-Vorrichtung,
PaserShield,
FLOW Abrasivstrahl-Schneidsystem PASER® – Version Dynamic Waterjet,

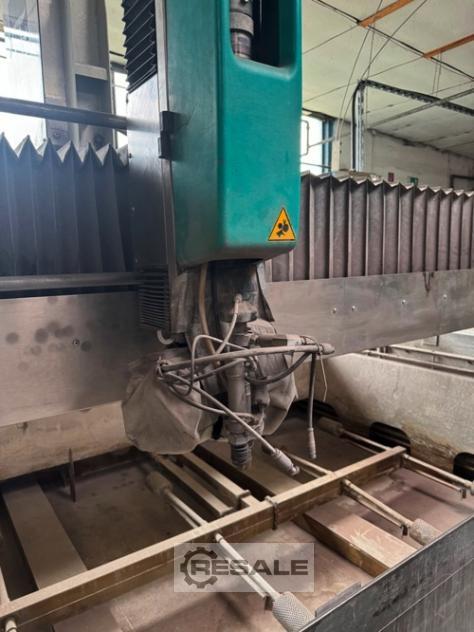

FLOW Abrasivstrahl-Schneidkopf PASER ECL Plus,
FLOW Abrasiv-Dosiersystem PASER, FLOW Abrasiv-Vorrats- und
Fördersystem PASER,
FLOW WaterVeyor Abrasiv-Entschlammungssystem, Anbohrhilfe FLOW
UltraPierce,
und weiteres.
Maschinenspezifikation
Brutto-Werkstückauflage:
X-Achse: ca. 3.100 mm Brücke
Y-Achse: ca. 2.100 mm Basisachse
Netto-Schneidfläche mit einem Schneidkopf:
X-Achse: 3.000 mm Brücke
Y-Achse: 2.000 mm Basisachse
Netto-Schneidfläche mit zwei Schneidköpfen (Slave):
X-Achse: 2.600 mm
Y-Achse: 2.000 mm
Z-Achsenhub maximal: ca. 200 mm
Werkstückhöhe maximal: ca. 175 mm
Arbeitstischhöhe, ca.: ca. 850 mm
Maximalabstand +/- 1,5 mm Y-Richtung
Positioniergenauigkeit der Linearachsen (X-Y): 0,05 mm/500 mm bei 20
°C +/- 2 °C
Wiederholgenauigkeit der Linearachsen (X-Y): 0,025 mm
Horizontale Geradheitsabweichung maximal: 0,08 mm
Bewegungsbereiche und Maschinendynamik
Eilganggeschwindigkeit maximal: 35.000 mm/min
Schneidgeschwindigkeit maximal: 25.000 mm/min
Beschleunigung (1 Schneidkopf): 2.000 mm/s²
Beschleunigung (2 Schneidköpfe): 1.500 mm/s²

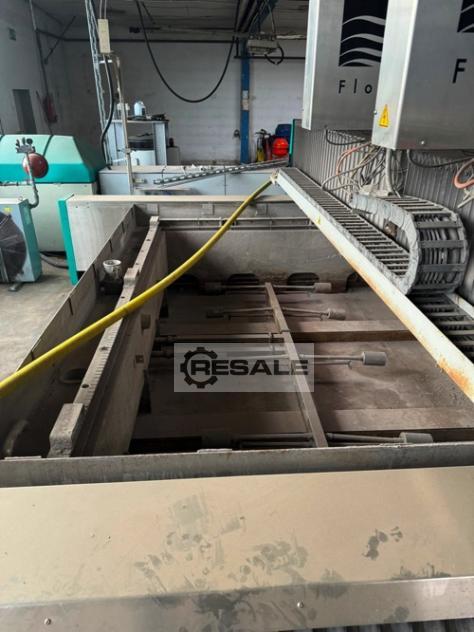

Strahlfangbecken, Typ CleanCut Material Support System
FLOW Abrasiv-Vorrats- und Fördersystem PASER:
Technische Spezifikation:
Betriebsspannung: 24 V / DC
Betriebsdruck maximal: ca. 5 bar
Förderreichweite maximal: ca. 30 m
Abmessungen (LxBxH): ca. 800 x 900 x 1.300 mm
Verkäufer Angebot
Nr. resale M4181
Deutschland
