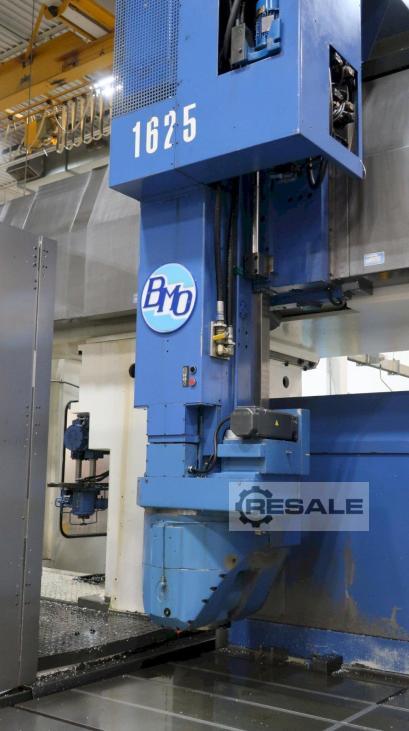

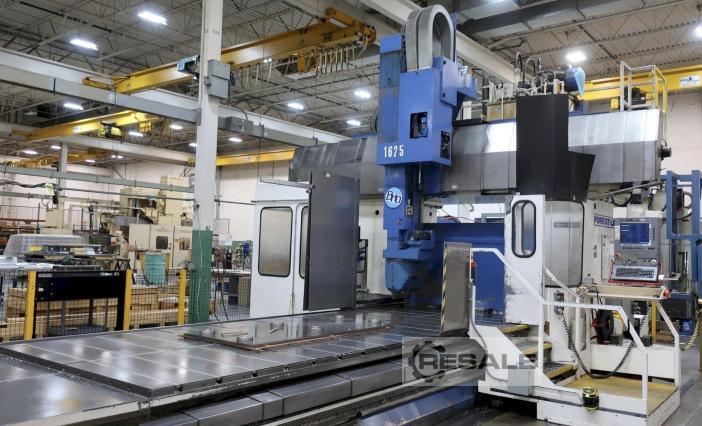

Forest-Line MajorMill 5-Achsen-CNC-Portalfräse
Baujahr: 1992/2008
Anzahl der Achsen: 5
Art der CNC-Steuerung: Fidia C20 CNC-Steuerung Retrofit im Jahr
2008
Tischgröße: 83,27" x 236" (2115x6000mm)
X: 236" (6000mm)
Y: 110,23" (2800 mm)
Z: 49,21" (1250 mm)
Max. Schnitthöhe: 62,99" (1600 mm)
Effektive Breite zwischen den Säulen: 94,5" (2400 mm)
Spindeldrehzahlen, 3-Bereich: 10-3200 U/min
Hauptfräskopf auf Stößel: Hartstahlpatrone - 3
Geschwindigkeitsbereiche - Ausgestattet mit einer Zubehörhalterplatte
mit automatischer Klemmung: Indexierung 2,5 Grad
Spindelverjüngung: #50 ISO
Neigung des Spindelkopfes der A-Achse: +/- 95 Grad
B-Achsen-Spindelkopf schwenkbar: 360 Grad
A-Station AAC: ja
Automatischer Kopfwechsler: ja
Automatischer Aufsatzwechsler (ACC):: Ja - 3 Köpfe
Rechtwinkliger Kopf: 10 - 3200 U/min, 2,5-Grad-Indexierung
DRC12 Kopfaufsatz (doppelte stufenlose Drehung): 10 - 5000 U/min,
(doppelte stufenlose Drehung)
Multiplikationsspindelverlängerungskopf: 10 - 8.000 U/min,
Übersetzung: 2/1, 2,5 Grad Indexierung
# Flugsicherung: 72
Höhe der Maschine: 267"
Maschinen-Fußabdruck, L x B: 382" x 251"
Antriebsmotor der Spindel: 42,9 PS (32 KW)
FIDIA C20 CNC-Steuerung Retrofit im Jahr 2008
Automatischer Werkzeugwechsler mit 72 Stationen
Spindeleinheit aus Stahl, FA 310 AC
3-Stationen-Spindelkopfwechsler - automatische Zyklen oder
Unterroutinen zum automatischen Wechsel
Jeder Anhang hat seinen eigenen "M"-Code
DRC 12 Double Rotation Stufenlose Rotation
Rechtwinkliger Kopf
Gerader Kopf mit Drehzahlerhöhung (8.000 U/min)
Handbücher / Dokumentation
Gesamtgewicht der Maschine: Masse: 106.150 lbs. oder 233.530 kg.
HINWEIS: Die Maschine wurde 2008 mit FIDIA C20 CNC-STEUERUNGEN
komplett neu gesteuert.
Der neue Preis für die MajorMill von Forest Line beträgt:
2-4 Millionen USD
USA
