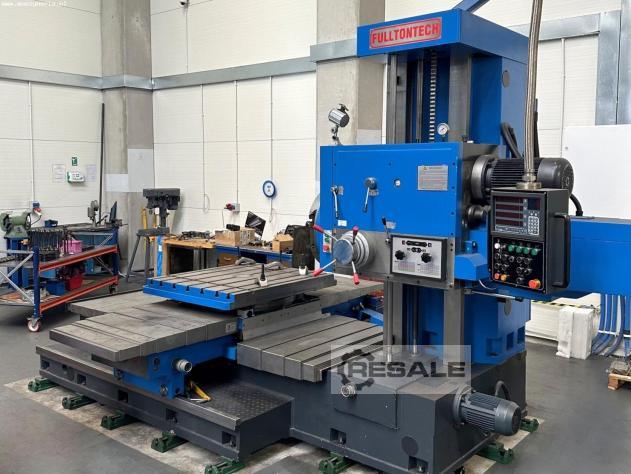

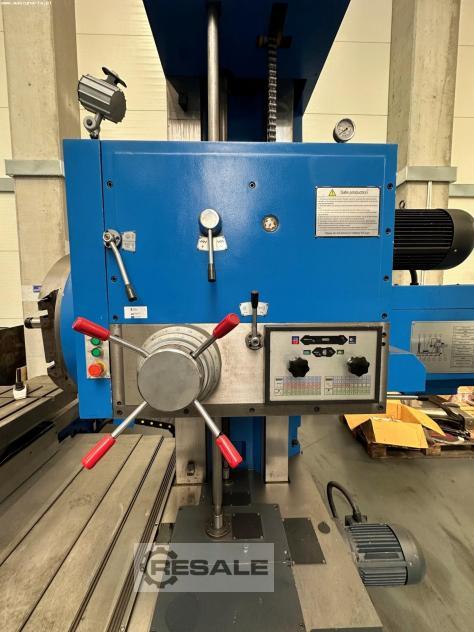

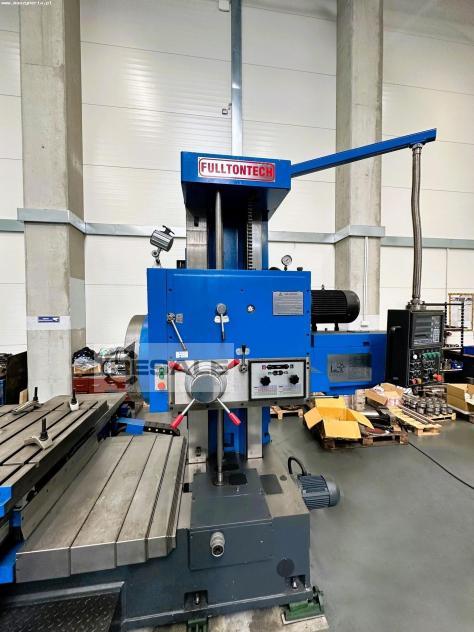

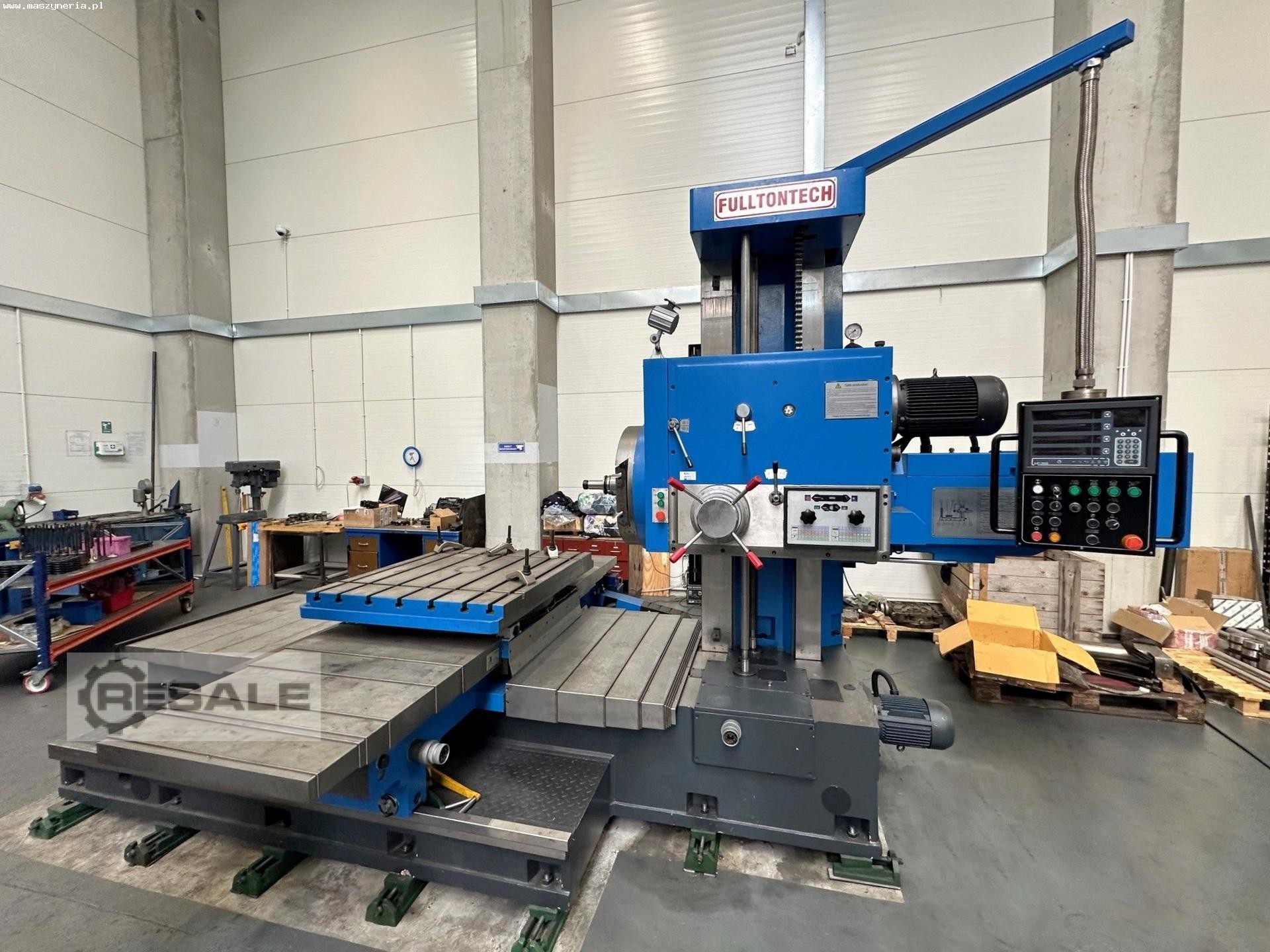

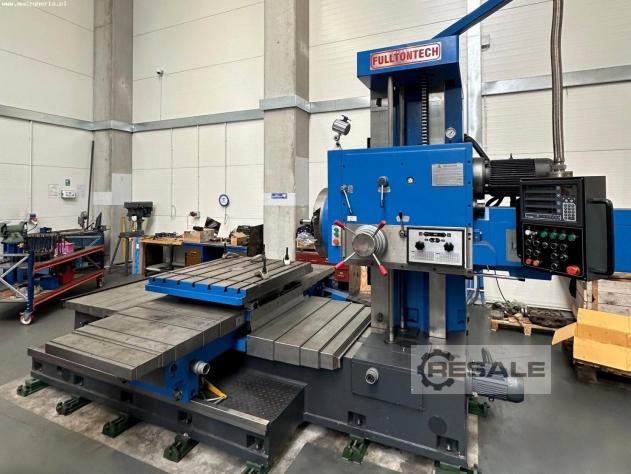

Bohrwerk FULLTONTECH TBF6111B wurde im Jahr 2022 in China von Dalian
Fullton Machinery Co. hergestellt. Die für Schrupp- und
Schlichtbearbeitungen konzipierte Maschine ermöglicht eine Reihe
komplexer Bearbeitungen wie Präzisionsbohren, -fräsen und -bohren an
Werkstücken mit komplexen Geometrien und hohem Gewicht. Alle diese

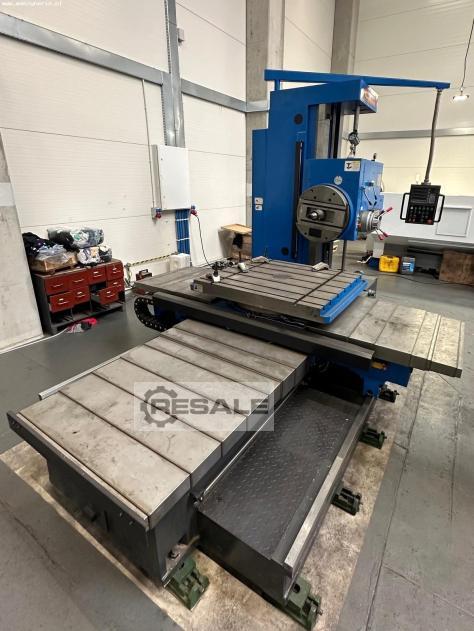

Bearbeitungen werden auf einem stabilen Arbeitstisch durchgeführt,
dessen drehbare Struktur die Bearbeitung des Werkstücks von allen 4
Seiten ermöglicht.
Das Bohrwerk FULLTONTECH verfügt über ein leistungsfähiges, aus
zwei Teilen bestehendes Hydrauliksystem, das unter anderem für die
Änderung der Spindeldrehzahl, die Änderung der
Vorschubgeschwindigkeit und die interne Schmierung des Spindelstocks
zuständig ist. Die Spindel, die sich mit einer Höchstgeschwindigkeit
von 8000 Umdrehungen pro Minute dreht, ist mit einer speziell
entwickelten Sicherheitskupplung ausgestattet, um eine Überlastung
der Maschine zu verhindern. Sie läuft auf induktionsgehärteten
Führungsbahnen mit Abstreifern, die die Führungsbahnen vor
Verschmutzung und Späneverstopfung schützen. Die Position des Kopfes

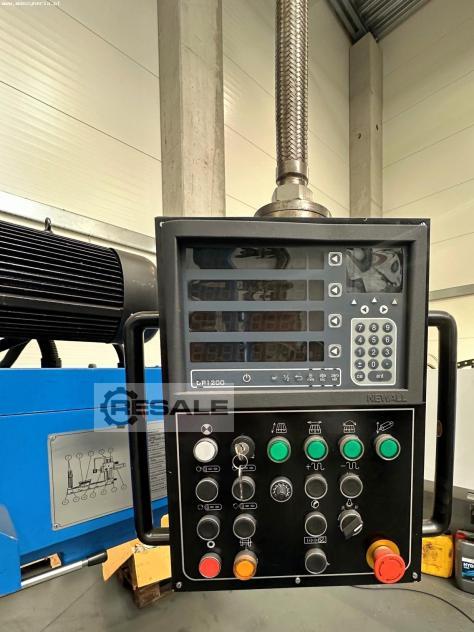

in allen linearen Achsen wird wiederum von einer NEWALL-Digitalanzeige
gesteuert, die eine Messgenauigkeit von 0,005 mm bietet. Das
Horizontalbohrwerk TBF6111B wiegt 13000 kg.
Technische Daten des Bohrwerks FULLTONTECH TBF6111B
- Vorschub in den Achsen X/Y/Z/U/W: 1250/900/1400/180/600 mm
- Drehbereich in der B-Achse: 360°
- Eilgang in der X,Y,Z-Achse: 2500 mm/min
- Arbeitstischfläche (L x B): 1100 x 960 mm
- Maximales Werkstückgewicht: 5000 kg
- Anzahl der Spindeldrehzahlen: 22
- Spindel-Drehzahlbereich: 8-1000 U/min
- Spindeldurchmesser: 110 mm
- Spindelkegel: Morse 6
- Leistung des Hauptmotors: 7,5 kW
- Drehmoment der Spindel: 1225 Nm
- Widerstand der Spindelachse: 12250 N
- Digitalanzeige: NEWALL DP1200

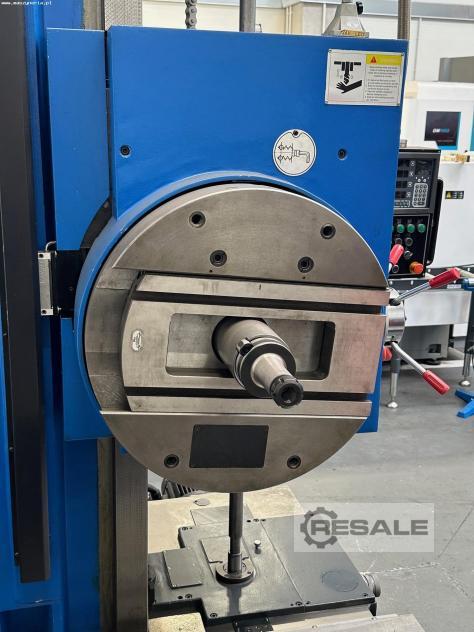

- Durchmesser des Spindelkopfes: 600 mm
- Maximales Drehmoment des Planscheibenkopfes: 1960 Nm
- Positioniergenauigkeit in der X,Y,Z-Achse: 0,005 mm
- Positioniergenauigkeit in der B-Achse: 0,001 mm
- Anzahl der T-Nuten: 9
- Breite der T-Nuten: 22 mm
- Spannungsversorgung: 3x 380 V; 50 Hz
- Abmessungen (L x B x H): 4950 x 2900 x 2800 mm
- Gewicht der Maschine FULLTONTECH TBF6111B: 13000 kg
