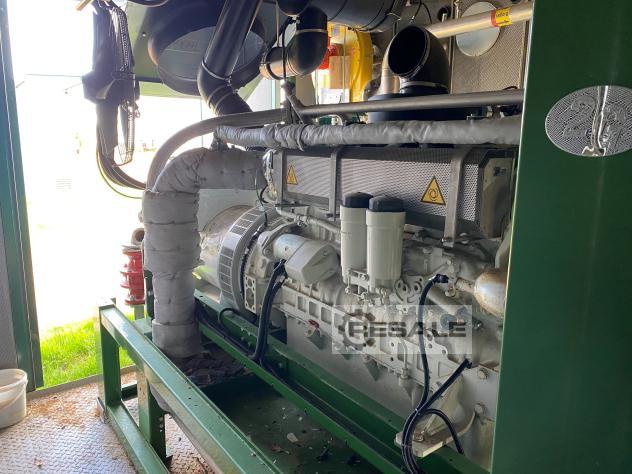

BHKW-Grundmodul agenitor 206 / 220kw/el.
(fertig montiert auf Stahlrahmen mit Schwingungsentkopplung)
- Motor mit Zubehör
- Gasregelstrecke
- Gasmischer
- Generator
- Spannungsregler
- Cos-phi-Regler
- Kupplung
- Schaltanlage und Steuerung
- Abgasschalldämpfer aus Edelstahl
BHKW-Leistungsfeld
- separater Schaltschrank mit Lastschalter und Netzüberwachung
Wärmetauscherschrank, fertig verrohrt in Stahlgestell montiert
- Wärmeauskopplung / hydraulisches System
- 3-Wege Mischer Notkühlkreislauf
- elektrische Umwälzpumpe Gemischkühler
- 3-Wege Mischer Gemischkühlkreislauf
- Druckausgleichsbehälter
- Plattenwärmetauscher als Übergabewärmetauscher
- elektrische Umwälzpumpe Heizungsseite
- 3-Wege Mischer Rücklauftemperaturanhebung

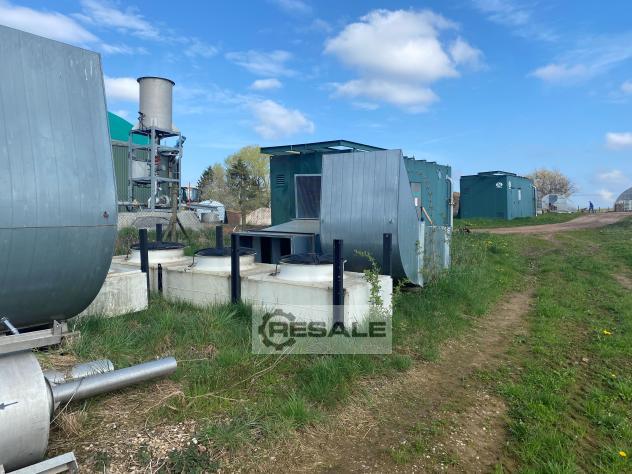

Gemischkühler als Tischkühler
Notkühler als Tischkühler
zur Abführung überschüssiger thermischer Energie. Die gesamte
thermische Energie vom BHKW kann selbst unter klimatisch schwierigen
Bedingungen abgeführt werden und wurde weit über die
Zulufttemperatur nach DIN ausgelegt.
Ölnachfüllautomatik
mit Ölvorhaltung und großem Schauglas zur visuellen
Ölstandskontrolle, gewährleistet den optimalen Ölstand im Motor
Abgaswärmetauscher
der AWT entzieht dem Abgasstrom thermische Energie und leitet diese
über das Kühlmedium (Wasser-Glycol-Gemisch) ab. Die Abgasführung
erfolgt über Rauchrohre. Die Führung des Kühlmediums erfolgt um die
Rohre.

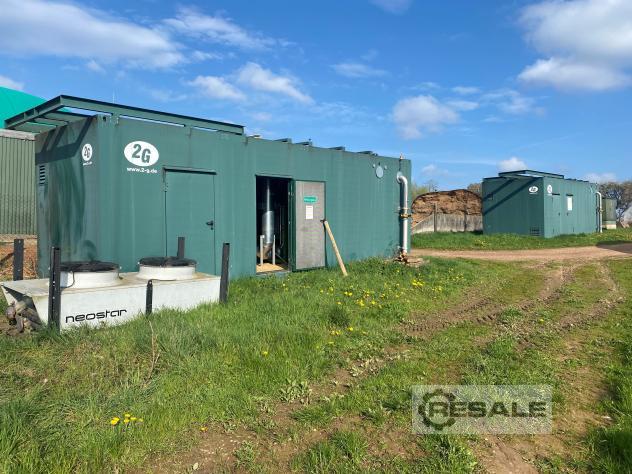

Schallgedämmter Aggregatecontainer 9x3x3m + Isolierung

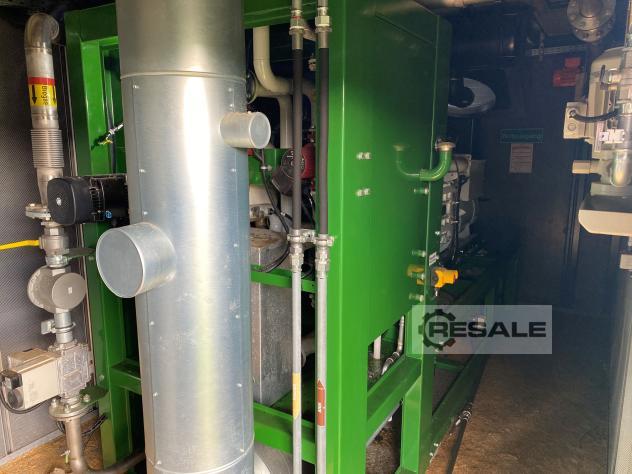

Installation der BHKW Anlage im Container
-Verbindung des Moduls mit Heizungssystem,
-Verbindung des Moduls mit Notkühler,
-Verbindung des Moduls mit Gemischkühler,
-Abgasweg aus Edelstahl,
-Verbindung der Schalt-Regeleinheit,
-Ausführung des Gasweges,
-Zu-und Abluftausführung + Ventilator,
-Gaswarn-und Brandmeldeanlage
Gaszähler
zur Messung technischer Gase mit oszillierendem Meßverfahren ohne
bewegliche Teile, hoher Meßgenauigkeit, sowie gute Meßergebnisse bei
feuchtem Biogas, einschl. Auswerteeinheit

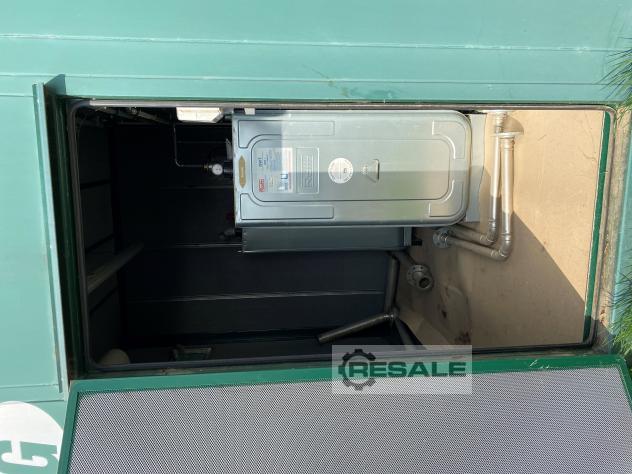

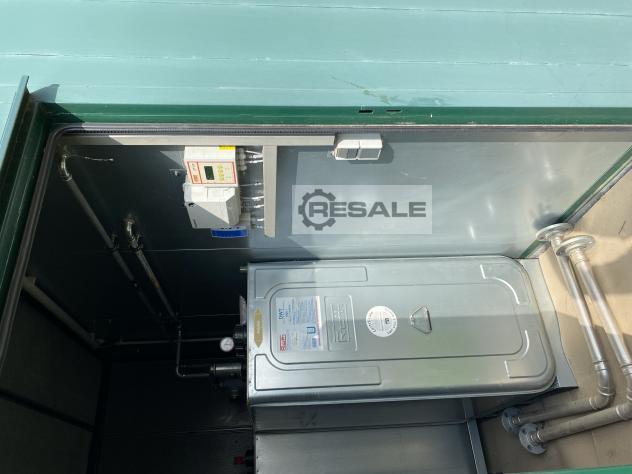

Schmierölversorgung
(2x1000 Liter im Container, verrohrt zum BHKW)
Gasdruckerhöhung
Gasdruckerhöhungsstation durch Gasgebläse mit optimierter Druck /
Volumenregelung vor der Gasregelstrecke gewährleistet den
erforderlichen Gasdruck für den BHKW Motor.
Anschlußpaket Niederspannung
