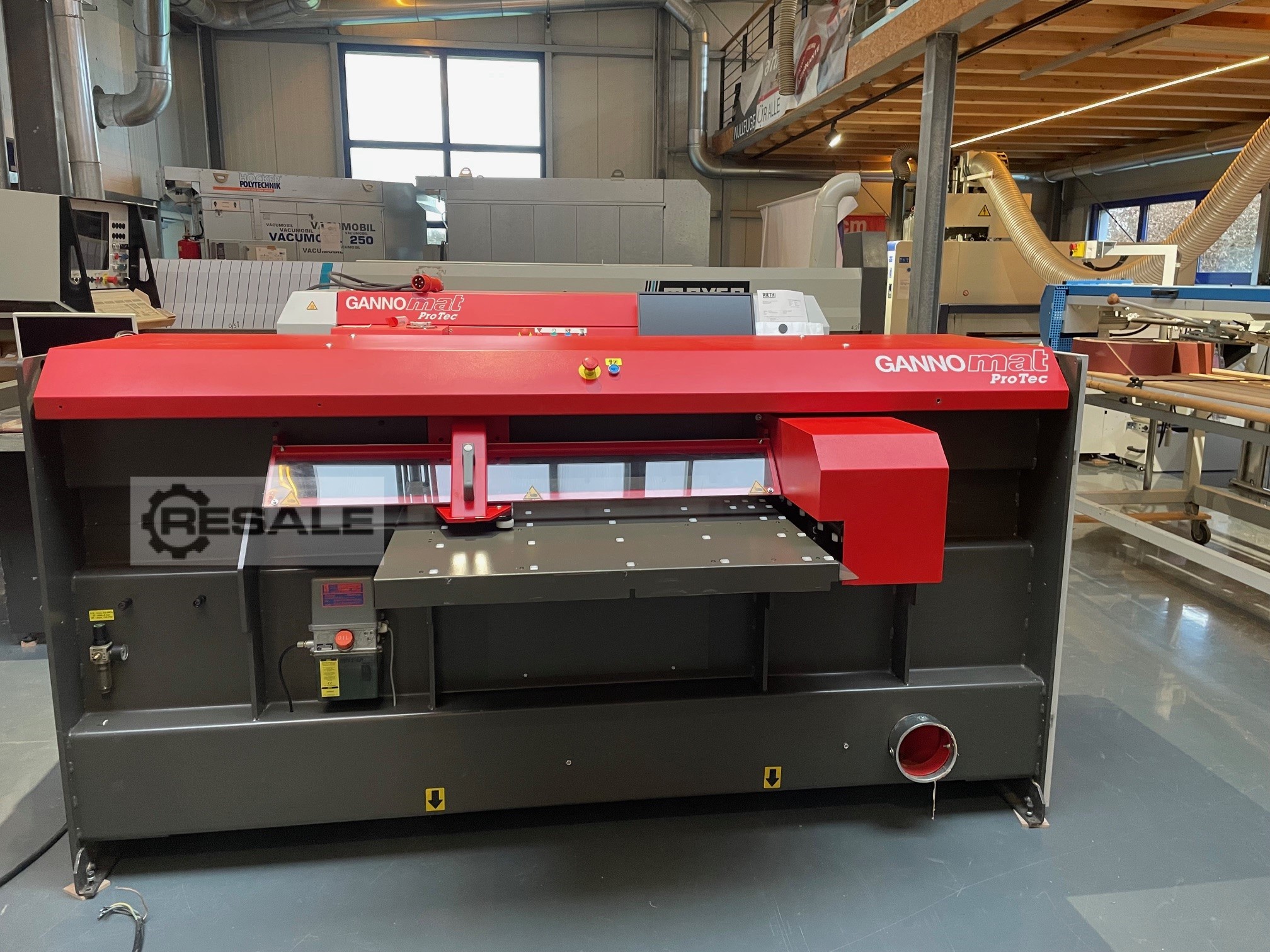

400V, 3Ph, 50Hz
komplett in Standardausführung mit:
-Stabiler Maschinenkörper in verwindungsfreier
Stahlschweißkonstruktion, Maschinenkörper und Führungsbahnen sind
EINE solide Einheit.
-Präzisionsgefräster Auflagetisch aus Stahl mit integrierten
Präzisions-Rollen, Arbeitslänge 800 mm (X-Achse), Arbeitshöhe 905
mm.
-2 Auflagetische mit Rollen, 800 x 600 mm (1x Maschinenvorderseite, 1x
Maschinenrückseite).
-Aggregat mit Mehr-Spindel-Bohrkopf zusätzlich sind bis zu 2
Zusatzaggregate möglich
(Zusatzaggregate siehe Optionen)
1 Mehr-Spindel-Bohrkopf BK1 (8v/1+1hy) von unten mit einzeln
abrufbaren Bohrspindeln, Teilung 32 mm, Motor 1,5 kW, Werkzeugdrehzahl
3200 U/min. Alle vertikal Bohrspindeln können den kompletten
Arbeitsbereich (min. 4 mm von der rechten und linken
Werkstückkante)über die gesamte X-Achse (800 mm) bearbeiten, die
vertikal Bohrspindeln können mit Bohrern max. 35 mm, Bohrerlänge 70
mm mit Bohrtiefe max. 35 mm bestückt werden.
Alle horizontal Bohrspindeln in Y-Achse (1+1hy) können den
Arbeitsbereich in Z-Achse, über dem Auflagetisch 5-35 mm bearbeiten,
min. 20 mm von der rechten und linken Werkstückkante, die horizontal
Bohrspindeln können mit Bohrern max. 12 mm, Bohrerlänge 70 mm mit
Bohrtiefe max. 40 mm bestückt werden.
-Der Mehr-Spindel-Bohrkopf verfügt über eine separat gesteuerte
Y-Achse. Dadurch bleibt das Werkstück während des horizontalen
Bohrens starr gespannt. Dies garantiert höchste horizontale
Bohrpräzision. Die Bohrlochtiefe ist durch die Steuerung
programmierbar.
-X-Achse NC gesteuert, Verfahrgeschwindigkeit max. 90 m/min. (1500
mm/sek.), Servomotor und schrägverzahnte Präzisionszahnstange für
höchste Präzision und dynamische Verfahrgeschwindigkeit.
Werkstückabmessungen: min. 85 mm mit Verwendung des verstellbaren
Seitenanschlages rechts max. 800 mm
-Z-Achse NC gesteuert, Verfahrgeschwindigkeit max. 15 m/min. (250
mm/sek.) Servomotor und Kugelumlaufspindel für höchste Präzision
und dynamische Verfahrgeschwindigkeit. Werkstückabmessungen: min. 8
mm, max. 50mm
-1 Werkstückgreifer für den Durchlauf/Rücklauf des Werkstückes.
Das Werkstück wird Schritt für Schritt durch den automatischen
Werkstückgreifer (am Seitenanschlag links) durch den Arbeitsbereich
der Maschine transportiert und bearbeitet.
-Y-Achse NC gesteuert, Verfahrgeschwindigkeit max. 30 m/min. (500
mm/sek.), Servomotor und Kugelumlaufspindel für höchste Präzision
und dynamischer Verfahrgeschwindigkeit des Werkstücktransportsystems
mit Werkstückgreifer (ohne
Werkstücklängeneinschränkung).Werkstückabmessungen: min. 285 mm,
max. unbegrenzt (max. 70kg)
-1 Seitenanschlag links starr mit Präzisions-Rollen (für
reibungslosen Werkstücktransport).
-1 Seitenanschlag rechts manuell verschiebbar mit Präzisions- Rollen
(für reibungslosen Werkstücktransport).
-Pneumatisches Spannsystem mit 2 verwindungssteifen
Werkstück-Spannbalken direkt oberhalb des Maschinentisches.
Scherensystem für paralleles Spannen, automatischer
Presskraftselektierung, abhängig von der Werkstückgröße,
garantieren höchste horizontale und vertikale Bohrpräzision.
-Pneumatisch gesteuerte Rollenspanner von oben gewährleisten eine
präzise Nuttiefe.
-Durchgehende Anschlagbalken in X-Achse zum präzisen Anschlagen der
Werkstücke, von vorneund von hinten.
- Werkstückbe- und entladen, sowie der Start der Maschine, kann von
vorne und von hinten erfolgen.
-Einfacher Werkzeugwechsel durch manuelles Herausfahren des
Mehr-Spindel-Bohrkopfes seitlich am linken Maschinenrahmen.
-Die Zentral-Schmierung versorgt automatisch alle NC-Achsen mit
Schmierstoff.
-Elektronische Druckluftüberwachung direkt nach der
Wartungseinheit
-Führungen aller Achsen durch Profil- Linearführungen mit
Stahl-Abdeckbändern.

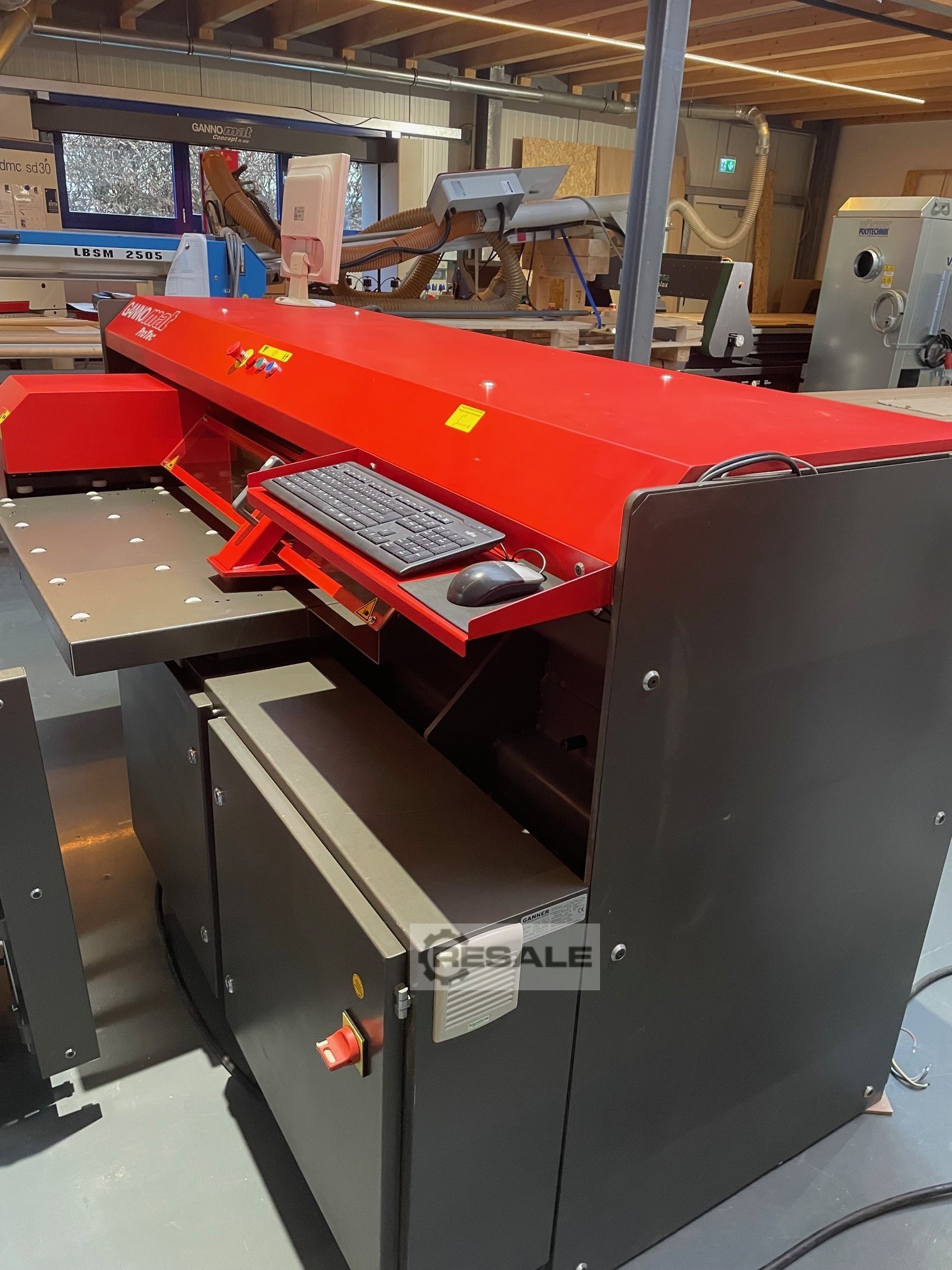

-PC-Steuerung mit Windows XP Professional, 15" Bildschirm und
frontseitigem USB Anschluss.
-Programmierung durch Anwender-Software T3 (basierend auf
Netzwerkanbindung .
-1 Absaugungsanschluss 160 mm
Zusatzausstattung:
Bohrkopf –BK6
(13v/2+2hy/1+1hx/1sy) anstelle Standard BK
Information für BK6, Nutfräser 125/30 mm,
Nutfräserbreite (SB) 2-6 mm,Information für BK 6 die horizontal
Bohrspindeln in X-Achse (1+1hx bzw. 1+1hx) können den Arbeitsbereich
in Z-Achse, über dem Auflagetisch, am Seitenanschlag links (starr)
5-25mm und am Seitenanschlag rechts (manuell verschiebbar) 5-35 mm
bearbeiten.
Information für BK 6, Nuten min. 105 mm vom linken
Seitenanschlag.|
Maschinenbettlänge-1000mm
Vertikalfräseinheit (Finger-Fräser) von unten
Motor 4,4 kW, Drehrichtung Rechts, 3000-18000 U/min. mit
Frequenzumformer, programmierbar über Software für 2D-Anwednungen,
Frästiefe 0-50 mm gesteuert über Z-Achse NC-gesteuert,
Spannzangenaufnahme für Fräser mit Schaftdurchmesser max. Ø 20 mm,
inkl. 1 Stk. Spannzange Ø 12 mm, Gesamt-Fräserlänge max.125 mm
Rollentisch-750mm, (Y-Achse) klappbar, für Maschinenvorderseite,
B500-700 mm mit ausziehbarer Rollen-Auflage
Rollentisch-750mm, (Y-Achse) klappbar, für Maschinenrückseite,
B500-700 mm mit ausziehbarer Rollen-Auflage
Hilfsanschlag, 600mm mit integrierten Rollen für Rollentische
500/500-700/1000 mm
