Arbeitsbreite von bis: 140 mm
Arbeitshöhe von
bis: 20,80 mm
Arbeitslänge: endlos mm
Manuelle
Keilzinkenanlage bestehend aus 3 Einzelmaschinen.
Fräse
1740
Leimgerät 1751
Presse K 3 automatisch
Benötigt
werden hierfür 3 Leute. 1 Mann zum Fräsen, 1 Mann zum Leimen
und
Pressen, 1 Mann zum Sägen und Material richten. Die cbm-Leistung
ist vom Querschnitt und der Eingabelänge abhängig.
Die Teile werden dann stirnseitig gefräst, vorne + hinten.
Je nach
Querschnitt können 2 Teile gleichzeitig gefräst werden.
An einem Teil pro Verbindung, wir dann der Leim angegeben.
Die Teile werden dann auf der Presse (Taktpresse)
verpresst
So können ca. 3 - 5 Verbinder pro Minute gemacht
werden.

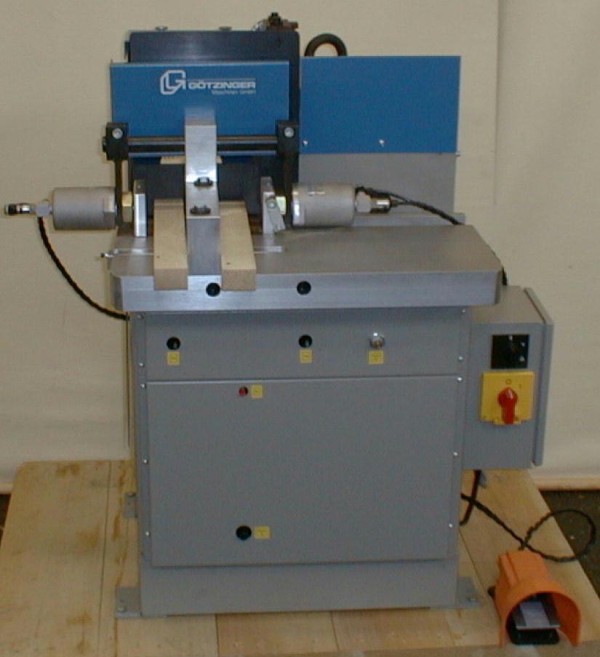

1 Keilzinkenfräse 1740 - Artikel Nr.
105.2462
380 V, 50 Hz, mit Bremseinrichtung, mit
Motorschutz
ohne Fräser
Motorleistung 7,5 KW
Drehzahl 6.000 Upm
Werkzeugdurchmesser 160 mm
Werkzeugspannlänge 200 mm
Frässpindeldurchmesser 40 mm
Fräshübe ca. 4 -5 Takte pro Minute
(auf der
Maschine können zwei Werkstücke gleichzeitig
gefräst werde bis
77 x 110 mm)
1 Satz Fräswerkzeuge = 6 Stück
HM-Keilzinkenfräser

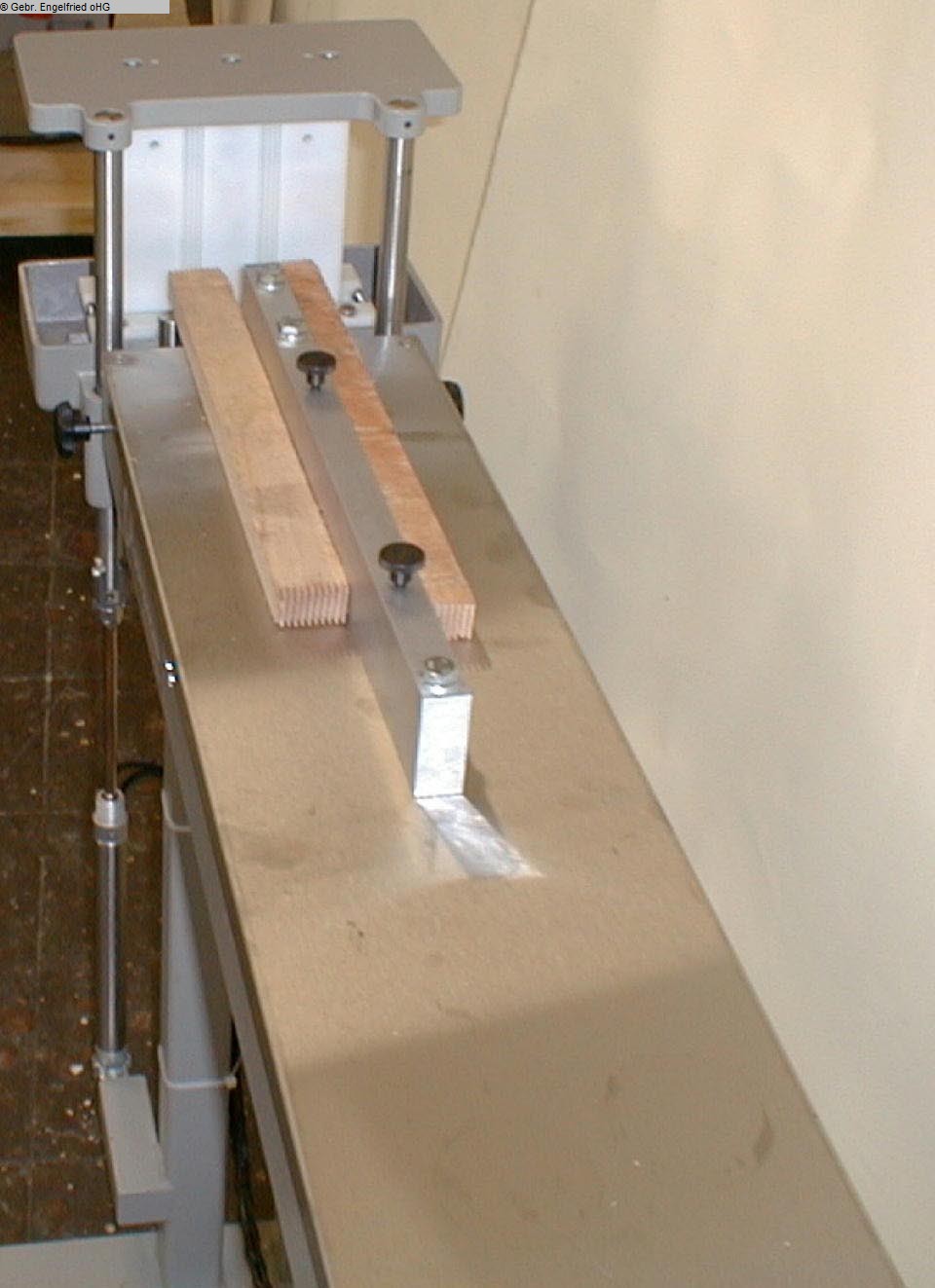

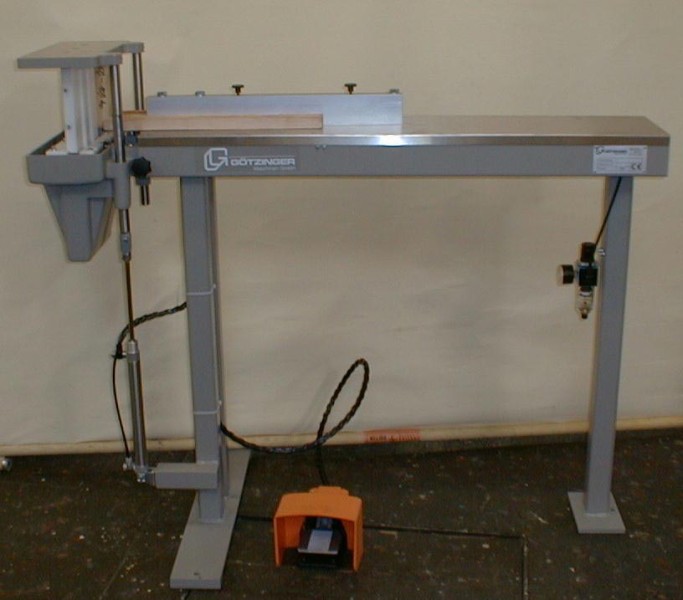

1 Leimangabegerät 1746 - Artikel Nr.
113.3519
zum Beleimen der
Keilzinkenverbindung
Keilzinkenlänge 10 mm, Druckluftanschluss 6
bar
Werkstückbreite 60 - 160 mm
Werkstückstärke 8 - 50 mm
manuelle Leimangabe am Leimgerät
nur für Weißleim
geeignet, nicht für PU-Leim !

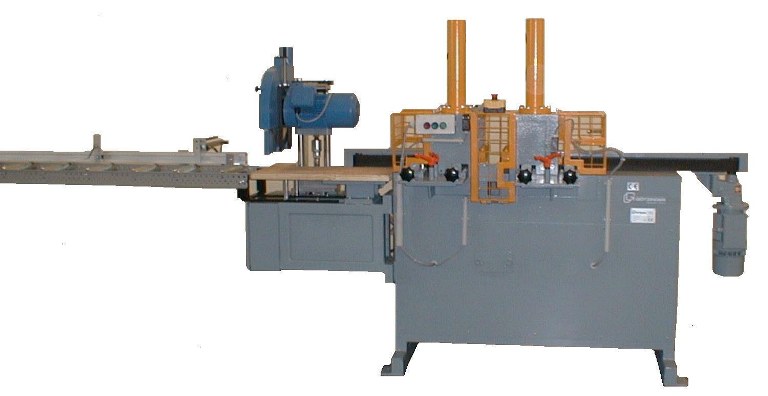

1 Keilzinkenpresse Type KZP3A
/ 1750
automatische Ausführung / ohne Ablängsäge
3
to. Presskraft
vollautomatischer Holz-Ein- und
Auszug
vollautomatische Steuerung
hohe Leistung - kurze
Taktzeit
Technische Daten:
max. Werkstückbreite 140 mm
max. Werkstückhöhe 80 mm
min. Werkstücklänge 250 mm
min. Werkstückhöhe 20 mm
axiale Presskraft 3000
daN
max. Betriebsdruck 150 bar
Elektrischer Anschlag 3 KW,
380 V, 50 Hz.
Arbeitshöhe ca. 860
mm
------------------------------------------
Grundpreis der
Maschine auf Anfrage!

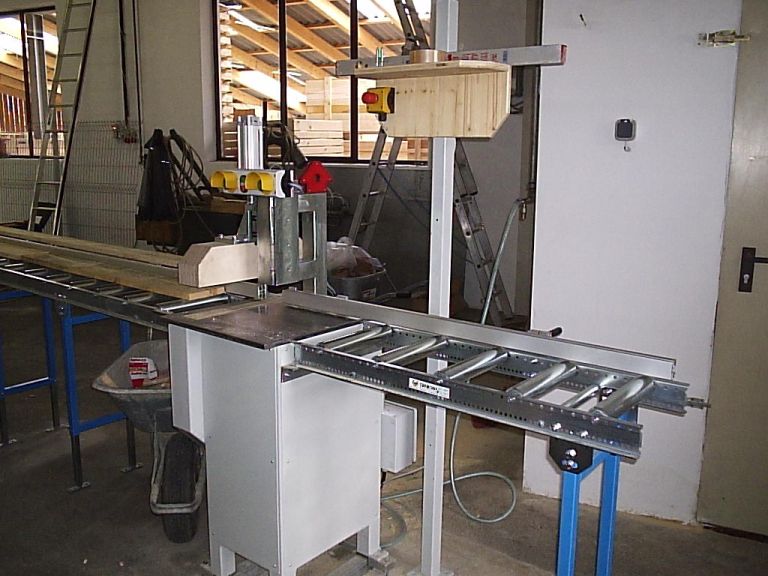

Option:
Mehrpreis für 1
automatische Kappsägeeinrichtung
mit 3 m Rollenbahn und
Anschlaglineal und Ausschiebezylinder.
Standardkappsäge von
oben, Sägeblatt 350 mm D.
EUR 12.100,00
Mehrpreis
für weitere 3 m Rollenbahn - mit Anschlaglineal
EUR
2.350,00
(techn. Daten lt. Hersteller - ohne Gewähr
!)
Die Daten fü, dieses Inserat wurden
erstellt mit ModulMWS - die Maschinenverwaltung von LogoTech
oHG.
Deutschland
ab Werk
