Bohrungsdurchmesser: variabel mm
Anzahl der Bohrköpfe waagrecht:
3 St.
Anzahl der Bohrköpfe senkrecht: 4 St.
Maße: 4800 x
1600 x 2400 mm
Gewicht: 1500 kg

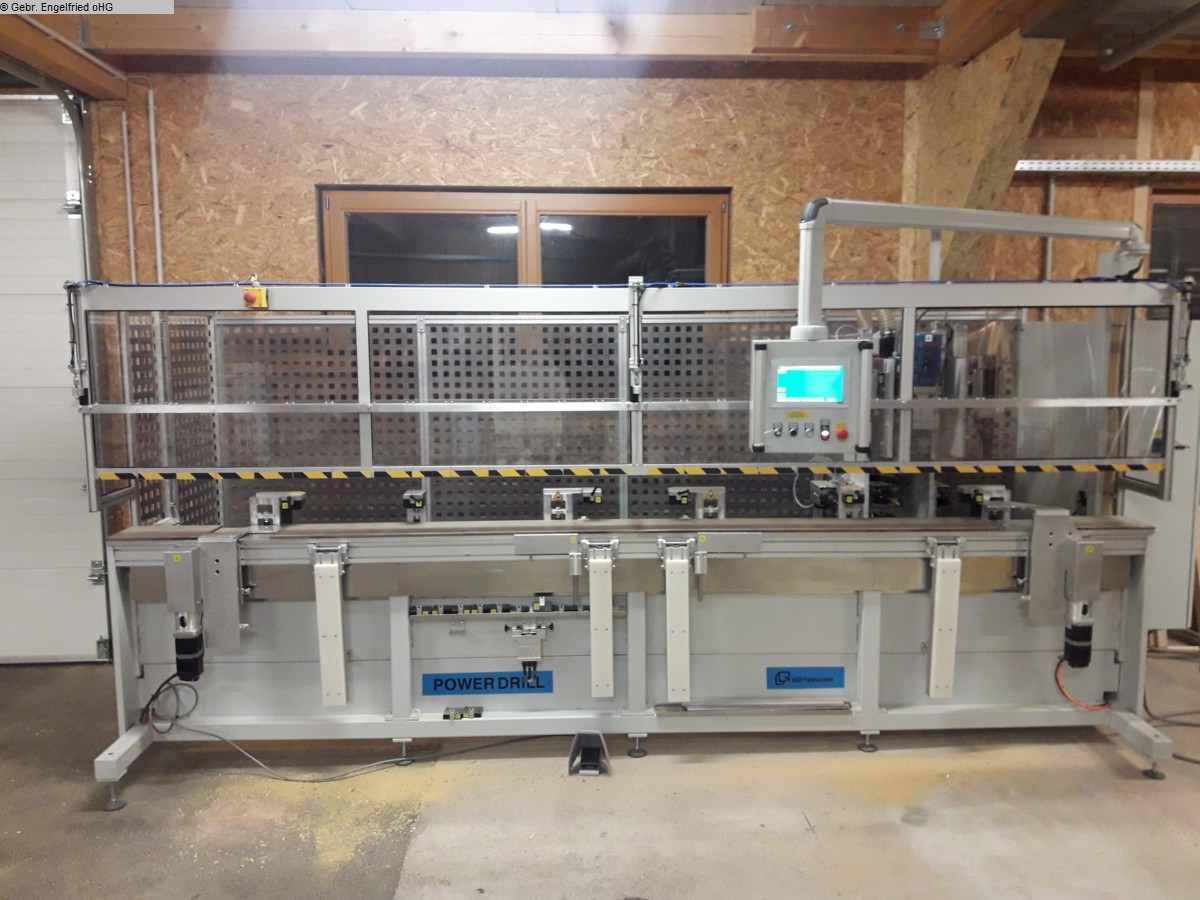

Götzinger Power Drill Typ BF
315
Mit der Götzinger PowerDrill können Sie je nach Art und
Ausführung:
Griffoliven bohren am losen Rahmenteil oder für
fertige Flügel,
mit Mehrspindelbohrkopf, schnellwechselbar, auch
für Einfräsung
des Schlosskastens für WK 2 bzw.
Zwischengetriebe
Ecklager bohren am losen Rahmenteil, mit
Mehrspindelbohrkopf,
schnellwechselbar, Eckorientiert über
Anschlag oder nach Maß (Kippfenster)
Bohren vertikal von
oben für Beschlag, vorbohren für Klipp am losen
Rahmenteil
Fräsen vertikal von oben für Drücker,
Profilzylinder, 3-D-Bänder-Beschlag
Bohren horizontal mit 2
Bohraggregaten, unterschiedliche Bohrdurchmesser,
Dübelbohrer
Stirn- und Längsseitig, Setzhölzer / Kämpfer,
Sprossen,
Eckverbindung, Haustür usw.
Fräsen
horizontal für Schlosskasten / Beschlag
usw.
Maschinenbeschreibung
Grundgestell in stabiler
Schweisskonstruktion, Linarführung für die
X-Achse
Tischauflage 3.000 x 200 mm
6 Spannzylinder
pneumatisch mit auto. Ausweichhub
2 Seitenanschläge für
stirnseitige Bearbeitung, manuell ein- und ausschwenkbar
2
Längsanschläge manuell ein- und
ausschwenkbar
Verfahrwege:
X-Achse – 3.000 mm
Nutzlänge
Y-Achse – 180 mm
Z-Achse – 105 mm
Aggregate:
1 Bohraggregat (Aggregat 1) vertikal von
oben, Bohrmotor 1,1 KW
Drehzahl 1.500 - 12.000 U/min, 1
Spindel, Spannzangenaufnahme ER 25
1 Bohraggreagt (Aggregat
2) vertikal von oben, Bohrmotor 1,1 KW
Drehzahl 3.000 U/min,
mit Bohrkopfschnellwechseleinrichtung
1 Bohrkopf BKF 3,
Oliven, schnellwechselbar
1 Bohrkopf BKF 3/2 Ecklager,
schnellwechselbar
1 Fräsaggregat (Agg.3) vertikal von oben,
Fräsmotor 2 KW,
1.500 - 16.000 U/min, Spannzangenaufnahme ER
25
2 Bohraggregate horizontal (Agg.4 und 5) 1,0 KW, 1.500 -
12.000 U/min,
Spannzangenaufnahme ER 20
1 Fräsaggregat
horizontal (Agg.3) 2,0 KW, 1.500 - 16.000U/min,
Spannzangenaufnahme ER 20
Steuerung elektro-pneumatisch mit 3
Achsensteuerung X, Y, Z
NC Positionierkontroller Fabr. B +
R Eingabe über TFT Display 10
Maschine komplett mit 1
Satz Bohrwerkzeugen
dm 6, 8, 10 und 12, 2
Schrupp-Schlichtfräser HM dm 16,
CE Konform,
anschlussfertig
Absauganschluss : 1 x dm 120 + 1 x
80
Stromanschluss : 1 x 400 V, 16 Ampere
Luftanschluss :
1 x LW 9 mm
OPTION:
Längsanschläge rechts/links mit
NC-Achse hoch/tief programmgesteuert,
dadurch Maßeingabe anhand
Falz-/Lichtmaß möglich,
Abmessung:
LxBxH = 4,80 x
1,60 x 2,40 m – Gewicht Maschine 1.500
kg
------------------------------
Gesamtpreis in
oben genanner Ausführung, ab Werk: auf Anfrage
Zuzüglich
Fracht und Aufstellung/Einweisung
(Technische Angaben
laut Hersteller - ohne
Gewähr!)
