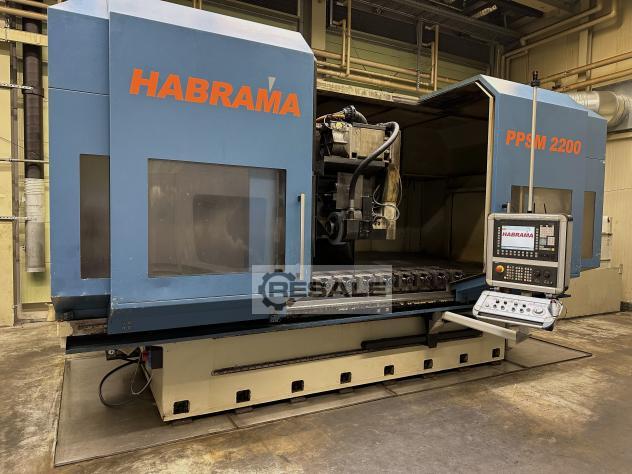

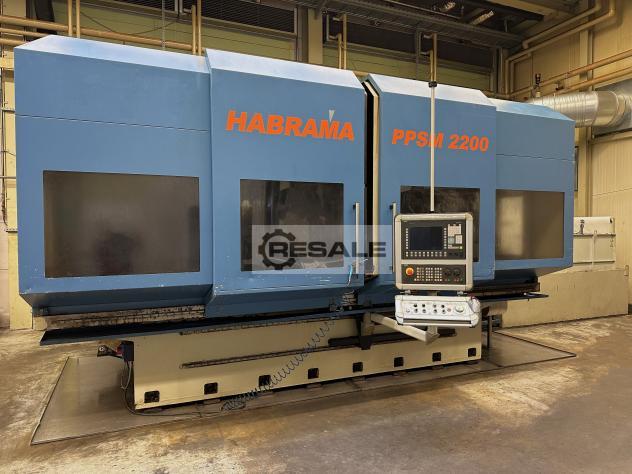

Präzisions-Profil-Schleif-Maschine PPSM Habrama 2200
Zahnstangenschleifmaschine
Hersteller [manufacturer]: Habrama
Typ [ type]: PPSM 2200
Steuerung [control unit]: Siemens 840D sl Sinumerik
Baujahr[construction year]: 10/2009
Verfahrbereiche Achsen [travel path]:
X-Achse (längs): 2200(2500)mm Y-Achse(quer): 500mm Z-Achse
(vertikal): 410mm
C-Achse: +30°/-30° B-Achse: +20°/-20°
U-Achse: 105mm
W-Achse: 125mm B2-Achse: +20°/-20°
Arbeitstisch [workbench]: 390 x 3.750mm
Max. Tisch Belastung: 4000kg
Vorschubgeschwindigkeit X-Achse [feed speed]: 21m/min
Vorschubgeschwindigkeit Y-Achse [feed speed]: 10m/min
Vorschubgeschwindigkeit Z-Achse [feed speed]: 6m/min
Vorschubgeschwindigkeit C-Achse [feed speed]: 2m/min
Vorschubgeschwindigkeit B-Achse [feed speed]: 6m/min
Vorschubgeschwindigkeit U-Achse [feed speed]: 4m/min
Vorschubgeschwindigkeit W-Achse [feed speed]: 4m/min
Vorschubgeschwindigkeit B2-Achse [feed speed]: 6m/min

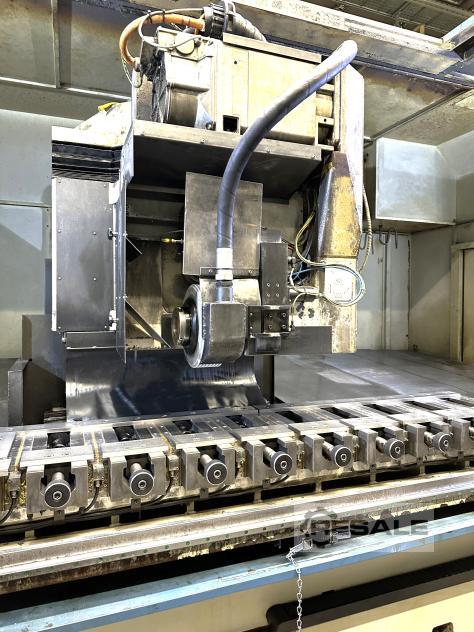

Schleifkopf
Antriebsleistung: 45kW (S6 bei 40%)
Spindeldrehzahl: max. 4000 1/min
Schleifscheibenaufnahme: 100mm H5
Schnittgeschwindigkeit programmierbar: konstant 10-80 m/s

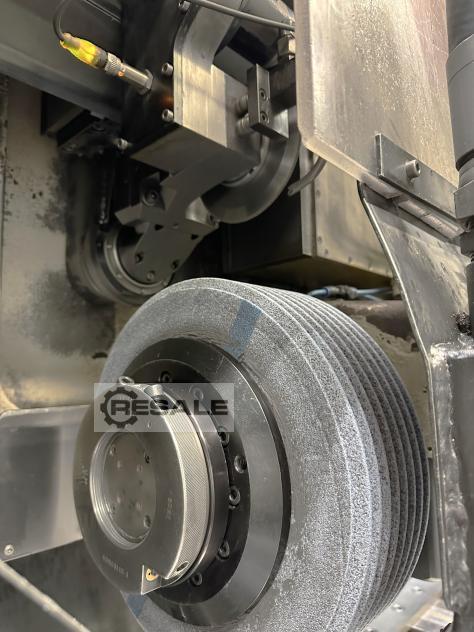

Schleifscheibe: keramisch oder kunstharzgebunden
Schleifscheibenbreite max.: 101mm
Schleifscheiben ø: min. 210mm-max. 400mm
Bohrungsdurchmesser Schleifscheibe: 152,4mm (6 Zoll)
Schleifbereich: bis Modul 22 Sonderprofile frei programmierbar
Hybride Spannvorrichtung / Platten

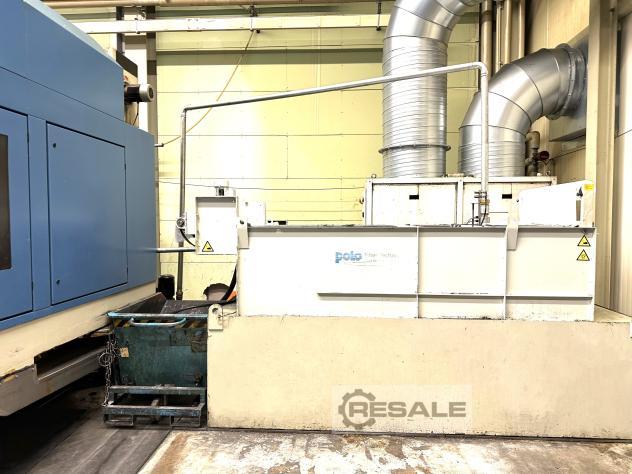

Kühlmitteleinrichtung: ca. 4000 Liter mit integriertem
Tiefbettfilter
Maschine Gesamtanschlusswert: 100kVA
Gewicht [weight]: 20.000 kg
Raumbedarf [needed space ]ca. (L x T x H): 5.200mm x 3.000mm x
2.600mm
Vollständige Dokumentation ist vorhanden.
Besichtigung unter Strom kann kurzfristig erfolgen.
Für weitere Fragen stehen wir Ihnen gerne zur Verfügung.
Preis, ab Lager hier zzgl. MwSt.
Zustand: gut - vorführbereit
Lieferung: ab Lager - wie besichtigt
Zahlung: rein netto - nach Rechnungserhalt
Zwischenverkauf, Irrtum vorbehalten.
