x-Weg: 1000 mm
y-Weg: 1100 mm
z-Weg: 750
mm
Gesamtleistungsbedarf: 71 kW
Maschinengewicht ca.:
t
Raumbedarf ca.: m

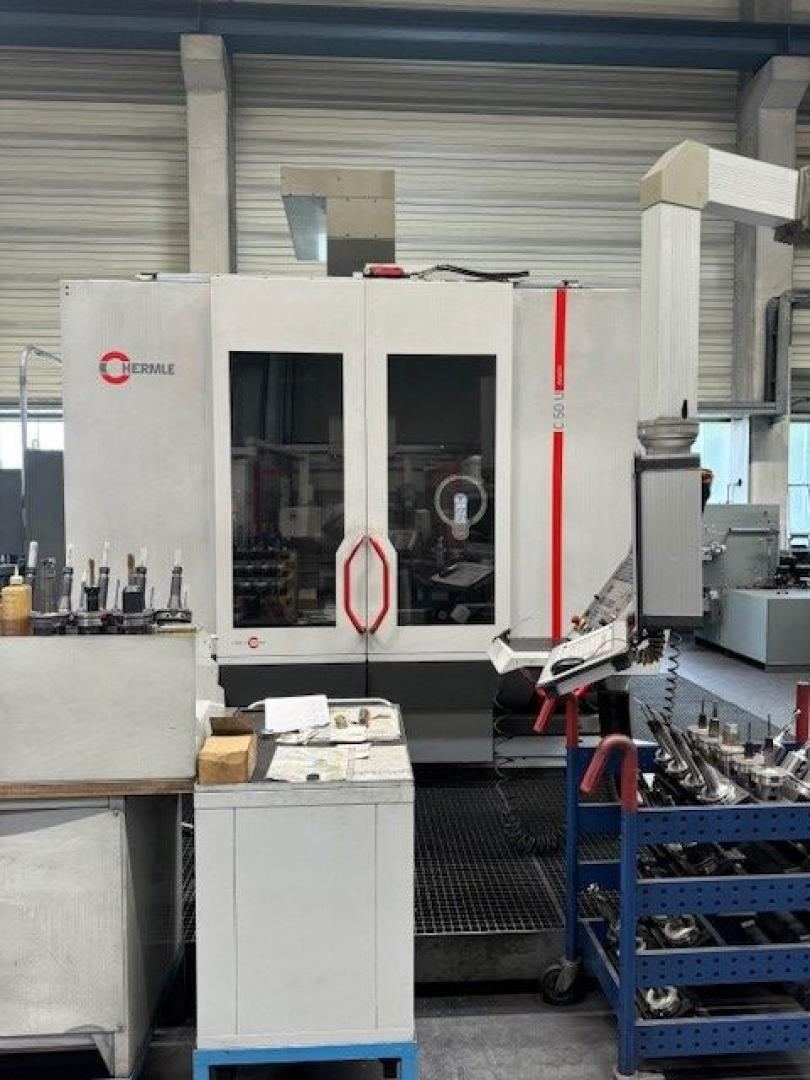

Universales Bearbeitungszentrum Fabr.
HERMLE,
Typ C5O
Mit Heidenhain |TNC 530, Kinematic Opt -
Hardware
Spindel 12.000 U/min, HSK-A 100,
42
Werkzeugplätze
NC-Schwenkrundtisch 1150x900
lnnere
Kühlmittelzufuhr, 80 bar inkl. Vario-
Druckbegrenzungsventil
beinhaltet:
Papierbandfilter, Standard-
Kühlmitteleinrichtung, Sperrluft für Maßstäbe, Bettspülung,
Vorbereitung Ölnebelabsaugung, Scharnierbandf
örderer
Spänewagen 450 Ltr, Abblaseinrichtung, Blasluft durch
die Spindelmitte
Manuelle Kabinentür, Automatisches
Kabinendach
Rotierendes Klarsichtfenster, Elektrische
Wärmekompensation iTNC
Elektr. Handbedienmodul iTNC, BLUM
Wz-bruchvermessung 43
Späneschwemmpistole, Ölnebelabsaugung bei
IKZ,
Modifizierte Gantrybauweise mit folgenden besonderen
Eigenschaften:
Konstruktionsprinzip :
- 3 Achsen im Werkzeug,
dadurch werkstückunabhängige Dynamik
in den
Linearbewegungen
- Antriebe und Führungen außerhalb des
Arbeitsbereiches
- Kompakte Bauform, dadurch geringer
Platzbedarf
- Optimiertes statisches und dynamisches
Verhalten
- Hohe Lauf-, Positionier- und Dauergenauigkeit
-
Hohe Dynamik im Bearbeitungsprozess
Antriebe und
Führungen
- Optimale Abstützung der Hauptachsen
-
Y-Schlitten wird als Traverse auf 3 Wagen mit 3
versetzten
Führungen gelagert
- Gutes Führungsverhältnis
des Ouerschlitten durch 3-Punktauflage
- Sehr steifer dynamischer
Ouerschlitten.
Beidseitiger Antrieb über synchronisiefie
Kugelrollspindeln
Hauptspindel
- Wassergekühlter
AC-Spindelmotor als Hohlwellenmotor in
Kompaktbauweise.
Werkzeugwechsel
- Automatischer
Werkzeugwechsel im Pick-up Verfahren integriert in den
Maschinengrundkörper - Geschützt außerhalb des
Arbeitsbereichs
- Beladehilfe zum bestücken des
Werkzeugmagazin
- 2. Steuerungs- Bedienpanel an der
Werkzeugwechsel- Beladestation
- Spindelschlittenspülung an
der Z- und Y- Achse Elektronik
- Absolute Messsysteme, -

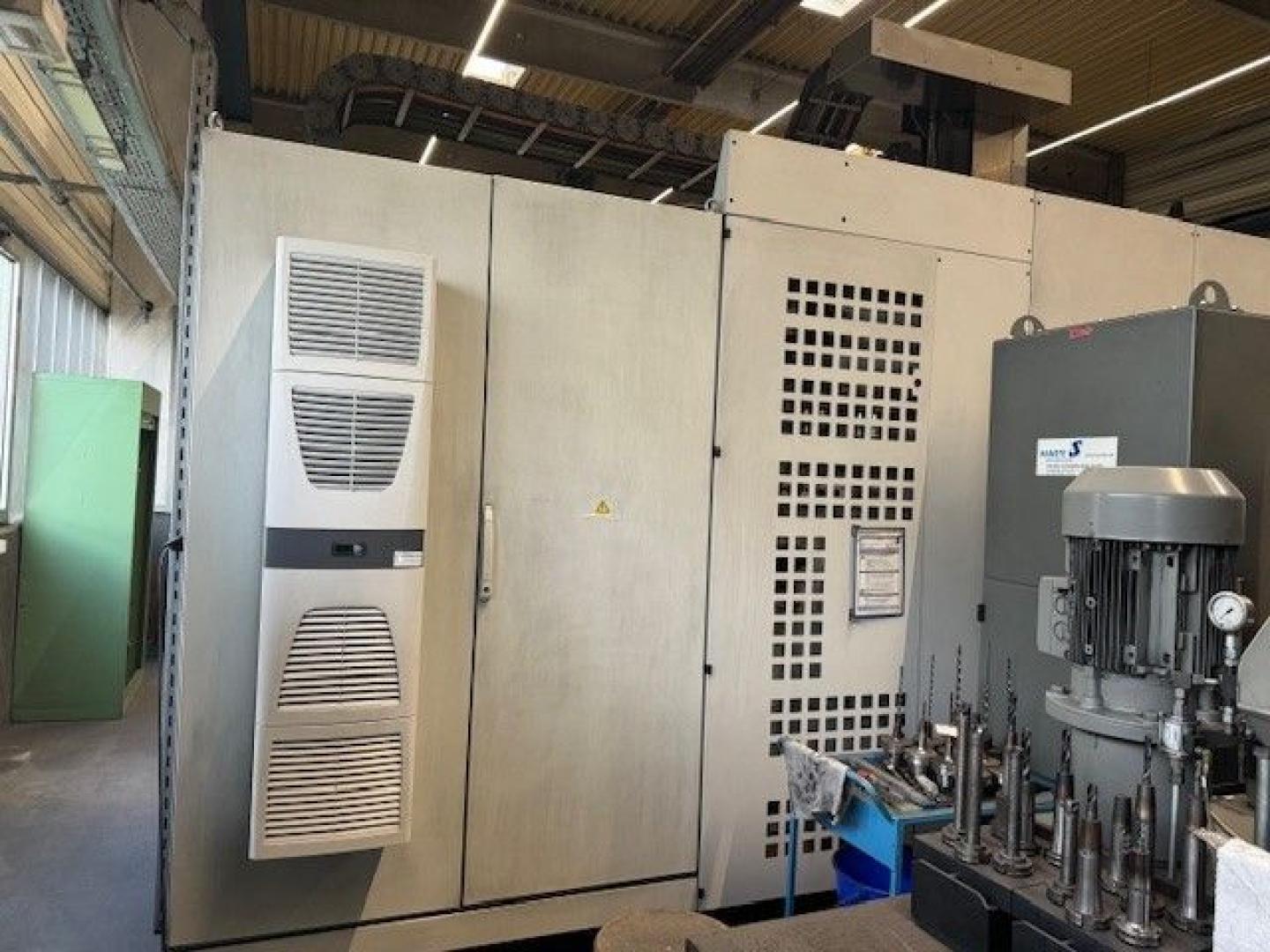

Schaltschrank mit Kühlgerät, Digitale
Antriebe
Verbundglas-Sicherheitsscheiben

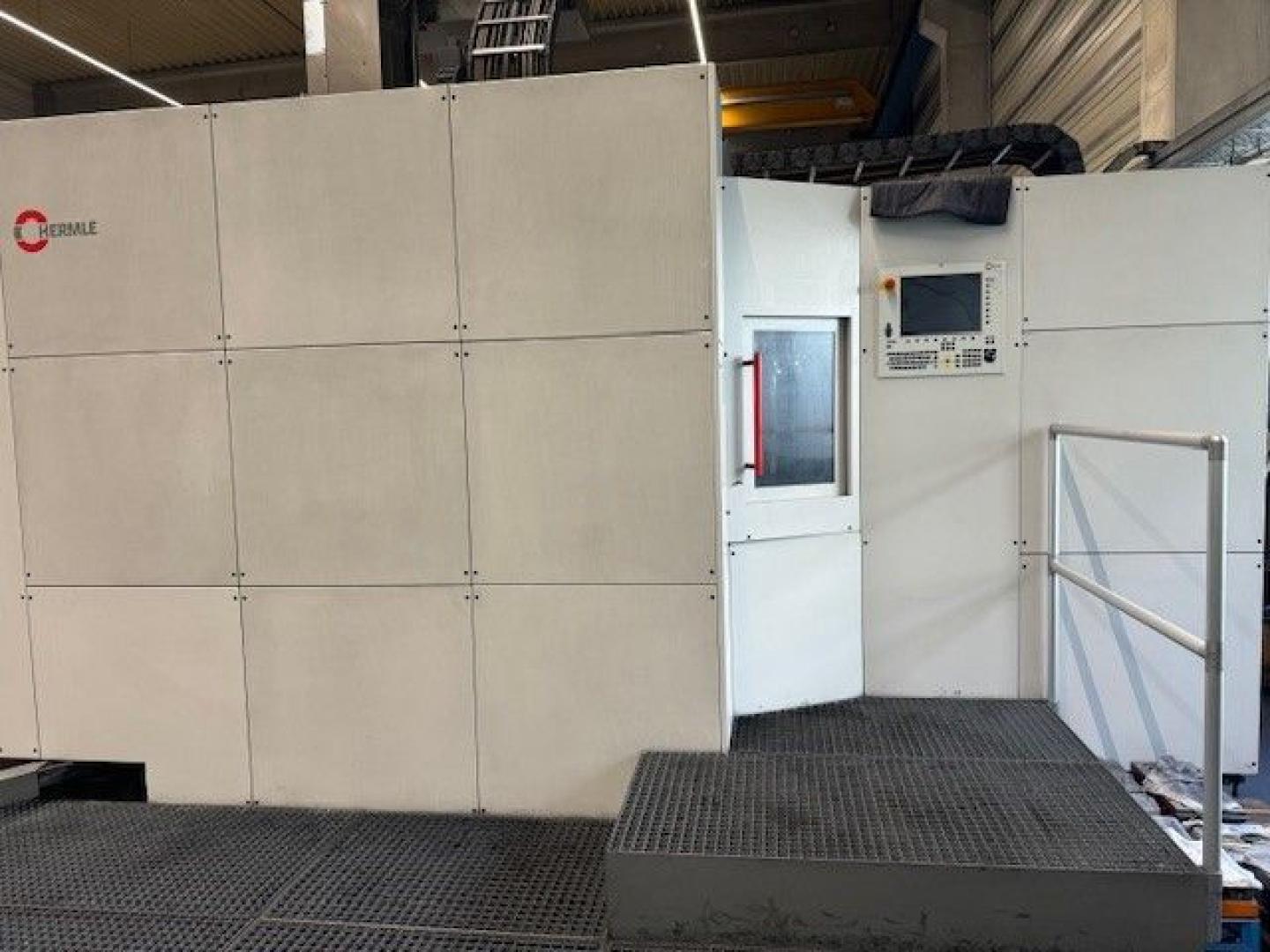

Durchgängiges Podest
über die ganze Maschinenfront sowie
Maschinenseite bis zur
Magazin Be.- und
Entladestelle.
Arbeitsbereich
Verfahrwege X-Y-Z
1000-1100-750 mm
Wegmesssystem direkt Auflösung 0,0001
mm
Positionstoleranz Tp in X-Y-Z- Achse nach VDI/DGO 34410, 008 mm
Um die angegebene Genauigkeit über die gesamte Einsatzdauer
einhalten zu können, muss die Umgebungstemperatur ca. 20oC +/- 1oC
stabil sein.
Netzfilter
Nivellierschuhe (höhenverstellbar),
Dokumentation
Schaltschrankkühlung mit
Temperaturregelung.
Farbgebung
Gußteile in RAL 7005
mausgrau,
Verkleidungsbleche in rostfreiem Stahl und lackiertem
Blech in RAL 7035 lichtgrau.
mit Schriftzügen vorne sowie
vertikalen Streifen in feuerrot RAL
3000
Anschlussleistung:
Netzanschluss: bei HSK-A100 400
Volt / 50 Hz
Leistungsaufnahme: max. 84 KVA
Druckluft: 6
bar
Minimale Kurzschlussleistung 2,86
MVA
Achtung:
CNC-Bahnsteuerung Heidenhain |TNC 530
TFT-Farb-Flachbildschirm 1 5
flexible Konturprogrammierung.
Teileprogrammspeicher
mit 6 GB, Satzverarbeitungszeit 0,5
ms,
Parallelbetrieb mit Graphik, Gewindeschneiden
ohne
Ausgleichsfutter, Werkzeugstandzeitüberwachung
inkl.
Ethernet-Schnittstelle, Übertragungsgeschwindigkeit
2-5 MBit/s,
Anschlussmöglichkeit RJ 45, Co- Prozessor
inkl. Softwareoption
Kinematic Opt
Messzyklus zur Verbesserung der Genauigkeit von
Dreh- und
Schwenkbearbeitungen.
Leistungsumfang:
- Prüfen
und optimieren der RTCP – Genauigkeit der einzelnen Rundachsen
innerhalb eines frei definierbaren Schwenk- bzw. Drehbereiches.
-
Automatische Erstellung von Protokolldateien
- Korrektur von
Umgebungseinflüssen parallel zur Bearbeitung
- Ermitteln und
Optimieren des räumlichen Fehlers einer bestimmten
Orientierung
Kinematic Opt – Hardware Kalibrierdorn Set,
bestehend aus:
1 x Kalibrierkugel mit Halter Länge 100 mm
KKH1000
1 x Kalibrierkugel mit Halter Länge 250 mm, KKH250 incl.
Kunststoffkoffer
Spindel 12.OOO U/min /HSK-A 100,
Hauptspindelantrieb mit 96 A
Leistungsplatine
Antriebsleistung (100 % 2O% ED 31 / 60
kW
Drehmoment (100% / 2O% EDI 197 / 380 Nm
Drehzahl
20 - 12,000 1/min
42 Werkzeugplätze
HSK-100
Magazinplätze 42
Werkzeugdurchmesser max. 120
mm
bei freien Nebenplätzen 250 mm
max.
Werkzeuglänge 430 mm
max. Werkzeuggewicht 30 kg
max.
Magazinbeladung 480 kg
Span zu Span Zeit nach VDI 2852 9
sec
Magazinplatzbelegung mit Werkzeugdurchmesser max. 12O
mm
> 12O mm max. 180 mm max 65 mm
> 180 mm max. 250
mm max. 25 mm
Der Werkzeugkonus wird bei jedem
Werkzeugwechselvorgang abgeblasen.
Zulässige
Nebenplatzbelegung
mit Werkzeugdurchmesser max. 12O mm
120mm
bis max. 180 mm max. 65 mm
180 mm bis 250 mm max. 25
mm
NC-Schwenkrundtisch 1150x900 mm
mit beidseitiger
Schwenklagerung in den Seitenwänden des
Maschinenbettes und
Tandemantrieb in der A-Achse D=1150 mm
(zweiseitige Abschrägung
auf 900 mm)
Schwenkbereich zur Maschine: +100 bis – 130
Grad
Tischbelastbarkeit: 2000 kg
Teilgenauigkeit: C-Achsen 9
A-Achsen 16
Klemmoment: C-Achse 10000 Nm
Haltemoment: A-Achse 9130
Nm, C-Achse 1190 Mn
Drehzahl A-Achse: 20 U/min
Drehzahl
C-Achsen: 30 U/min
Nutabstand: 100 mm
Nutanzahl: 9
inclusive geteilte Mittel
Nutgröße: 18H7
in RAL 7005
mausgrau
lnnere Kühlmittelzufuhr
80 bar inkl, Vario-
Druckbegrenzungsventil beinhaltet:
Papierbandfilter, Standard-
Kühlmitteleinrichtung, Sperrluft für Maßstäbe, Bettspülung,
Vorbereitung Ölnebelabsaugung, lnnere Kühlmittelzufuhr durch die
Spindelmitte, inkl. Vario-
Druckbegrenzungsventil.
Pumpenleistung 40 l / 40 bar
28 l / 80 bar
Der Kühlmitteldruck ist über die
Maschinensteuerung einstellbar.
Fördermenge 80 L/min bei
einem Fließdruck von 5 bar
Kühlmitteltank gesamt: 1500 l
Netzanschluss: 400 Volt / 50 Hz
Leistungsaufnahme: max.
26 KVA
Papierbandf ilter:
Vollstromfiltration über
Filterflies, Rückspülfilter als Polizeifilter.
Filterfeinheit
30-50 pm.
Hinweis:
Falls keine zentrale Ölnebelabsaugung
vorhanden ist empfehlen wir dringend die Option Ölnebelabsaugung
Scharnierbandförderer
geeignet für lange Stahlspäne,
Späneknäuel, Wollspäne, für Nass- und
Trockenbearbeitung.

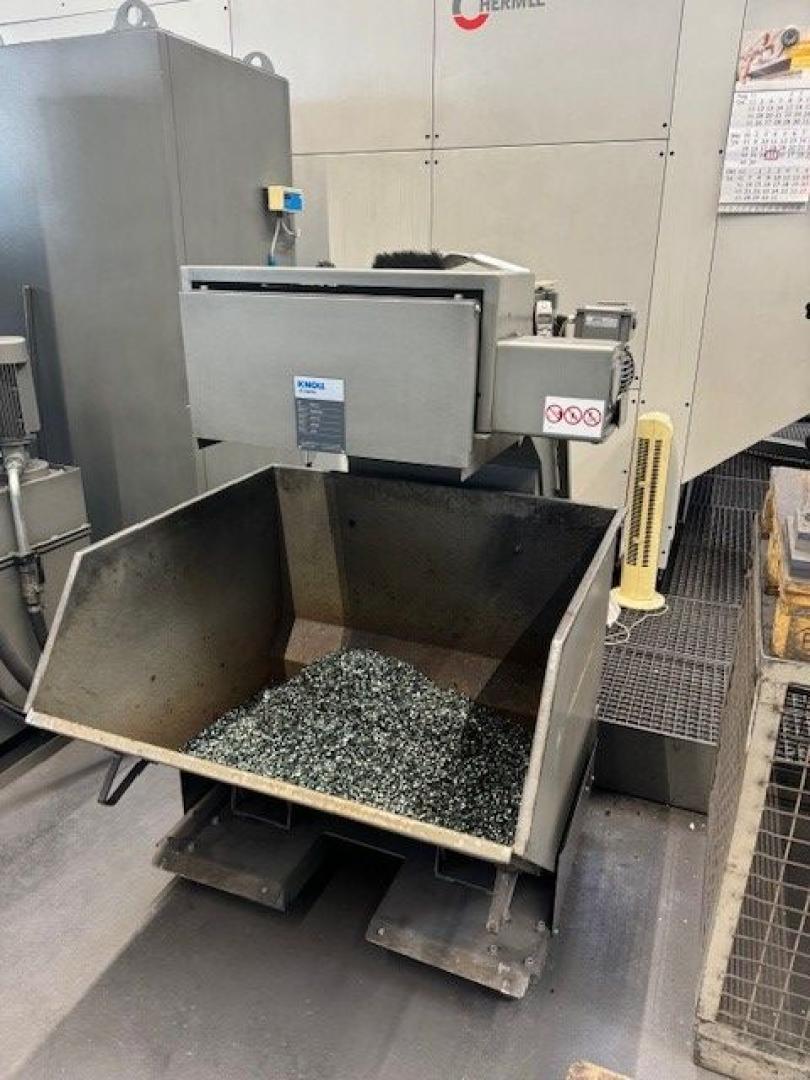

Spänewagen 450 Ltr. lnhalt: 450 Ltr.
in RAL 7005 mausgrau
Abblaseinrichtung
Düsenblock mit 3
verstellbaren Düsen, an der Z-Spindel befestigt
Einsatzgebiet:
- Abblasen der Späne, - Kühlen der Werkzeuge
Blasluft
durch d. Spindelmitte bei rotierender und stehender
Spindel.
Manuelle Kabinentür
Zweiseitige Schiebetür zum
manuellen öffnen der Kabine.
Automatisches Kabinendach
Öffnen / Schließen über M-Funktion
Rotierendes
Klarsichtfenster in der rechten Kabinentür.
Elektrische
Wärmekompensation ITNC
Durch die stetige Abfrage mehrerer
Temperaturfühler ermittelt die
Steuerung die jeweils
erforderlichen Korrekturwerte der y- und z Achse
Und verrechnet
diese automatisch.
Elektr. Handbedienmodul ITNC mit
elektrischem Handrad,
Tasten für Achsrichtung, Vorschub, Eilgang,
Not-Aus- und Zustimmtaste,
sowie drei belegbare
Funktionstasten.
BLUM Wz-bruchvermessung A3
Gabelsystem
am Tisch angebaut, zur automatischen Vermessung
von
Werkzeuglängen und Radien sowie zur
Werkzeugbruchüberwachung.
Werkzeugbruchkontrolle, geeignet für
Werkzeuge 0.16-150 m
Werkzeugvermessung, geeignet für Werkzeuge
0.6 – 150 mm
Erreichbare Absolutgenauigkeit: 4 – 10 ym
Die Werkzeugspitze wird während des Messvorganges
abgeblasen.
Späneschwemmpistole
Zum Abreinigen der
Aufspannvorrichtungen und des
Arbeitsraumes.
Ölnebelabcaugung bei IKZ mit
Emulsionsrückführung in den Kühlmitteltank,
in RAL 7OO5
mausgrau
Messtaster
Fabr. M&H Typ 40,00-TX/RX, inkl.
Messtastervorbereitung für |TNC530
