Hydraulische Doppelständerpressen HIDROBRASIL PH4C 400T

Metallbearbeitungs- und Werkzeugmaschinen / Metallpressen / Hydraulische Doppelständerpressen

Hidrobrasil GmbH
[ Händlerprofil ]

Herr Werner Scholten
45892 Gelsenkirchen
Deutschland

+49 (0) 2... Telefon

Geprüfter
Händler

RESALE Anbieter seit 2018

Maschinenliste (97)

Anfrage

merken

Anfrage sendenAnfragen

Eintrags-Nr.: 162496900	Anzahl: 1	Datum: 20.06.2024
Baujahr:	Standort: Deutschland 45892 Gelsenkirchen

Preis: [netto]
Hersteller:	Hidrobrasil
Modell:	PH4C 400T
Maschinentyp:	Hydraulische Doppelständerpressen
Druck:	400 t
Hub:	800 mm

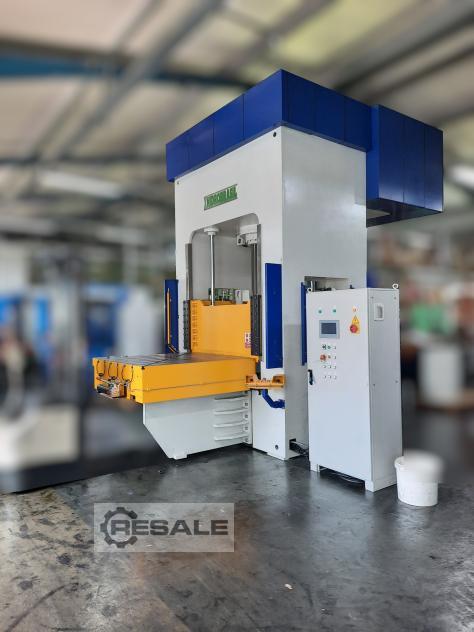

Beschreibung:	Hydraulische Doppelständerpressen Hidrobrasil PH4C 400T Gebrauchtmaschine Ölhydraulische Doppelständerpresse 400 T mit Schiebetisch Pressenbauart Doppelständerpresse Thermisch neutral 80 – 120 °C Anzahl der Bedienseiten 1 Seite Kräfte Presskraft max. 4000 kN Freie Aufreißkraft max. 400 kN Druckaufbauzeit Geschlossenes Werkzeug Stahl auf Stahl Max. 4 Sek. Abmessungen 3.800 mm lang und 4.475 mm breit Max. Öffnungsweite 800mm Hub 800mm Tischhöhe über Flur 1100mm Höhe über Flur (Bauhöhe) ca. 4300 mm Hallenhöhe min. 5500 mm Parallelabweichung bei 20°C +/- 0,1 mm Durchbiegung Ermittelt bei max. Schließkraft mit 70% Belegung < = 0,2 mm/m Gewicht Gesamtgewicht der Presse ohne Betriebsstoffe und Tischplatte ca. 28 to Pressentisch Tischgröße 1500x1500 mm Geschwindigkeiten Schnell-Schließen mit 100 mm Sek. Pressgeschwindigkeit 8 – 3 mm Sek. Schalldruck Schalldruckpegel, gemessen in 1,5m Höhe am Bedienfeld nach DIN 45635-T16-KL3 max. 78 db(A) Hydraulik Anzahl der Presszylinder/Fahrzylinder 1St. Betriebsdruck max. 300 bar Druckaufbauzeit Pressen 4 Sek. Druckgenauigkeit während des Presshubes +/- 3 bar Hauptpumpe BOSCHREXROTH Axialkolbenpumpe ca. 145 L/min Ölvolumen ca. HLP 46 MW 1000 Liter Umgebungstemperatur max. 40 °C Öltemperatur max. 55 °C Vorlauftemperatur °C Hilfspumpe BOSCHREXROTH, Zahnradpumpe 10 L/min Druckkonstanthaltung für bis zu 300 Sek Elektrik Hauptversorgung 400V AC Steuerungsspannung 24V DC Frequenz 50Hz Anschluss Hydraulik Hauptmotor 40 kW Schiebetischpresse mit 400 T Leistung, Schließgeschwindigkeit bis 100 mm/ ( einstellbar über Touchscreen ) Öffnungsgeschwindigkeit bis 100 mm/Sek ( einstellbar über Touchscreen ) Beginnende Pressgeschwindigkeit 10 mm/Sek ( einstellbar über Touchscreen ) Tischplattengröße 1500x1500mm Stößelgröße ca. 1600x1500mm ÖL-Temperaturüberwachung 55 Grad Warnung, 60 Grad Abschaltung Automatische Schmierung ( einstellbar über Touchscreen ) Freie Positionierung des Stößels ( einstellbar über Touchscreen ) SICK/PILZ Lichtschranken 14 mm, vorne, bis 1800 mm Höhe Hydraulische und mechanische Stößelsicherung Kreislauf-Ölkühlung ( einstellbar über Touchscreen ) Auswerfer im Tisch, 20 T Presskraft, 350mm Weg Auswerfer fährt mit dem Tisch nach außen Tischplatte plan gefräst, mit DIN 22 T Nuten Druckeinstellung ab 60 T bis 400 T ( einstellbar über Touchscreen ) Verfahrwegbegrenzung wahlweise über Druck oder Position Einrichtbetrieb, Einzelhub und Zyklusablauf ( einstellbar über Touchscreen ) Schwenkbares Bedienfeld am Schrank Zweihandbedienung, mit Öffnungsknopf, Umschaltknopf Manuell/Einzelhub/Zyklus Aufbau, Inbetriebnahme, Einweisung gegen gesonderte Berechnung Die Steuerung liefert SIEMENS. ( S 7 1200 ) Ebenso dem TouchScreen Monitor mit 9 Zoll. Zum Lieferumfang gehört die Fernwartungseinheit SECOMEA -Ethernet Seitlich hat die Presse zwei 1000 mm hohe und 800 mm breite Fenster mit Doppeltüren Pressenjoch Das Pressenjoch ist hergestellt als Stahlschweißkonstruktion aus stark dimensionierten Stahlblechen, die mit aufrecht stehenden Rippen fest und verwindungssteif miteinander verschweißt sind. Das komplette Schweißteil wird auf Präzisionsmaschinen bearbeitet und für alle mechanischen Anschlüsse vorbereitet. Untertisch Der Untertisch ist als Stahlschweißkonstruktion aus stark dimensionierten Stahlblechen erstellt. Stößel Der Stößel wir 4-fach geführt. Seine Bronze/Messingführungen sind auswechselbar und werden automatisch geschmiert. Er ist hergestellt als Stahlschweißkonstruktion aus stark dimensionierten Stahlblechen, die mit aufrecht stehenden Rippen fest und verwindungssteif miteinander verschweißt sind. Das komplette Schweißteil wird auf Präzisionsmaschinen bearbeitet und für alle mechanischen Anschlüsse vorbereitet. Max. Gewicht des Oberwerkzeugs 2.000 kg Lichtschranken an allen Öffnungen des Pressenraumes Die Presse verfügt rundum über eine hochauflösende ( 14 mm ) Lichtschranken von SICK. Beleuchtung des Pressraumes Innerhalb des Pressraumes ist seitlich am Pressengestell je Seite 1 Stück Beleuchtungs- körper montiert. Beleuchtungsstärke min. 1000 Lumen Hydraulikaggregat Die Hydraulik befindet sich oben auf dem Wartungsbalkon Sie ist komplett verrohrt, angeschlossen und montiert. Das Hydraulikaggregat besteht aus dem 900 L großen Tank ( Füllung ca. 800 L ) mit Ölniveauanzeige und Temperaturanzeige, einer Hochdruckpumpe mit Antriebsmotor, einem Nebenmotor und einer Filteranlage mit eigenen Kreislauf, sowie allen zur Funktion der Presse erforderlichen Bauteilen; darüber hinaus werden Hilfs- und Steuerantriebe eingesetzt. Für die Hub-, und Senkbewegungen sind Proportionalventile eingebaut. Hydraulikleitungen mit Beschriftung, Systemkomponenten: BOSCHREXROTH in einigen Fällen HAWE, Parker Öltemperatur und Ölstand werden von der Steuerung überwacht (Schiebetischpresse, Hydraulik Presse, Hydraulische Presse, Doppelständerpresse) Verkäufer Angebot Nr. resale 162496900
