# HIDROBRASIL 50 T Heizpresse mit Schiebetisch (600x600mm)
Falls die Presse nicht genau ihrem Anforderungsprofil entspricht,
bitte mit einem Klick ein individuelles Angebot genau nach Ihren
Wünschen anfordern:
HIDROBRASIL fertigt Pressen genau nach Ihren Wünschen zu
überraschend günstigen Preisen!
50 T Oberkolbenheizpresse, in Doppelständerbausweise geeignet zum
Dauer-Schichtbetrieb, mit diesen Basisdaten:
- Mit einer Heizebene
- Leerlaufgeschwindigkeit bis 10 mm/Sek (einstellbar über
Drehregler)
- Öffnungsgeschwindigkeit bis 40 mm/Sek
- Beginnende Pressgeschwindigkeit 8 mm/Sek
- Tischgröße/Heizplattengröße 522 mm tief, x522mm breit
- Stößelgröße/Heizplattengröße 498 mm tief, x498mm breit
- 2 Heizplatten, elektrisch beheizt, bis 200 Grad
- Öl-Temperaturüberwachung
- Kreislauf-Ölkühlung an der Hydraulik
- Druckhalteventil 0 bis 3600 Sek
- Druckeinstellung ab 8 T bis 50 T (50 T = 300 Bar)
- Verfahrwegbegrenzung wahlweise über Druck oder Position
- Zweihandbedienung, verstellbar oder fest montiert
- Maschinenkörper doppelt lackiert
- Signalampel: Rot: Alarm, Gelb: Backfase, Grün: Bereit
- Heizplatten mit elektrischen Heizstäben, bis max. 200 Grad
- Aufbau, Inbetriebnahme, Einweisung gegen gesonderte Berechnung
# Technische Daten
Bauart
- Pressenbauart: Doppelständerpresse
Thermisch neutral
- Temperaturbereich: 80 – 120 °C
Bedienseiten
- Anzahl der Bedienseiten: 1 Seite
Kräfte
- Presskraft max.: 500 kN
- Freie Aufreißkraft max.: 20 kN
- Druckaufbauzeit: Max. 3 Sek. (geschlossenes Werkzeug Stahl auf
Stahl)
Abmessungen
- Max. Öffnungsweite: 600 mm
- Hub und min. Öffnung: 300/300 mm
- Tischhöhe über Flur mit Heizplatte: 900 mm
- Höhe über Flur (Bauhöhe): ca. 2.500 mm
- Hallenhöhe: min. 3.500 mm
- Parallelabweichung bei 20°C: +/- 0,1 mm
- Durchbiegung: < 0,2 mm/m (ermittelt bei max. Schließkraft mit 70%
Belegung)
- Gesamtgewicht der Presse ohne Betriebsstoffe: ca. 2,9 t
- Zubehör: 2 Heizplatten (522x522 mm bzw. 498x498 mm, max.
Heizleistung)
- Heizplatten ausgestattet mit Temperaturfühlern: bis 200 Grad
Geschwindigkeiten
- Schnell-Schließen: 10 mm/Sek.
- Pressgeschwindigkeit max.: 8 mm/Sek.
Schalldruck
- Schalldruckpegel, gemessen in 1,5m Höhe am Bedienfeld nach DIN
45635-T16-KL3: max. 78 db(A)
Hydraulik
- Anzahl der Presszylinder: 1 St.
- Betriebsdruck max.: 250 bar
- Druckaufbauzeit: Max. 3 Sek.
- Druckgenauigkeit während des Presshubes: +/- 5 bar
- Hauptpumpe: BOSCHREXROTH Zahnradpumpe, ca. 26 L/min
- Ölvolumen: ca. 130 Liter (HLP 46 MW)
- Umgebungstemperatur: max. 40 °C
- Öltemperatur: max. 55 °C
- Vorlauftemperatur: nicht spezifiziert
- Automatische Drucknachregelung nach 5% Druckverlust
- Druckkonstanthaltung für bis zu 3600 Sek
Elektrik
- Hauptversorgung: 400 V AC
- Steuerungsspannung: 24 V DC
- Frequenz: 50 Hz
- Anschluss Hydraulik Hauptmotor: 7,5 kW
- Gesamtanschluss ohne Heizplatten: ca. 10 kW
Beschreibung der Heizpresse:

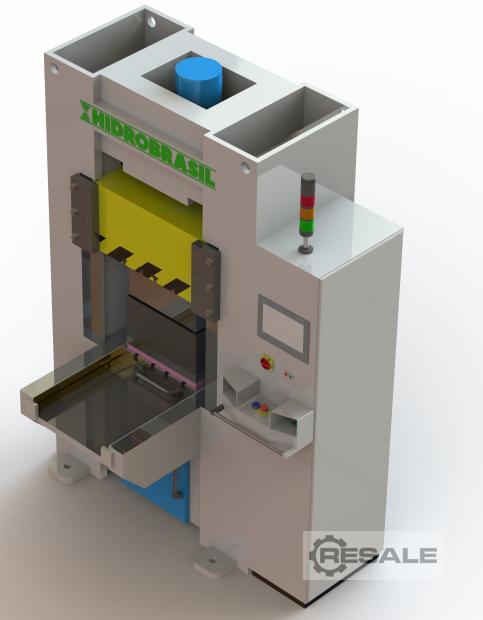

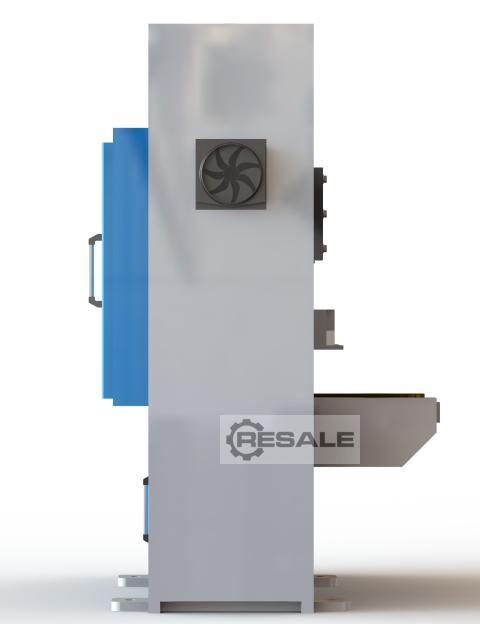

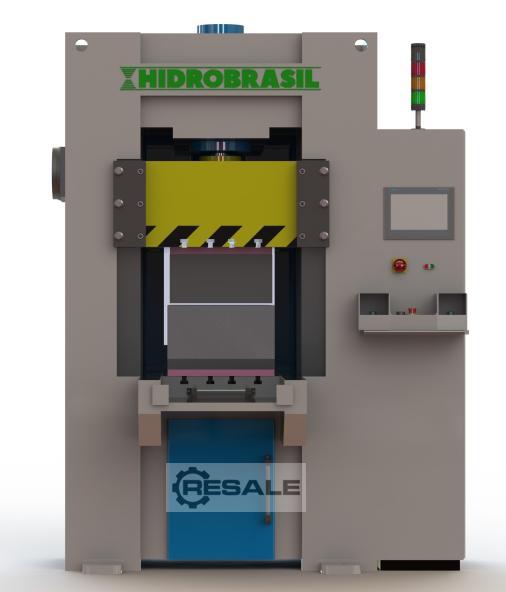

Die HIDROBRASIL Heizpresse mit einer Presskraft von 50 Tonnen und
einer Tischgröße von 600x600mm ist speziell für industrielle
Anwendungen konzipiert. Sie ist eine ölhydraulische
Doppelständerpresse, ausgestattet mit einem Schiebetisch, der auf
gefederten Rollen gelagert ist. Diese Presse eignet sich hervorragend
für verschiedenste Pressprozesse, da sie präzise und zuverlässig
arbeitet.
Die Presse ist mit hochwertigen Heizplatten ausgestattet, die eine
Temperaturregelung von 40 bis 200 Grad ermöglichen. Die Heizplatten
können über ein Tastenfeld oder optional über eine
Touchscreen-Steuerung mit Rezeptverwaltung eingestellt werden.
Sicherheits- und Komfortmerkmale:
- Beleuchtung des Pressraumes: Min. 1000 Lux, hitzebeständige
Ausführung
- Automatische Drucknachregelung: Nach 5% Druckverlust,
Druckkonstanthaltung für bis zu 3600 Sekunden
- Sicherheitseinrichtungen: Entspricht den gültigen
Sicherheitsvorschriften nach UVV sowie den für die EU gültigen
Normen und Richtlinien
Elektrik/Steuerung:
Der Schaltschrank ist über Schwingungsdämpfer mit der Presse
verbunden und bietet eine Schutzklasse IP 54 sowie ca. 20%
Reserveplatz für zukünftige Erweiterungen.
Diese Heizpresse ist ideal für Unternehmen, die eine zuverlässige
und vielseitige Lösung für ihre Pressanforderungen suchen. Mit ihrer
robusten Bauweise und den umfangreichen Sicherheitsfeatures bietet sie
ein hohes Maß an Leistung und Sicherheit.
Sie suchen eine passgenaue Maschine?
Kontaktieren Sie uns für ein individuelles Angebot.
Falls die Presse nicht genau ihrem Anforderungsprofil entspricht,
bitte mit einem Klick ein individuelles Angebot genau nach Ihren
Wünschen anfordern:
Kontaktieren Sie uns für ein individuelles Angebot
HIDROBRASIL fertigt Pressen genau nach Ihren Wünschen zu
überraschend günstigen Preisen!
# Zusammenstellung der technischen Angaben
- Gesamthöhe: ca. 2.500 mm
- Tischhöhe über Boden: 900 mm
- Einbauhöhe: nicht spezifiziert
- Motorleistung: 7,5 kW
- Gesamtbreite: nicht spezifiziert
- Gesamtlänge: nicht spezifiziert
- Ausladung: nicht spezifiziert
- Presskraft: max. 500 kN
- Tischbreite: 522 mm
- Tischlänge: 522 mm
- Eingangsleistung: ca. 10 kW (ohne Heizplatten)
- Betriebsgeschwindigkeit: 8 mm/s
- Gesamtgewicht: ca. 2,9 t
- Sicherheitslichtschranke: nicht spezifiziert
- Rücklaufgeschwindigkeit: nicht spezifiziert
- Breite der Stößelplatte: 498 mm
- Länge der Stößelplatte: 498 mm
- Stößelhub: nicht spezifiziert
- Abstand Tisch zu Stößel: 600 mm
- Eilgang X-Achse: nicht spezifiziert
- Eilgang Y-Achse: nicht spezifiziert
- Eilgang Z-Achse: nicht spezifiziert
- Art des Eingangsstroms: 400 V AC
- DGUV geprüft bis: nicht spezifiziert
- Abstand zwischen den Ständen: nicht spezifiziert
- Arbeitshöhe: nicht spezifiziert
- Druckphase: nicht spezifiziert
- Ziehkissenhub: nicht spezifiziert
- Abstand zwischen den Säulen: nicht spezifiziert
- Rückzugskraft: nicht spezifiziert
- Verfahrweg X-Achse: nicht spezifiziert
- Verfahrweg Y-Achse: nicht spezifiziert
- Verfahrweg Z-Achse: nicht spezifiziert
- Seitlicher Ständerdurchgang: nicht spezifiziert
- Hubstrecke: nicht spezifiziert
- Betriebsdruck: max. 250 bar
- Arbeitsbereich: nicht spezifiziert
- Druck: nicht spezifiziert
- Durchfallloch im Tisch: nicht spezifiziert
- Öltankinhalt: ca. 130 Liter
- Schaltschrankbreite: nicht spezifiziert
- Eingangsspannung: 400 V AC
- Schaltschrankhöhe: nicht spezifiziert
- Schaltschranklänge: nicht spezifiziert
- Durchgangsbreite: nicht spezifiziert
- Dokumentation/Handbuch: nicht spezifiziert
- Rückzugsgeschwindigkeit: nicht spezifiziert
- Pressgeschwindigkeit: 8 mm/s
- Außenmaß Breite: nicht spezifiziert
