| Beschreibung: |

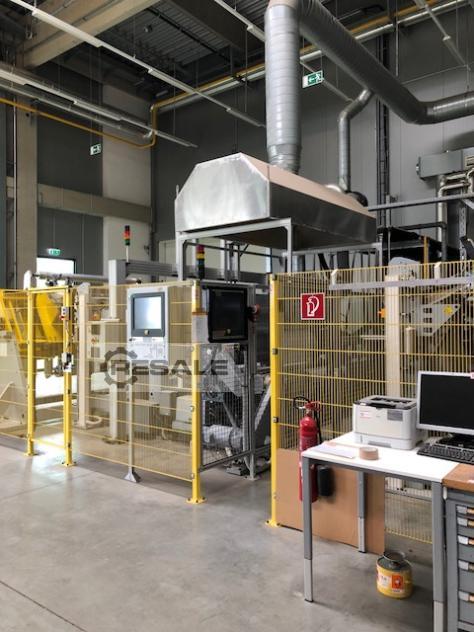

Flammvorbehandlungsanlage
Hill
EF 600-1
Gebrauchtmaschine
1 St. Flammvorbehandlungsanlage mit elektronischer Steuerung
1 St. EF 600-1
Brennersteuerung bestehend aus
Elektrischer Steuerung mit Zünd-und Überwachungseinrichtung
für 1 St. Brenner, Regelungselektronik, Bedientableau mit
Klartextanzeige,
Not-Aus-Einrichtung und Schnittstelle für externe Steuerung
Mechanischer Steuerung mit
Sicherheitsventilen, Gas/Luftmischer,
thermoanemometreischen Massendurchflußmessern für Luft und Gas,
Motorventilen,Druckwächter zur Über- und Unterdrucküberwachung
und Zuluftgebläse.
1 St. C24-2300
Folienbrenner , 2200 mm Arbeitsbreite, einstellbar bis min. 1000
mm
mit Anschlüssen für Wasserkühlung und wassergekühltem
Doppel-T-Träger
1 St. Ersatzteile
bestehend aus 2 Erdsatzelektroden und 1 Ersatzgewebe
Stromversorgung : 400/230 V 50 Hz, 2,5 kVA
Gasversorgung : Erdgas 75 – 100 mbar
Wärmeleistung : max. 400 kW
Gasverbrauch : max. 30 kg/h
hier die Daten der 2016 gelieferten Anlage.
1 St. Brennersteuerung EF 300-1 FC
- Elektrische Steuerung
mit Zünd- und Überwachungseinrichtung für 1 Brenner,
Regelungselektronik Siemens S7, Bedientableau mit Klartextanzeige,
Not-Aus-Einrichtung und Schnittstelle für externe Steuerung über
Profibus DP ( Slave )
- Mechanische Steuerung
mit Sicherheitsventilen, Gas/Luft-Mischer, Massendurchflussmessern
für Luft und Gas, Motorventilen, Druckwächtern zur Über- und
Unterdrucküberwachung der Betriebsmedien Luft und Gas, integriertes,
frequenzgeregeltes Zuluftgebläse
Gasanschluss: 1 ½ Kugelhahn
Gemisch-Anschluss zum Brenner 3 Innengewinde Gemisch-Verteiler :
Eingang 3 2 x Ausgang 2

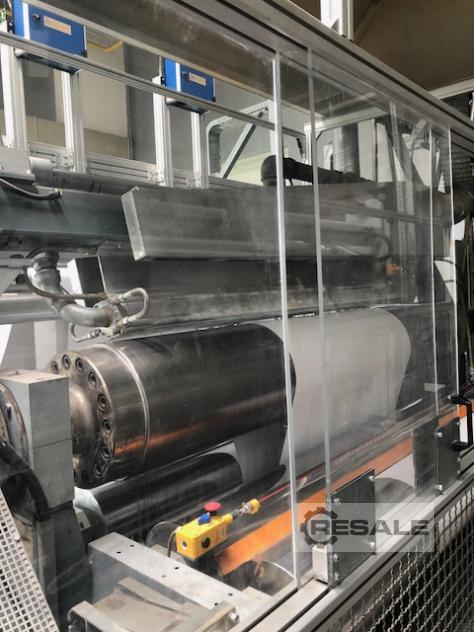

1 St. Brenner CE62-K-2100/800
Vorbehandlungsbrenner für Bahnwahre im 120x140mm Brennerprofil,
variable Arbeitsbreite 800 – 2100 mm durch Abdeckschieber
innenliegend, komplett mit Zünd- / Überwachungselektrode sowie
flexibler Gemischzuleitung
2 x 2 m NW 2 , Anschlüsse zur Brennertemperierung ( 40°C ),
Durchflusswächter für Vor- und Rücklauf, Temperatursensor auf
Kühlwasservorlauf für Brenner
Kühlwasseranschluss: Vorlauf ½ Innengewinde, Rücklauf ½
Innengewinde
Brennerbefestigung: Gewinde auf der Brennerrückseite Gewicht : ca.
100 kg
Technische Daten:
Stromversorgung: 400V, 50Hz, 20kVA
Gasversorgung: Propan oder Erdgas, 100 mbar, 45 m³/h bei Vollast
Wärmeleistung: max. 200kW
Druckluftversorgung: - entfällt, da integriertes Zuluftgebläse
-
Abmessungen : 2000mm x 2200mm x 800mm ( B x H x T )
Lackierung: RAL 7035
Temperierung kundenseits : Kühlmedium Wasser, Temperiert auf
40°C
Absaugung kundenseits : 7000-10000m³/h, delta P - 52,5 mbar
/ 5250Pa
Absaugtemperatur: max. 110 °C
Kühlwalzendurchmesser : min. 300 mm
