Blechbreite:3100 mm
Blechstärke:6 mm

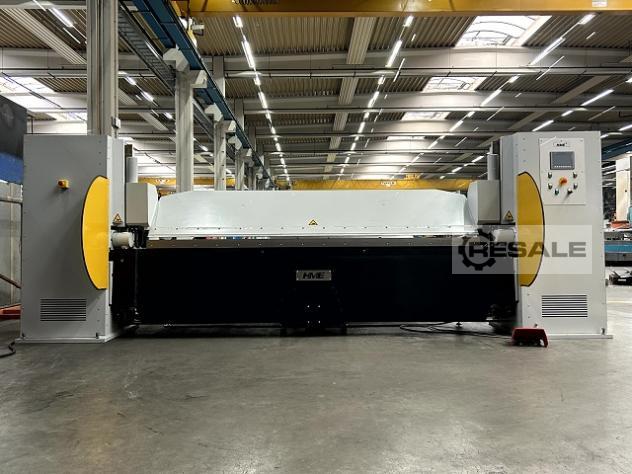

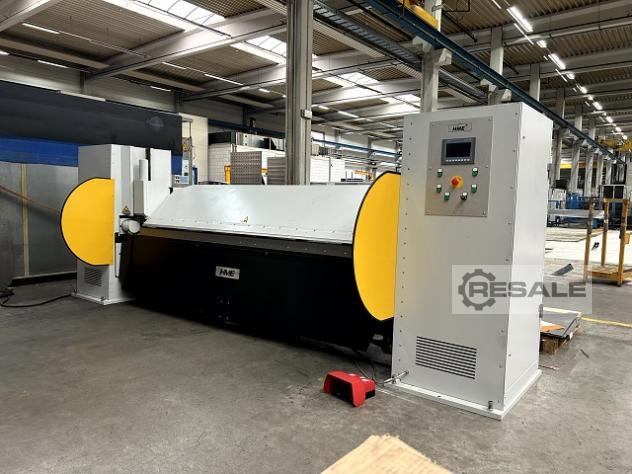

Maschinenbeschreibung
Technische Daten
HME Schwenkbiegemaschinen
Typ: HPB 3106 DPV
Arbeitsbreite (Nutzlänge)
3.100 mm
Biegeleistung (Kantleistung) (bei 520 N/mm2)
6,0 mm
Zudrücken (bei 650 N/mm2) 2,0 mm
minimale Schenkellänge (Bordhöhe) bei maximaler Blechstärke
35 mm
minimaler Biegeradius bei maximaler Blechstärke
8 mm
maximaler Radius beim Runden
80 mm
maximale Öffnungsweite Oberwange
450 mm
maximale Verstellbarkeit Drehpunkt
36 mm
maximale Verstellbarkeit Biegewange
100 mm
maximaler Schwenkbereich Biegewange
135°
Biegewangengeschwindigkeit (auf / ab) ca.
25°/s
Oberwangengeschwindigkeit (auf / ab)
11 mm/s
Antriebsleistung Oberwange
7,5 KW
Antriebsleistung Biegewange
11,0 kW
Anschlussspannung
400 V / 50 Hz
Steuerspannung
220 V / 24 V
Nennstrom der Zuleitung
50 A
Die Daten haben nur orientierenden Charakter und sind in ihren Angaben
unter Berücksichtigung der ständig fortschreitenden Entwicklung und
laufenden Veränderungen unverbindlich.
Dimensionen
HME Schwenkbiegemaschinen
Typ: HPB 3106 DPV
Breite A ca. 5.100 mm
Arbeitslänge B 3.100 mm
Höhe C ca. 1.845 mm
Tiefe D ca. 1.390 mm
Tiefe K mit Hinteranschlag 1000 mm ca. 2.830 mm
Masse der Maschine ca. 9.300 kg
Technische Spezifikation
Steuerung HME Schwenkbiegemaschinen
HPB mit SIMATIC TOUCH
• Anzeige aller Maschinenfunktionen sowie Maschinen- und
Bedienfehler als Text
• Bedienerführung bei Parametereingaben
• keine Referenzfahrten notwendig
• Stückzähler
• Bedienarten Hand, Teilautomatik und Automatik verfügbar /
Bedienung über Fußschalter
• Speichermöglichkeit für 100 Produkte, wobei die Produkte aus 16
Biegeschritten bestehen können
• für jedes Produkt werden vom Bediener vorgegeben:
Werkzeughöhe
Klemmpunkt der Oberwange
Drehpunkteinstellung
Biegewangeneinstellung
Kettenmaßeingabe möglich
• für jeden Biegeschritt werden vom Bediener vorgegeben:
Blechdicke
Biegewinkel
Oberwangenöffnungsweite
Anschlagmaß (bei Ausrüstung mit gesteuertem Anschlag)
• standardmäßige Oberwangenpositionierung; die Oberwange fährt
auf das vom Bediener eingestellte Klemmmaß (Oberflächenschonung des
Werkstücks)
• definiertes Zudrücken des Werkstückes ist in jedem Biegeschritt
innerhalb einer Biegewinkelfolge möglich
• weitere Optionen sind steuerbar:
Vorder- und Hinteranschlagsysteme
hydraulische Werkzeugklemmungen
schwenkbare Oberwange zum Entnehmen geschlossener Profile
kunden- bzw. auftragsspezifische Anschlag- und
Automatisierungstechnik
Technische Spezifikation

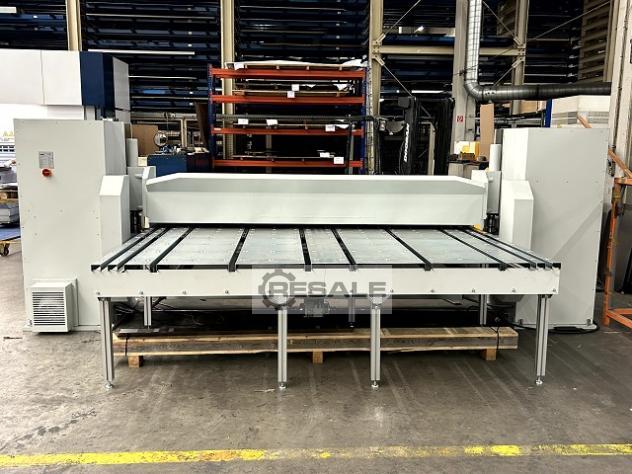

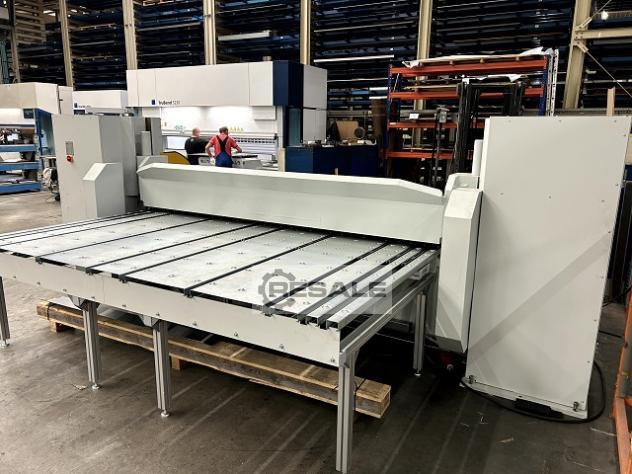

Hinteranschlag für HME Schwenkbiegemaschinen
Modellreihe HPB
• Ausführung als stabile Schweißkonstruktion aus Stahlprofilen
• Anschlagmaße über Maschinensteuerung in Biegeschritten frei
programmierbarer
• Antrieb über gesteuerten Elektromotor zur Positionierung
• Auflagetisch als geschlossene Ausführung (verzinkte Paneelen mit
Kugelrollen)
• Anschlagfinger mechanisch versenkbar (optional pneumatisch über
Maschinensteuerung)
• einreihig angeordnete Anschlagfinger, serienmäßig bestehend aus
zehn Anschlagfingern
• optional zweireihig angeordnete Anschlagfinger, pneumatisch
ansteuerbar, zur Verlängerung des maximalen Anschlagmaßes
• minimales Anschlagmaß: 10 mm
• maximales Anschlagmaß: 1000 mm
• Verfahrgeschwindigkeit: 12 m/min
• Positioniergenauigkeit: 0,1 mm
• optional kundenspezifische Geometrie und Anschlagmaße lieferbar
