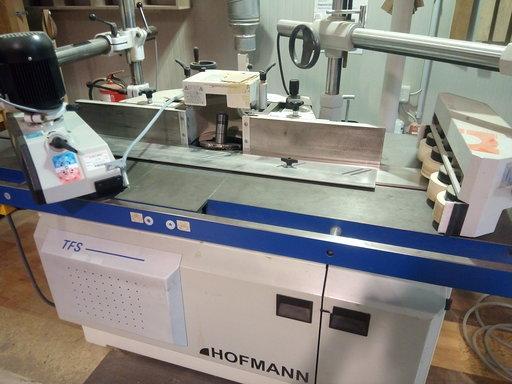

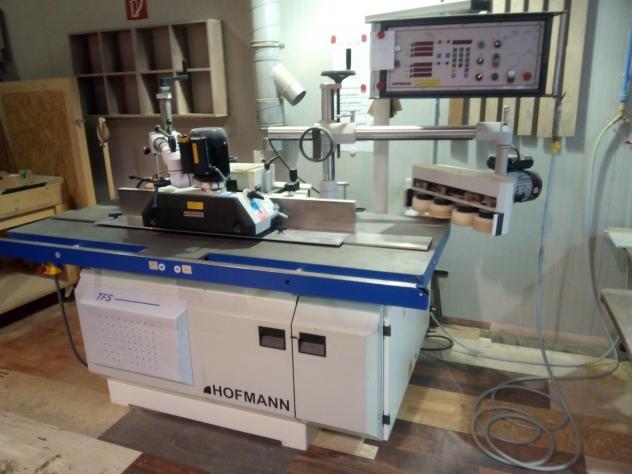

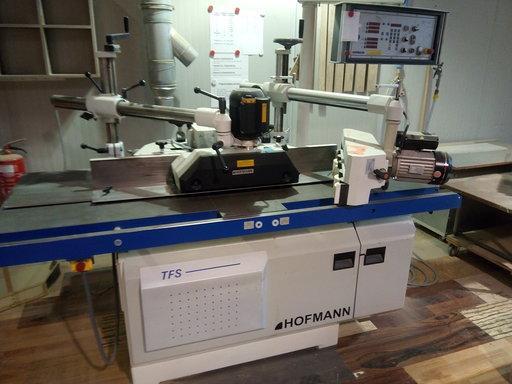

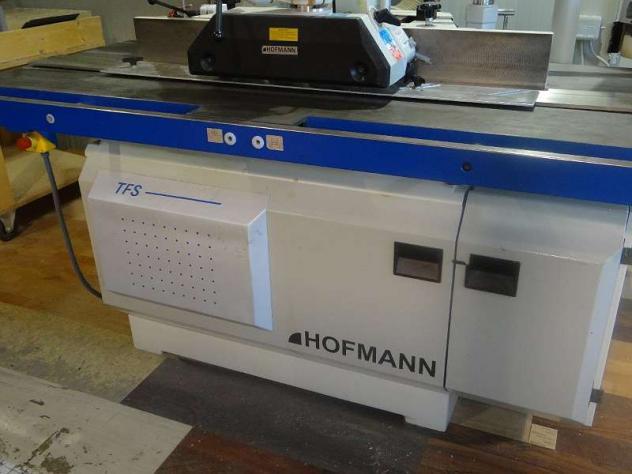

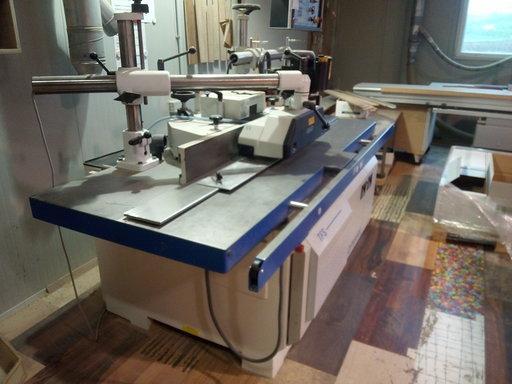

Tischfräsmaschine TFS 1245 in CE-Ausstattung
Maschine beiderseitig um 45,5° schwenkbar
• Bewährte Gussausführung
• Tischgröße 1.250 x 815 mm, stark verrippter Gusstisch, feinst
gehobelt
• Tisch mit Tischschieber. Einstellung über Gewindeantrieb,
inklusive Tischeinsatz aus Aluminium mit Hart-coat Beschichtung für
Werkzeuge bis Ø 250 mm mit
Schnellverschluss und Zwischeneinsatz zum schnellen
anpassen
• Maschinenhöhe 890 mm
• Werkzeugablage. • in Ständer integriertes Zubehörfach
• Konus der Frässpindel MK 5, Fräsdorn Duo ? 30 x 140 mm
• Elektrische Höhenverstellung der Frässpindel ca. 145 mm im Eil-
und Schleichgang, LED-Anzeige auf 1/10 mm
• 4 Drehzahlen 3.000/4.500/6.000/9.000 UpM; •
LED-Drehzahlanzeige
• Bedienelemente im Schaltpult nach oben
• Elektronisches Anlauf- und Bremsgerät
• doppelseitige Schwenkaggregatlagerung in 2 Segmentführungen
• Fräsanschlag Typ 2601 Effizient mit Gesamtverstellung über
Handrad nach Digitalzähler und Backenfeineinstellung der Einlaufbacke
über Zylinderdrehknopf,
mit Nonius. Gussanschlagbacken 500/500 mm mit Aufnahme für
Sicherheitslineale und Kehlbrett. Werkzeug-Ø max. 250 mm. (Nach
Abheben des
Anschlags ist der komplette Tisch frei verfügbar • nach
Wiederaufbau muss keine Referenzfahrt durchgeführt werden)
• Elektrische Spindelblockierung (ungewolltes Einschalten wird
verhindert)
• Maschinensteckdose abgesichert mit Stecker für Vorschubapparat
mit Ein-/Austaster im Maschinenschaltpult
• Maschine wartungsarm
• HOFMANN Frässchutz „Centrex, Bogenfrässchutz TAPOA zum Fräsen
am Anlaufring mit Absaugstutzen,
• 2 Absaugstutzen Æ 120 mm; Luftgeschwindigkeit 20 m / sek.
• Links-/Rechtlauf; Rechtslauf über Zweihandbedienung mit
Warnanzeige
• Elektrische Ausrüstung nach VDE/EN 60204 mit Hauptschalter,
Not-Aus-Taster, Motorschutz und Wicklungsschutz, Unterspannungsschutz,
Kontakt zum Ansteuern der Absaugung
• Zubehör: Bedienwerkzeug, Fettpresse, Bedienungsanleitung
• Gewicht: ca. 950 kg
• Lackierung: grauweiß, achatgrau, signalblau, weißaluminium
• CE-konform • BG-Holzstaubgeprüft Nr. 021056
• Arbeitsplatzbezogene Emissionswerte dB(A) nach DIN 45635 Teil
1650
Leerlaufgeräusch 69,0 dB(A)
Arbeitsplatzbezogener Staubemissionswert: 1,04 mg/m³ Luft

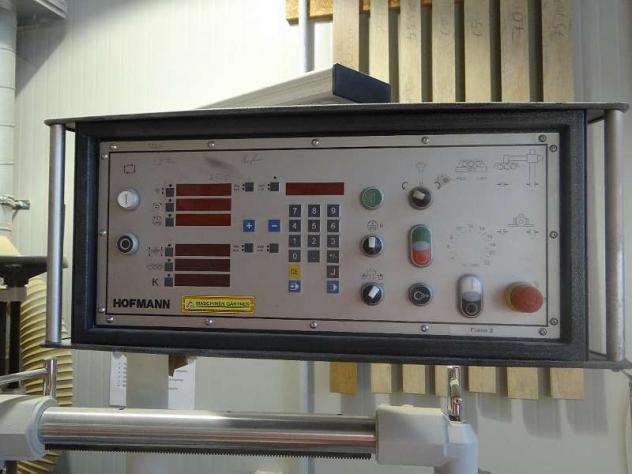

• Vorwählautomatik für die Höhen- (und Schwenkverstellung
bei TFS 1245) mit anschließender
• Positionierung
• Tastatur für die Maß- und Programmplatzeingabe
• LED-Anzeige für den
Soll-/Istwert.
• 99 Programmspeicher für wiederkehrende Maße
• Reset (Kettenmaßfunktion)
für Achse „Höhe (optionale Achsen wie Anschlag und
Funktionsstativ können hiermit auch
positioniert und gespeichert werden)
-) Tischgröße 2.050 x 815 mm inkl. ausziehbare Auflage um 700
mm
-) Tischeinsatz aus Aluminium mit Hardcoat-Beschichtung für
Werkzeuge bis Ø 160 mm,
Optimiert die Tischöffnung bei kleineren Werkstücken
Fräsanschlag Typ 2620 (anstatt Standardanschlag Typ 2601
Effizient)
Gesamtverstellung über Handrad nach
• LCD-Anzeige
• Umschaltmöglichkeit auf Werkzeug-Nullmaß
• Digitalanzeige für die Einzelbackenverstellung
• doppelt geführter Anschlag mit größerer Spannfläche für die
Anschlagbacken und
• zweifacher Klemmung
• inklusiv Schnellspannsystem für die Anschlagbacken
• Anschlagjustierung zur Mitte Frässpindel
• Nach Abheben des Anschlags ist der komplette Tisch frei
verfügbar
• nach Wiederaufbau muss keine Referenzfahrt durchgeführt
werden
-) 2 Splitterzungen Alu eloxiert
-) Sicherheitslineale eloxiert (5 Stück) und Kehlbrett zu den
Gussbacken

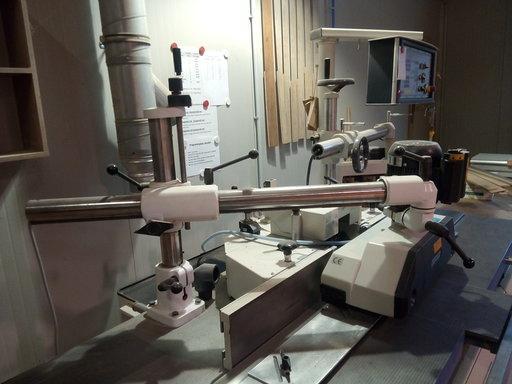

-) Vorschubapparat Typ 2048
Motor 0,75 kW, 4 Rollen, 8 Geschwindigkeiten, inkl. Stativ mit
Zählwerk,
Horizontalrohr 1050 mm, Verstellhebel Komfort
