Übersicht der Ausstattung:
- Werkstückauflage-Scherenausführung mit Rollenauflage, 1000 mm
ausfahrbar
- Einlauflineal automatisch verstellbar
- Festanschlagseite links
- Einlaufsperre pneumatisch gesteuert
- Oberdruck über angetriebenen Verbundkeilriemen
- Höhenverstellung elektrisch
- Werkstücktransporteinrichtung über Transportkette mit
Gummiauflage
- Trennmittelsprühaggregat oben/unten
- Fügefräsaggregat 2 x 3 kW
- Verleimteil A20 Mit 2 Rollen, bestehend aus Werkstückvorwärmung,
Quickmelt Auftragseinheit mit Schnellspannsystem, 2-Rollen-Magazin,
Druckzone C (autom. verstellbar, mit 1 Vorpressrolle und 6
Nachpressrollen)

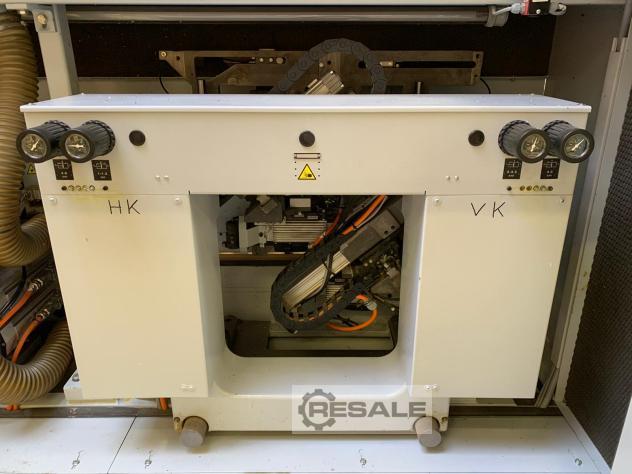

- Kappaggregat HL84 0,8 kW, mit autom. Verstellung Fase/Gerade sowie
pneum. Verstellung Bündig-/Überstandskappen
- Vorfräsaggregat 1,5 kW, pneum. Verstellung
Bündi-/Überstandsfräsen
- Formfräsaggregat FK11 mit autom. Verstellung von Fase- auf
Radiusfräsen
- Profilziehklinge PN10 (mit. pneum. Verstellung zum seitlichen
Wegfahren)
- Finishaggregat (mit. pneum. Verstellung zum seitlichen Wegfahren),
bestehend aus Leimfugenziehklinge und Schwabbelaggregat
- PowerControl PC22 Steuerung
- Fernbedienung
- Werkstückführung für FK-Gerät
Technische Daten:
- Vorschub ¦ 18 - 25 m/min
- Vorschub max. mit FK11 ¦ 20 m/min
- Arbeitshöhe ¦ 950 mm
- Pneumatikanschluss ¦ 7-8 bar
- Gesamtlänge ¦ 7755 mm
- Werkstückbreite min:
- Bei Werkstückdicke 12-22 mm ¦ 60 mm
- Bei Werkstückdicke 23-40 mm ¦ 105 mm
Abhängig von der Werkstücklänge
- Werkstücküberstand ¦ 30 mm
- Werkstückdicke ¦ 12 - 40 mm
- Werkstückdicke ab 8 mm (nur Längsbearbeitung ohne Eckenkopieren/
rofilziehklinge/ohne Deckschichtüberstand)
- Werkstückdicke bis 60 mm bei Vorschub max 20m/min Vorschub
- Kantenmaterial Rolle ¦ 0,3 - 3 mm
- Kantenquerschnitt max: ¦
- Bei PVC ¦ 135 mm²
- Bei Furnier ¦ 100 mm²
- Rollendurchmesser max. ¦ 830 mm
- Kantenmaterial Streifen ¦ 0,4 - 20 mm
- Kantenquerschnitt max: ¦
- Bei Streifen ¦ 900 mm²
