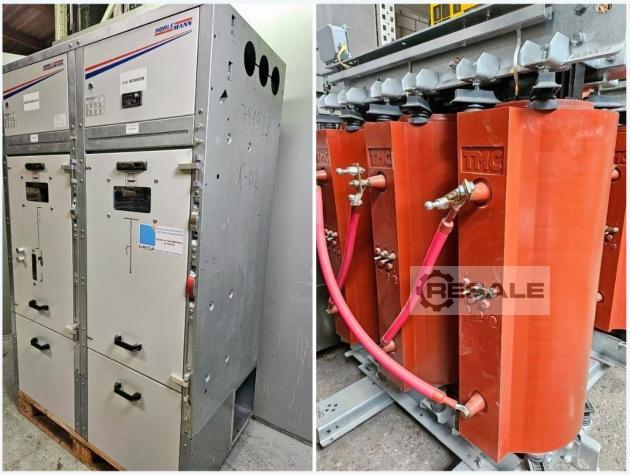

Schaltanlage Trafostation HORLEMANN HR10U-S

Horlemann HR10U-S Schaltanlage 12 kV
HR 10U die universelle Schaltanlage für die Industrie und Versorgungswirtschaft

Modular aufgebaute Mittelspannungs-Schaltanlage für Die Verteilung Von Solarstrom

Schaltanlage:
Hersteller: Hörtemann
Schaltung: KKÜHTTT
Typ: HR10U-S
Bemessungsspannung: 12 kV
Bemessungsstrom: 630 A
Kurzschlussleistung: 20 kA/1s
Höhe: 1900 mm
Breite: 4550 mm
Tiefe: 750 mm
Zellenbreite: 7 x 650 mm
Sammelschiene: AL 50 x 10 mm

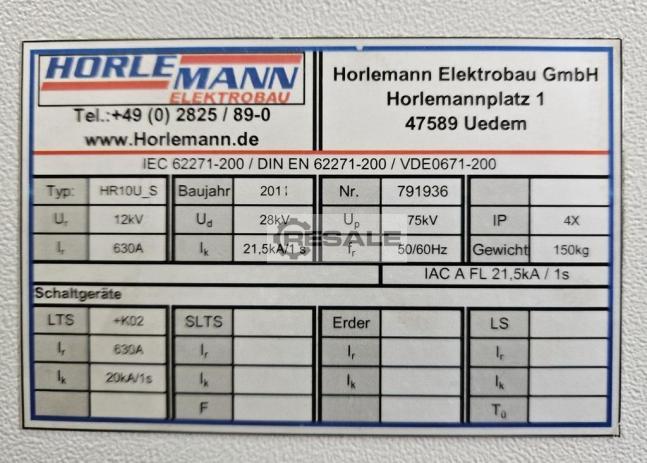

Bemessungsdaten HR10U:
Ur: 12 kV Ir: 630 A
Up: 75 kV Ik: 20 kA (1s)
Ud: 28 kV Ip: 50 kA
Fr: 50 Hz IAC: AFL 25 kA (1s)
IP: IP4X

Gemäß IEC-62271-200 (VDE 0671-200); 2003-11

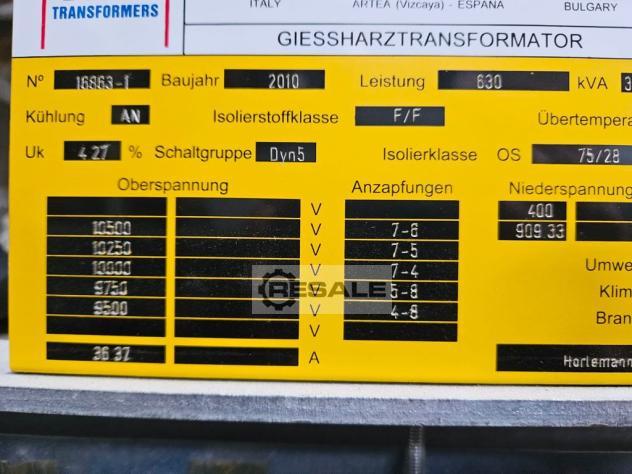

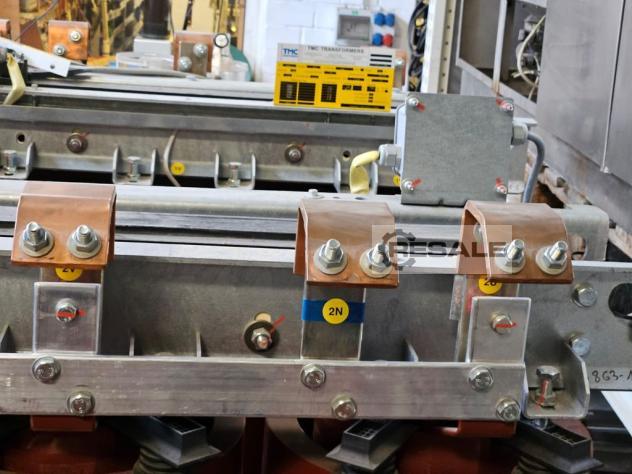

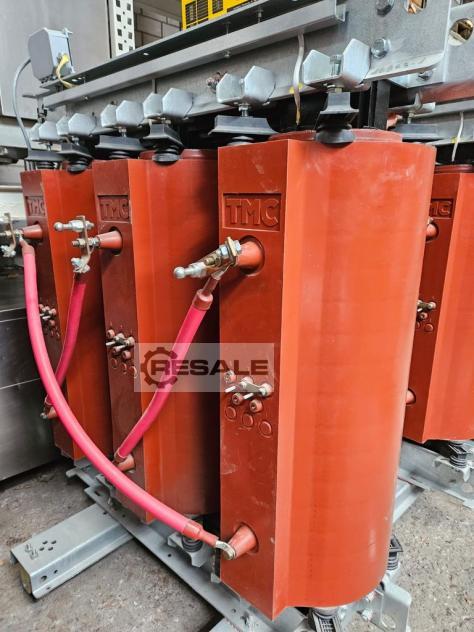

TMC Giessharztransformator:
Bauart: Gießharz
Oberspannung: 10 kV
Unterspannung: 400-230 V
Schaltung: Dyn5
Baujahr: 2010
Gewicht: 1,8 t

Die Druckentlastung der Schaltanlage erfolgt über einen Druckentlastungsraum im unteren Bereich des Schaltfeldes

Unterlagen:
Prüfbericht
Schaltplan
