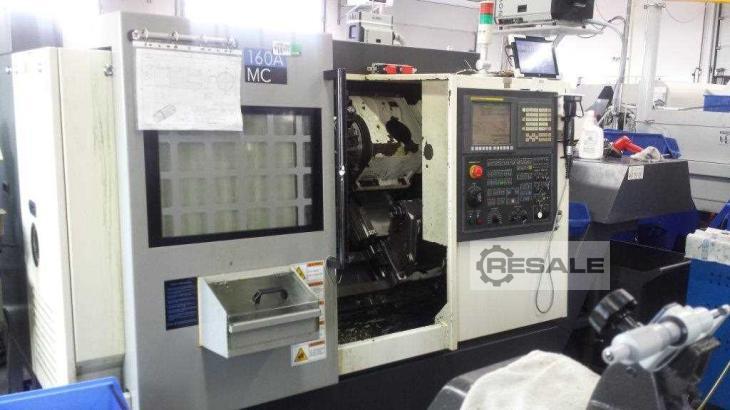

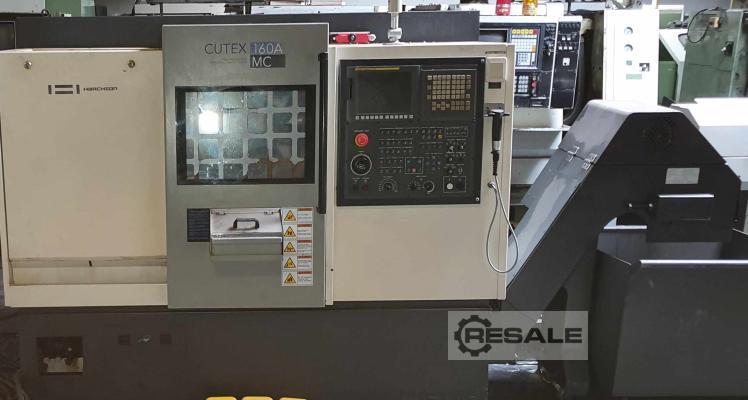

CNC Drehmaschinen HWACHEON Cutex-160A MC

Drehdurchmesser:260 mm

Drehlänge:225 mm

Maschinenart: CNC-Drehmaschine
Hersteller: Hwacheon
Typ: Cutex-160A MC
Baujahr: 2010

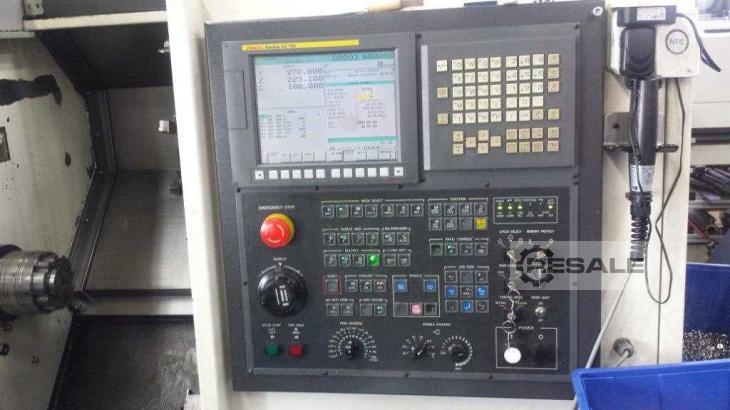

Steuerung: Fanuc 0i-TD
Ursprungsland: Korea
Lieferzeit: ab Lager

Angetriebene Werkzeuge
Dreh- und Frässpindel
Inklusiv Reitstock
Inklusiv Stangenlademagazin
Hohe Produktivität

Diese horizontale CNC-Drehmaschine befindet sich in einem sehr guten Zustand. Durch die Grund- und Zusatzausstattung besitzt die Maschine kurze Schaltzeiten vom Revolver und eine hohe Eilgangsgeschwindigkeit. Durch die 3-Achsenbearbeitung und der zusätzlichen Dreh- und Frässpindel können Werkstücke vielseitig und effektiv bearbeitet werden. Der zusätzliche Reitstock und das zugehörige Stangenkurzlademagazin erhöhen die Produktivität der Fertigung. Für Serienproduktionen eine wirtschaftlich effektive Gebrauchtmaschine.

Maschinenausstattung
Späneförderer für seitliche Anbringung und Spänekübel

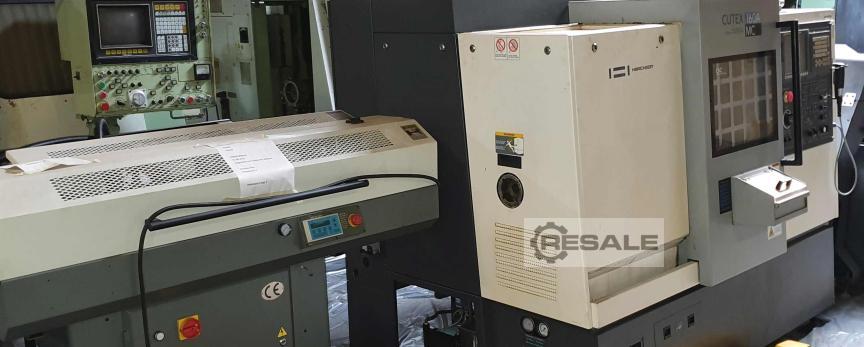

Stangenkurzlademagazin
Schnittstelle für Stangenvorschubeinrichtung

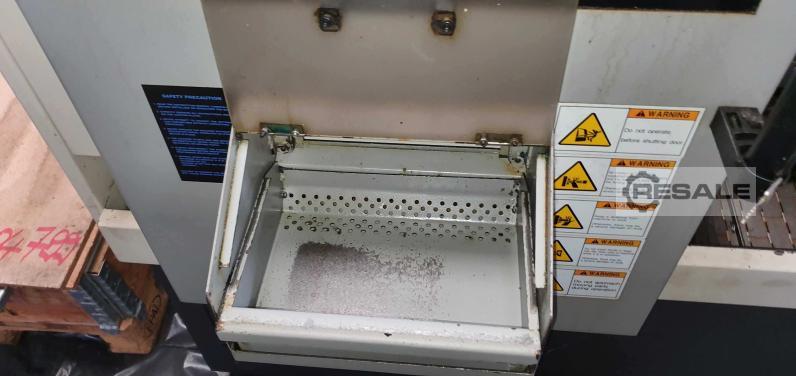

Werkstück-Auffangschale (Teilefänger)
Dreh- und Frässpindel
Bestätigungsschalter für Futter (auf/zu)
C-Achsen-Indexierung
Angetriebene Werkzeuge
Reitstock schleppbar
Linearführungen

Technische Daten
Leistungsvermögen
Schwingdurchmesser über Bett: 550 mm
Max. Drehdurchmesser: 260 mm
Max. Drehlänge: 225 mm
Spannfuttergröße: 6
Spindel
Spindelnase (ASA): A2-5
Max. Spindeldrehzahl: 6000 U/min
Spindelbohrung Ø: 56 mm
Max. Stangendurchlass Ø: 45 mm
Spindelmotor: 15/7,5 kW

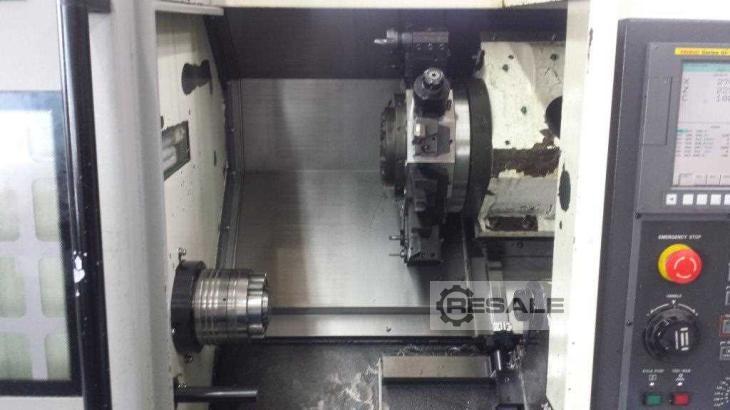

Revolver
Werkzeugrevolver-Anzahl der Stationen: 12 Positionen
Revolverschaltzeit (s/Stationen): 0,15
Vorschubgeschwindigkeiten
Eilgang X-Achse: 36 m/min
Eilgang Z-Achse: 36 m/min
Max. Verfahrweg X-Achse: 170 mm
Max. Verfahrweg Z-Achse: 335 mm
Vorschubmotor X/Z: 3,0/1,8 kW
Reitstock
Pinolendurchmesser: 60 mm
Pinolenhub: 80 mm
Kegelbohrung/Reitstockaufnahme: 4 MK
Dreh-Frässpindel
Spindelmotor 3,7/2,2 kW
Max. Spindeldrehzahl: 5000 U/min

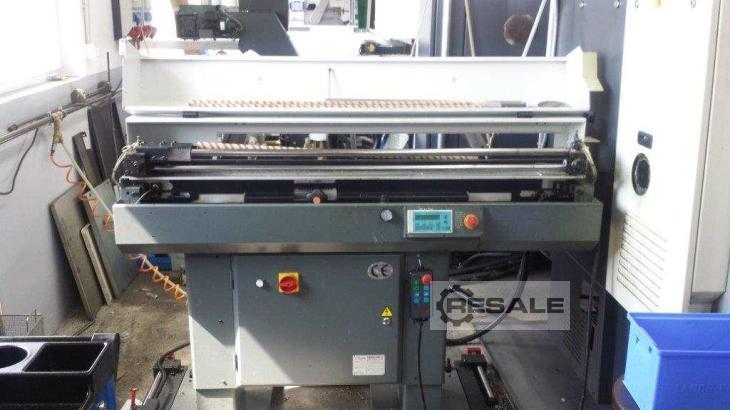

Stangenlademagazin
Hersteller: Fedek Machine Co.
Typ: DH-65
Min./max. Stangenlänge: 280/1200 mm
Stangendurchmesser: 5-65 mm
Abmessungen LxBxH: ca. 1620×620(1200)x1400 mm

Maschinenmaße ohne Zubehör LxB: ca. 2373 x 1520 mm
Maschinenlänge gesamt (Maschine + Stangenlader, Späneförderer): ca. 5000 mm
Maschinenhöhe: ca. 1720 mm
Gewicht: ca. 3650 kg

Optional
Diverse Werkzeuge
Transportorganisation und -durchführung
Maschineneinbringung und -aufstellung
Maschineninbetriebnahme und produktionsbereite Übergabe
