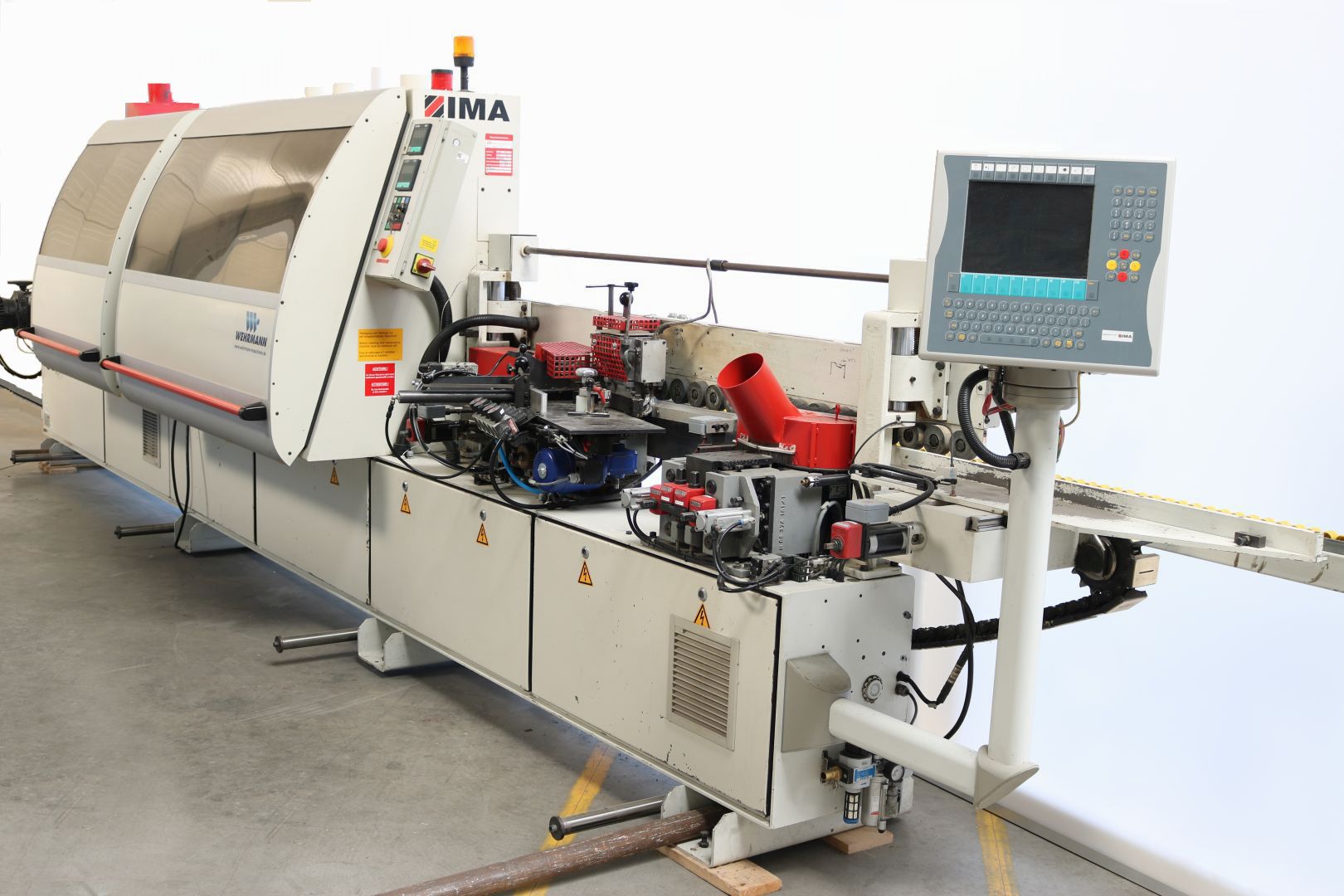

Einseitige Kantenanleimmaschine COMPACT PC-622
IMA
COMPACT PC-6220 F
Gebrauchtmaschine
eins. Kantenanleimmaschine
Fabrikat: IMA
Typ: COMPACT PC-6220 F
Baujahr: 2000
Linksmaschine
Werkstücktransport über angetriebene Transportkette und
verstellbaren Oberdruck, Beckhoffsteuerung
Platzbedarf LxBxH mm: 7400x1500x2000mm
Gewicht: ca. 3600kg
Technische Daten:
Kantenmaterial:
a) Furnier-/Rollen- und Streifenware,
b) Kunststoff-/Rollen- und Streifenware
c) Massivholzleisten
min. Kantenhöhe = ca. 14 mm
max. Kantenhöhe = ca. 55 mm
min. Kantendicke = ca. 0,4 mm
max. Kantendicke = ca. 20 mm
min. Plattendicke = ca. 10 mm
min. Plattendicke = ca. 16 mm bei Einsatz des Multi
funktionsaggregates
max. Plattendicke = ca. 50 mm
min. Plattenbreite = c a . 60 mm
min. Plattenlänge = ca. 150 mm
max. Leisten = ca. 20x50 mm
Plattenausstand aus der Kettenbahn = ca. 35 mm
Pneumatikanschluss: ca. 7 - 8 bar
Die Grundmaschine der IMA-COMPACT-PC besteht aus:
a) Grundgestell, sowie Gehäuse für Elektroinstallation
b) Antrieb für den Werkstücktransport durch mechanisch regelbaren
Getriebemotor, Vorschubgeschwindigkeit ca. 8-20 m/Min. (Nicht
gleichzusetzen mit der Arbeitsgeschw.)
c) Transportkette (80 mm breite + 60 mm lange Kettenplatten)
d) Oberdruck, bestückt mit: 2 Reihen gummierter Rollen,
Höhenverstellung (ca. 50 mm) zentral über ein Handrad

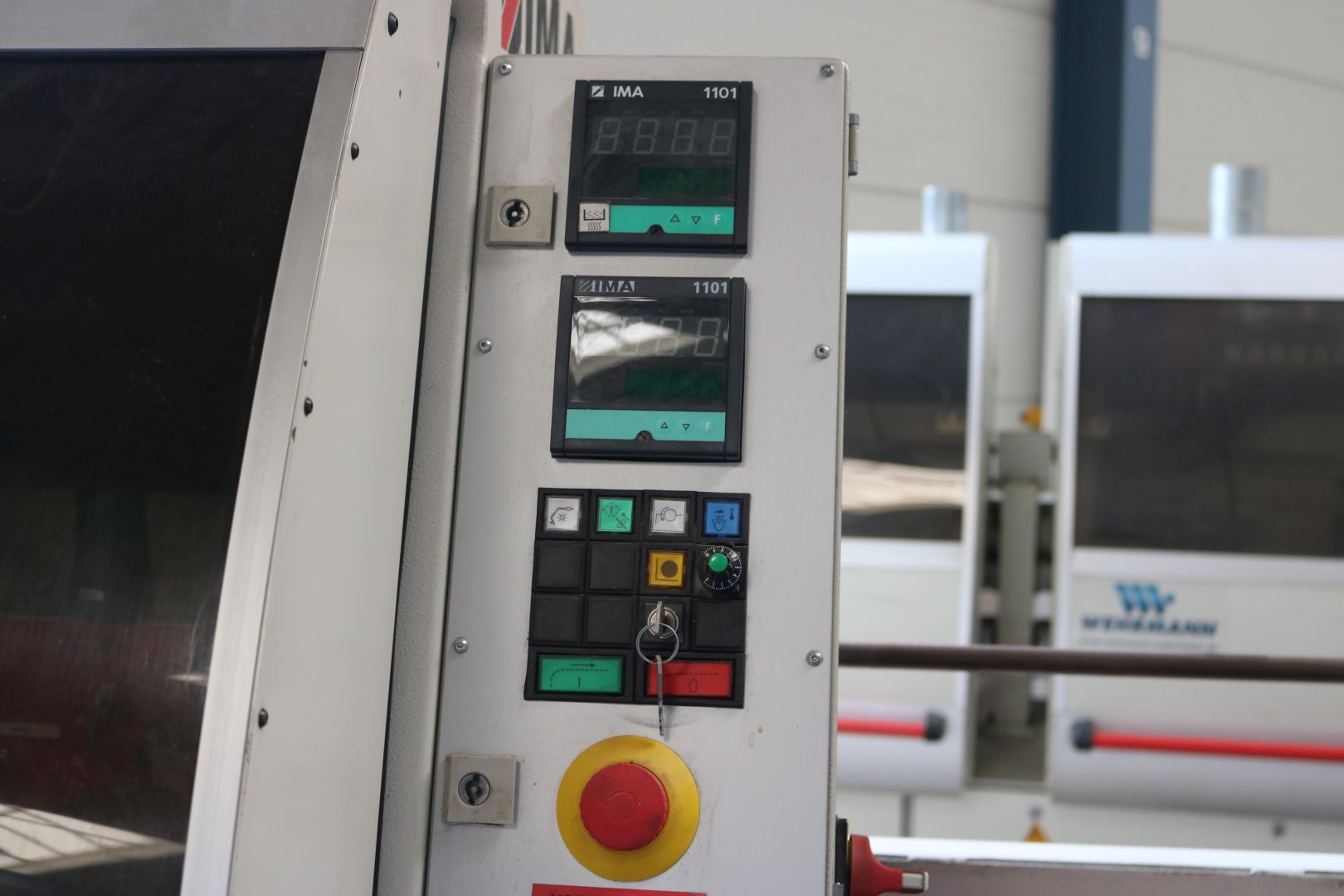

e) IMATRONIC 121 SPS-Steuerung mit Zentralgerät und Bedienfeld;
Fabrikat Beckhoff
f) Elektroinstallation nach EN, Schaltelemente im Grundgestell,
Bedienungselemente in einem separaten Steuerpult untergebracht.
i) Ausziehbare Stutzschiene ca. 700 mm fur breite Werkstücke
Verstellung über NC Achse: horizontal verstellbares, unbeheiztes
Anschlaglineal, Druckzone, Bündigfräsen, Multifunktionsaggregat,
Profilziehklinge
Fügefräsaggregat
mit 2 Motore á 3 kW, 400 V, 200 Hz, 12000 UpM, im Gleichlauf und
Gegenlauf arbeitend, mit Blasdüse zum Entfernen loser Partikel an der
Werkstückseite und Infrarotstrahler zum Erwärmen der Werkstücke.
Verleimaggregat mit geschlossenem Ölbadgetriebe, Temperaturregelung
mit separatem Leimwalzenantrieb und
1 Hauptandruckrolle, 5 Nachpressrollen mit mech. Digitalanzeige,
Andruckrollen einzeln seitlich gefedert und justierbar.
Schmelzkleberleimangabe 0,8 l kompl. m. Heizpatrone u.
Anschlusssteckern max. Kantenhöhe 50 mm
Einfachrollen/Leistenmagazin, Zuführwinkel 8° für Rollenmaterial
bis 3 mm und Leisten bis 20 mm, Trennmesser pneumatisch gesteuert, bis
3 mm Kantendicke, max. Kantenquerschnitt 120 qmm, incl.
Rückhaltevorrichtung für die Rollenware, max. RollenØ 860mm
Kappaggregat
2 Motoren á 660 W, 400 V, 200 Hz., 12000 UpM, am Oberdruck montiert
zum Kappen des vorderen und hinteren Kanten /bzw.
Leistenüberstandes,
min. Plattenausstand: ca. 30 mm + max. Kanten- bzw. Leistenstärke
min. Plattenlänge: ca. 150 mm
min. Abstand zwischen 2 Werkstücken ca. 650 mm
max. Arbeitsgeschwindigkeit: 20 m/min.
Vorder-/Hinterkantentastschuh aussteuerbar
max. Kantenhöhe 55 mm ,max. Kantendicke 20 mm
hor. pneum. Schwenkvorrichtung 0+10°
mit pneumatisch ausrückbarer Seitentastung,
manuell positionierbar über Digitalanzeige,

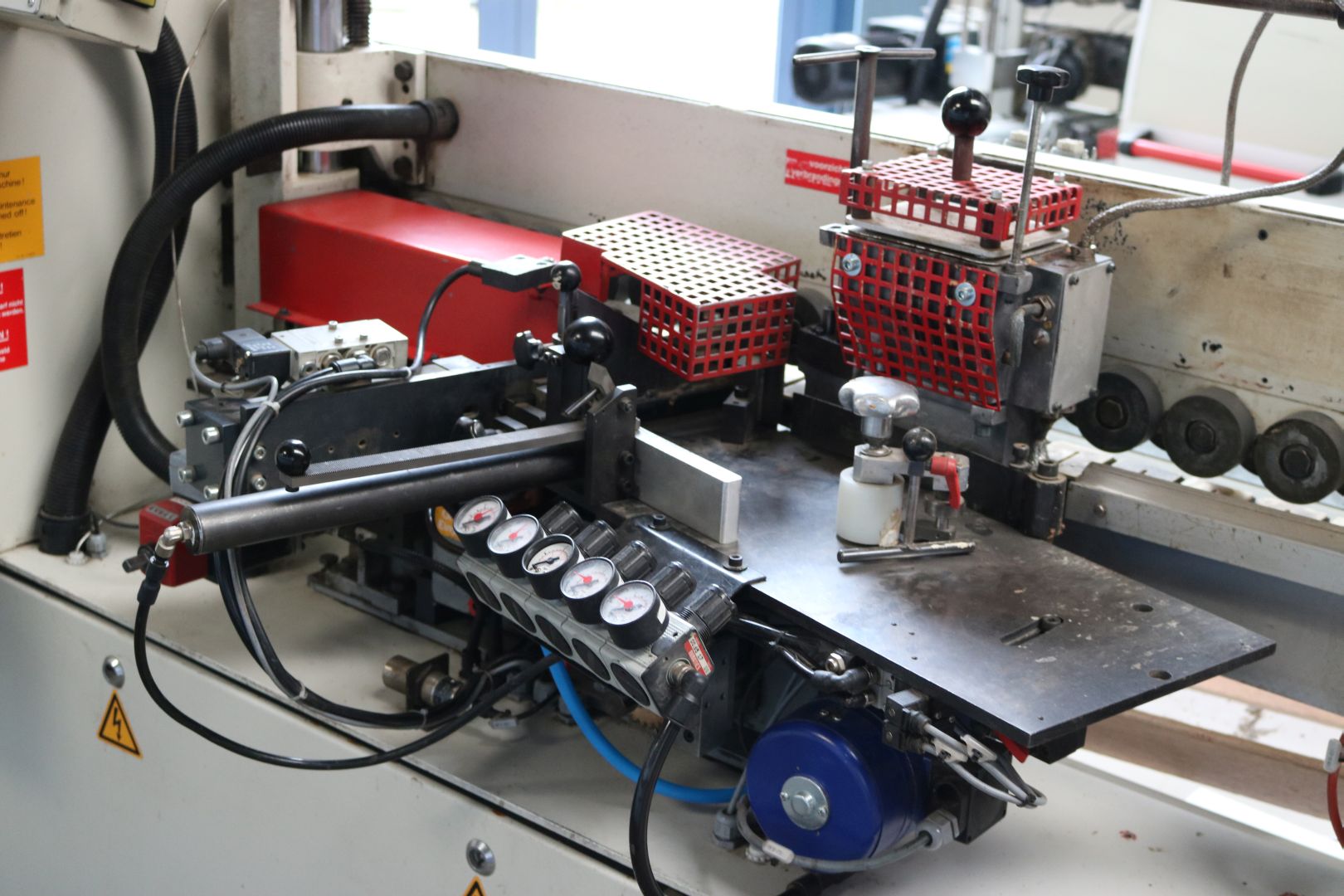

Fräsaggregat zum Bündigfrasen von oben und unten, für 2 Motoren á
1850 W, 400 V, 200 Hz, 12000 UpM
max. ca. 3 Grad schwenkbar (bei Werkstückdicken über 25 mm), mit
Höhentastung, ohne seitliche Tastung, Motoren übereinander
angeordnet

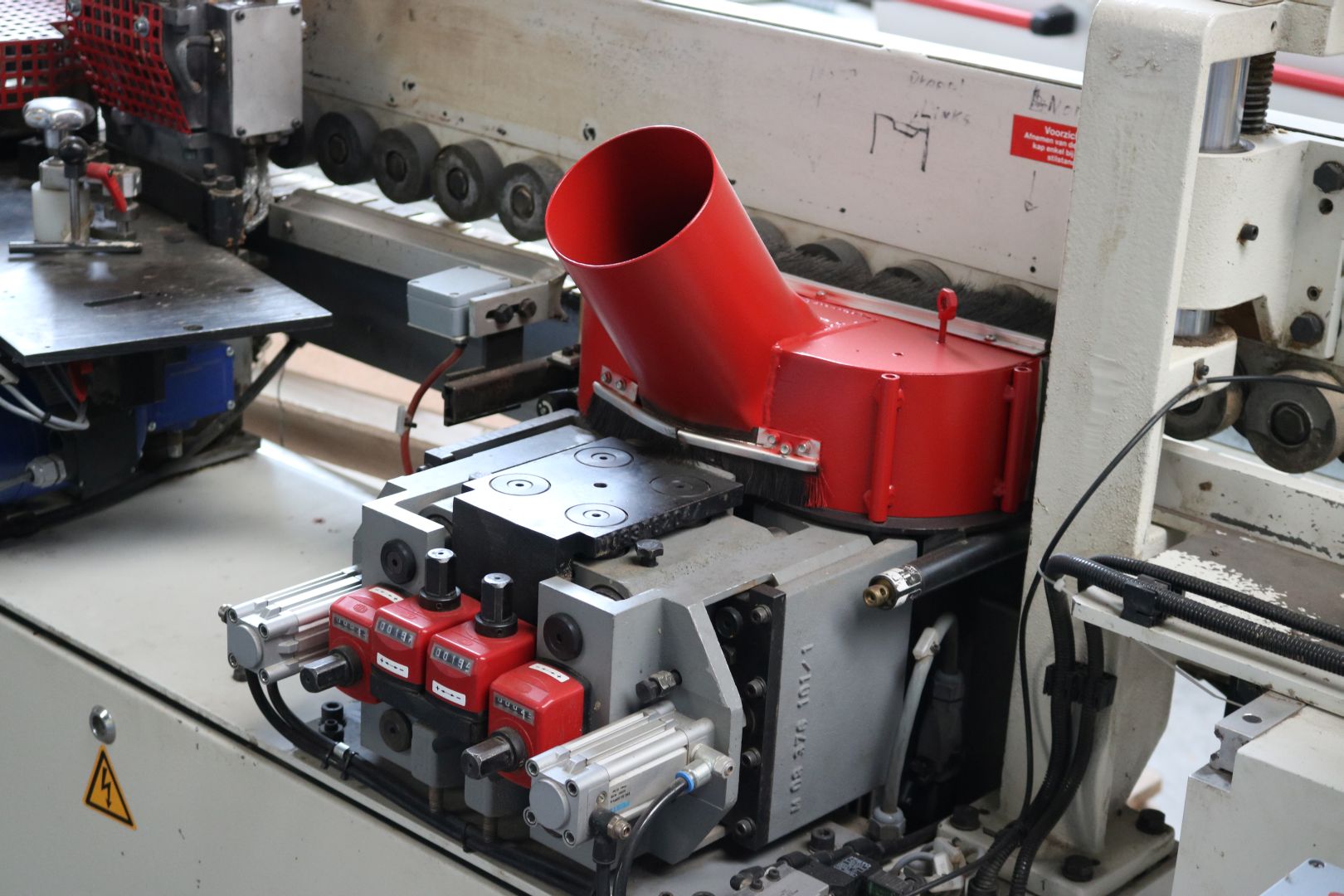

Mehrfachbearbeitungsaggregat zum Feinfräsen oder Profilfräsen der
oberen Längskante sowie der vorderen und hinteren Kante, mit Höhen-
und Seitentastung, pneumatische Vorschubbewegung horizontal und
vertikal.
mit 1 Motor 660 W, 400 V, 200 Hz, 12000 UpM,mit
Schnellwechseleinrichtung
Profilziehklingenaggregat
Spänefangkasten für Profilziehklingenaggregat
Selbsttastendes Ziehklingenaggregat

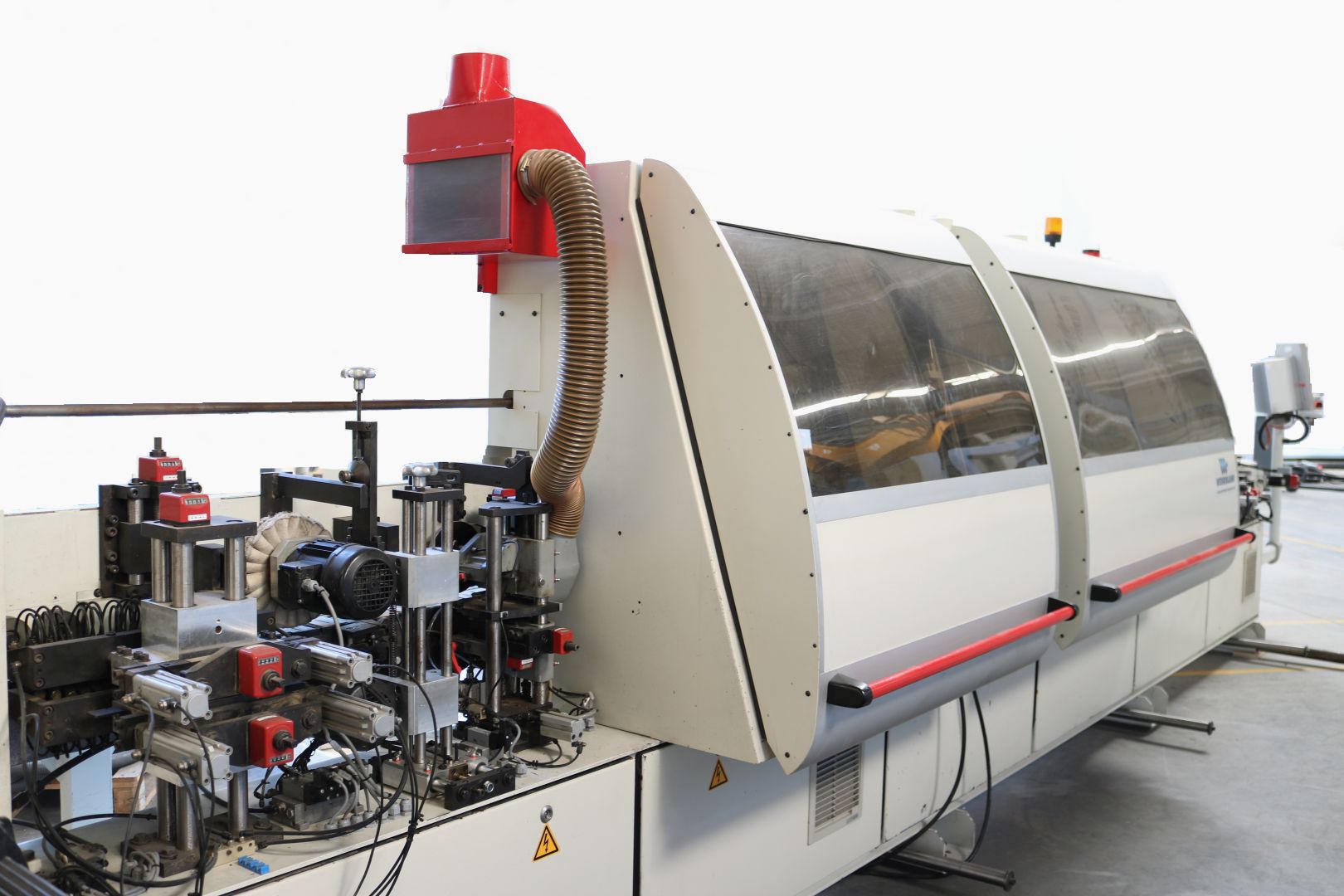

Fasschleif/Schwabbelaggregat,
Glätteaggregat zum Glätten der gefrästen und abgezogenen
PVC/ABS-Profilkante, für R=1,3-4 mit 1 oberen und 1 unteren
Glättezone, mit horizontaler, pneumatischer Ausrückvorrichtung, min.
Werkstückdicke 16 mm
Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen
Auftragsbestätigung. Daten dienen zur Information und sind nicht
verbindlich.
