Technische Daten (unter Vorbehalt):
Maschine:
Konstanter Werkstückausstand aus der Kettenbahn: 38 mm (incl. Kante
bei Kantendicken 0,3 - 3 mm)
min. Durchlaufbreite: 65 mm
bei max. Werkstückdicke von 25 mm
min. Werkstücklänge in Vorschubrichtung: 150 mm
Grundhöhe (Oberkante Kettenbahn): 960 mm
Werkstück:
min. Werkstücklänge: 150 mm
min. Werkstückbreite: 65 mm
min. Werkstückdicke: 8 mm
max. Werkstückdicke: 40 mm (mit Kopierfunktion)
max. Werkstückdicke: 60 mm (ohne Kopierfunktion)
kleinstes Werkstück: 150 mm x 150 mm, bzw.
65 mm x 300 mm
seitlich überstehendes Beschichtungsmaterial: 0 mm
Kantenmaterial: Papier, Kunststoff und Furnier
min. Höhe: 14 mm
max. Höhe: 65 mm
Rollenmaterial:
min. Dicke 0,3 mm
max. Dicke 3,0 mm
Furnierkanten eingeschränkt möglich bis max. 1,0 mm
max. Querschnitt 130 mm²
min Kantenlänge 160 mm
max. oberer Kantenüberstand: 5 mm
Ausstattung:
- Antrieb für Durchlaufgeschwindigkeiten von ca. 6 - 30 m/min.,
elektronisch regelbar (Vorschubgliederkette mit 80 mm breiten
Platten)
- Oberdruck mit 70 mm breiten Keilriemen
- Rollenstützschiene, max Abstand Kettenbahn ca. 500 mm
- Anforderung Absaugung: Luftgeschwindigkeit von min. 28 m/sec.
(Unterdruck 2480 Pa)

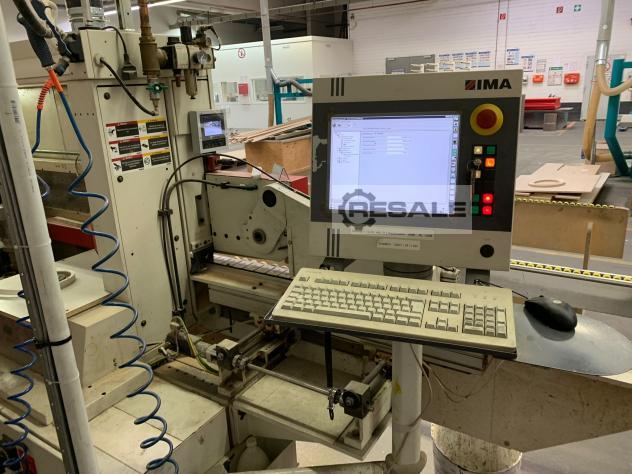

- Maschinensteuerung ICOS open compact
- Horizontal von Hand verstellbares, unbeheiztes Anschlaglineal
- Verlängerter Maschineneinlauf, bestehend aus:
Verstellachse für das Einlauflineal
Linealverlängerung mit zweiter Verstelleinheit

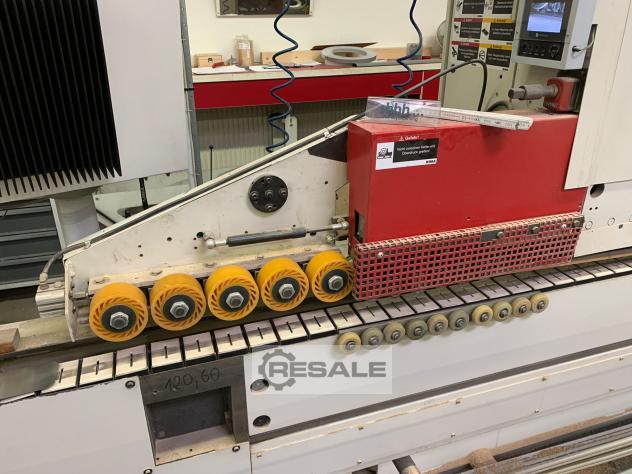

Einzugsvorrichtung, 5 Rollen angetrieben, man hochklappbar
Einlaufverlängerung Novimat um 540 mm für Gleitkette G80
- Doppelfräsaggregat; mit 2 Motore 4,5 Kw, 150 Hz, 9000 UpM mit
elektronische Positioniersteuer. für stufenlose horiz. Verstellung,
vertikale Verstellung mit mechanischer Digitalanzeige, Blasdüse uzm
Entfernen loser Partikel an der Werkstückseite und Schutzhaube
- Verleimaggregat für gerade Kante und Klebstoffangabe an das
Werkstück. Die Kantendicke max. 3 mm, Leimangabe für Werkstückdicke
max. 60 mm, Vorschmelzbehälter ca. 1 1 mit autom. Granulatzuführung
und 2-fach Kantenmagazin
- Kappaggregat, pneum. schwenkbar 0+25°, 2 x 660 W
- Bündigfräsaggregat oben/unten, 2 x 1000 W, mit Höhentastung
- Mehrfach-Bearbeitungsaggregat zum Fase- oder Radiusfräsen der
oberen und unteren Längskante, sowie zum Kopieren der vorderen und
hinteren Werkstückecken. Mit horizontaler und veriktaler Tastung und
motorischer Horizontal-Positionierung
- Profilziehklingenaggregat, mit horizontaler und vertikaler Tastung,
manuell verstellbar
- Ziehklinge mit elektr. horizontaler Positionierung
- Reinigungsmittelsprühaggregat
- Schwabbelaggregat, 2 x 180 W, je individuell vertikal einstellbar
- Nutfräsaggregat 4,5 kW, mit pneum. Einsatzsteuerung, maueller 90°
Schwenkvorrichtung (180-270°) und Absaughaube
