Vorfuehrmaschine Baujahr QIV/2013, 100 Betriebsstunden
Basic
1530

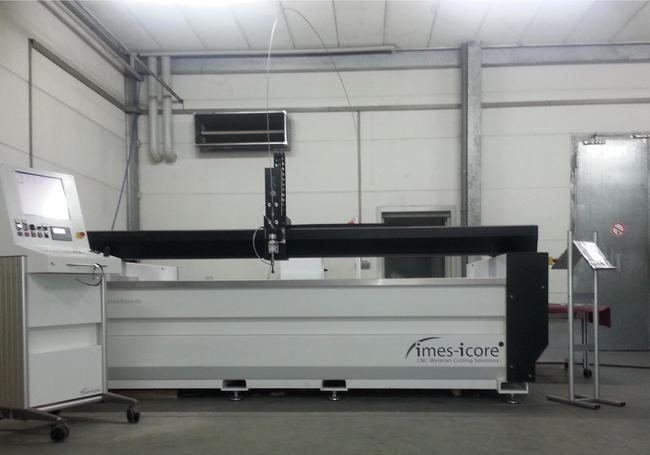

Basic Wasserstrahlbearbeitungszentrum 1530
Arbeitsbereich:
X-Achse 3050 mm
Y-Achse 1550
mm
Z-Achse 150 mm
Das Abrasivwasserstrahlschneiden
macht den Anbau eines mitgelieferten
Abrasivschneidekopfes
erforderlich. Dadurch verringert sich der Abstand zwischen
Schneidekopf und Werkstueck.
Antriebe:
Antriebsseitig kommen umkehrspielfreie
Linearantriebe in
X und Y mit stoerungsfreier CAN-BUS-Kommunikation sowie
Fuehrungen
namhafter Hersteller zum Einsatz.
Damit
wird ein wartungs- und verschleissfreier Betrieb der
Anlage
und die dauerhafte Einhaltung der angegebenen
Positioniergenauigkeit unter Industriebedingungen
gewaehrleistet.
Die Antriebseinheit X-Achse ist auf
Granit gelagert.
Saemtliche Lineareinheiten werden durch
Faltenbaelge und
Abdeckungen zusaetzlich gegen das Eindringen
von Staub und
Wasser geschuetzt.
Genauigkeit: 0,05
mm / Arbeitsbereich
Max.Geschwindigkeit: 15.000 mm/min
Z-Achse motorisch hoehenverstellbar
Deutschsprachige
Bedienersoftware fuer Maschinensteuerung
Deutschsprachiges
Handbuch/ Bedienanleitung
PC -Arbeitsplatz
Montierte
Anschluesse fuer eine
Abrassiv-EntschlammungsanlageStrahlfangbecken:
Das
Strahlfangbecken dient zugleich als Schneidetisch und zur Vernichtung
der Restenergie
des Hochdruckwasserstrahles.
Der
Schneidetisch ist ebenfalls fuer den Einsatz einer automatischen
Entschlammung
vorbereitet. Die Tischbelastung betraegt 800
kg/qm.
Als Werkstueckauflage werden speziell gefertigte
Gitterroste eingesetzt.
Damit werden Reflektionen,
hervorgerufen durch den Hochdruck des
Abrasivwasserstrahles/
an der Unterkante des Werkstueckes auf ein Minimum reduziert.
Um eine Geraeuschminderung zu erreichen kann bei der klassischen
Ausfuehrung unseres
Schneidetisches der Wasserstand manuell
eingestellt werden.
Optional wird in Verbindung mit einer
Abrasivschlammausbringung auch das Heben und
Senken des
Wasserstandes mittels einer Automatikfunktion ermoeglicht.
Steuerungssoftware:
Unsere nutzerfreundliche PC basierte
Software COS4MOS
unterstuetzt den modularen Aufbau unserer
Schneideanlage und ermoeglicht die
gleichmaessige, sehr
praezise Bahnsteuerung aller Antriebe in harter Echtzeit. Diese
Software
ist eine Entwicklung aus unseren Hause und im
Gegensatz zu anderen Steuerungen
ausschliesslich auf
Wasserstrahlanwendungen spezialisiert.
Die Programmierung
erfolgt direkt am PC. Ebenso koennen die Positionspunkte aus dem
CAD direkt uebernommen werden. Unsere Zwei-Systeme-Loesung, die
eine Einmischung des
Windows Betriebssystem verhindert, sorgt
fuer eine betriebssichere Maschine. Dennoch
koennen Kunden
saemtliche Vorteile von Windows 7 nutzen. So ist es moeglich
individuelle
Anwenderprogramme zu installieren, z.B. eine
Webcam oder externe Festplatten.
Eine graphische
Bedieneroberflaeche unterstuetzt den Anwender bei der
Programmierung.
Vor dem Schneiden kann der gesamte Vorgang
auf dem Bildschirm simuliert werden. DerAnwender kann selbst
festlegen, welche Oberflaechengueten /Schnittgeschwindigkeiten an
einem Bauteil ausgefuehrt werden sollen. Waehrend des
Schneidprozesses koennen neue
Schneidauftraege an der
Maschine vorbereitet werden. Der Schneideprozess wird
ueberwacht, so dass nach dem Beenden des Schneidevorganges die
Hochdruckpumpe
automatisch abgeschaltet werden kann.
Abrasiv-Komplettausruestung
System
bestehend
aus:
- 65 l druckfreier Abrassivbehaelter
-
stufenlos steuerbare Abrassivdosierung
-
Hochleistungsschneidekopf
imes-icore Hochdruck-Pumpe
22kW - 3800bar
Steuerung: Siemens Simatic S7-200
Leistung: 22 KW
Max. Arbeitsdruck: 3800bar
Foerderleistung: 3,0 l/min
Versorgungsspannung: 3 x
400Volt
Frequenz: 50 HZ
Erforderliche Zuleitung:
4x25 mm²
Absicherung: 50 A (traege)
Erforderliche
Wasserwerte:
Elektrische Leitfaehigkeit: 100 - 390 ?S/cm
Empfohlener pH Wert: 7,0 - 9,0
Empfohlene Gesamthaerte:
1,5 - 10° dH
Wassertemperatur: 5 - 30°C
Chlorid
(Cl): 0-30 mg/lVordruck: 3 Bar
6 Monate Garantie,
inklusive Schulung und Inbetriebnahme; sofort lieferbar
