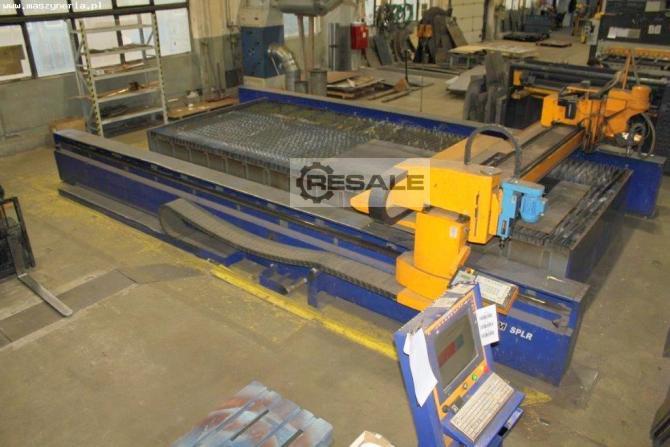

Der IQM MICROSTEP SPLR 6001.25 Pr BEM 12 CNC-Plasmaschneidmaschine
wurde 2008 von der slowakischen Firma IQM s.r.o. hergestellt. Dank des
um ± 50 Grad geneigten Drehkopfes ist es möglich, Bleche in
verschiedenen Stärken zu schneiden - 25 mm mit einer Brennerneigung
von 50 Grad, 35 mm mit einer Brennerneigung von bis zu 25 Grad und 50

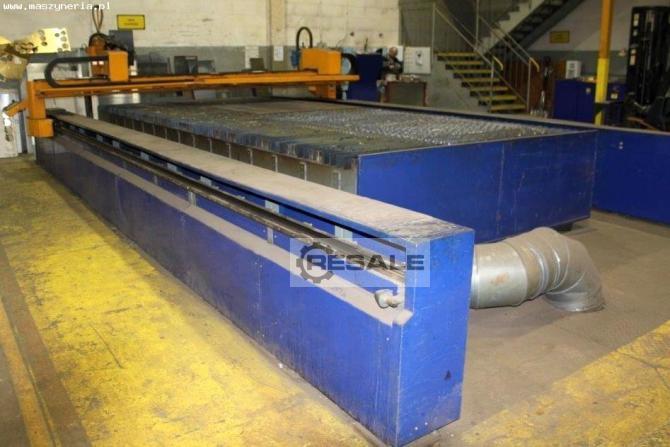

mm mit einer Nullbrennerneigung. Der Arbeitstisch hat eine
Brückenkonstruktion mit pneumatisch geöffneten Abschnitten und seine
Abmessungen betragen (L x B) 6000 mm x 2500 mm. Der Brenner ist unter
anderem ausgestattet mit: MSNC 500 CNC-Steuerung, AsperWin Software
mit AsperBevel Modul oder Hypertherm HPR 130 Plasmaeinheit. Das
Gesamtgewicht des R-SPLR 6001.25 PrBEM12I (G) Plasmaschneidmaschine
beträgt 5000 kg.
Technische Daten des IQM MICROSTEP R-SPLR 6001.25 PrBEM12I (G) CNC
Plasmaschneidmaschine
- Abmessungen des Arbeitstisches (Länge x Breite): 6000 x 2500 mm
- Art des Arbeitstisches: Brücke mit pneumatisch geöffneten
Abschnitten
- maximale Schnittstärke:
25 mm (bei einer Brennerneigung von 50 Grad),
35 mm (bei bis zu 25 Grad geneigtem Brenner),
50 mm (null Brennerneigung).
- Neigungsbereich der Brennerachse: ± 50 Grad
- B-Achsen-Drehbereich: 800 Grad
- Winkelgeschwindigkeit der A- und B-Achse: 130°/s
- Portal mit doppelter Brennerführung, angetrieben von einem
DC-Servomotor
- Doppelantrieb in der X-Achse
- 500 mm Lüftungssektion, pneumatisch geöffnet
- Stromversorgung: 400/230 V, 50/60 Hz
- Leistung: 3 kW
- Gesamtgewicht des R-SPLR 6001.25 PrBEM12I (G)
CNC-Plasmaschneidmaschine: 5000 kg
Ausstattung des CNC-Plasmaschneidmaschine IQM R-SPLR 6001.25 PrBEM12I
(G)

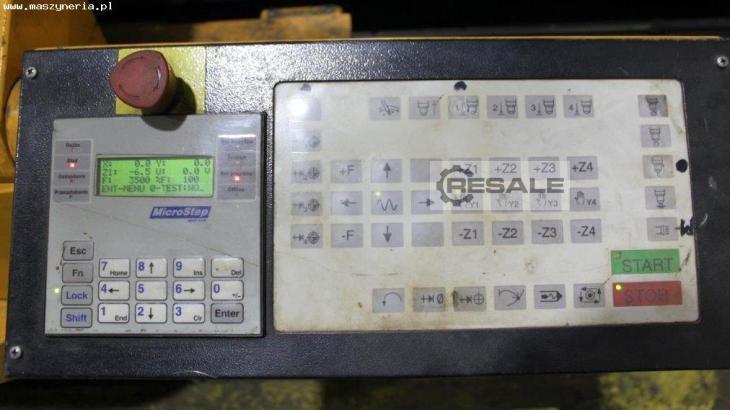

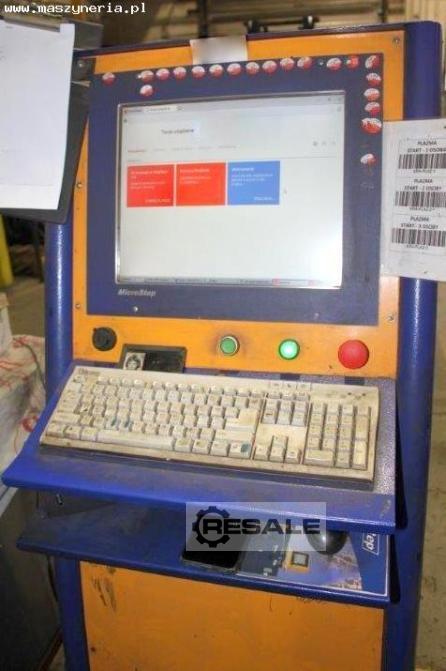

- CNC-Steuerung: MSNC 500
- Software: AsperWin mit AsperBevel Modul

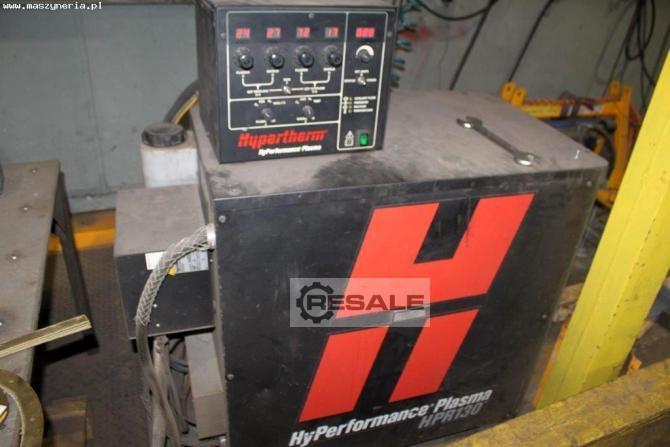

- Plasmaanlage: Hypertherm HPR 130
- Filtereinheit: TEKA 4H - 10.000
- Tintenmarkierung: Rea-Jet Elink

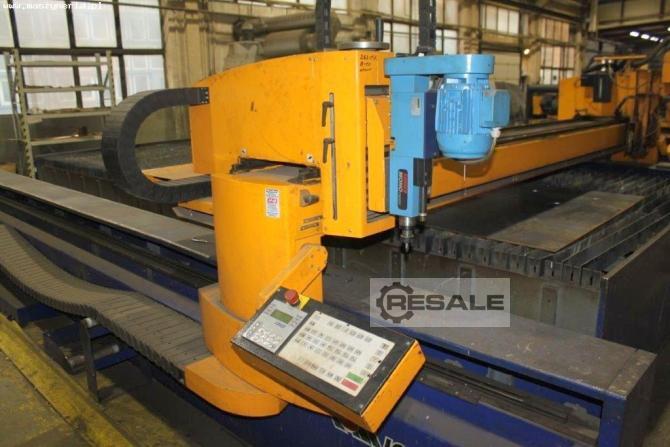

- Drehkopf, der ein schräges Schneiden ermöglicht
- Spannungsregelung der Position des Plasmabrenners über dem zu
schneidenden Material
- Führungen auf REXROTH Schienen mit geraden Zahnstangen und
schrägen Zähnen
- Sensor, der verhindert, dass der Brenner auf ein Hindernis trifft
- Bohrmaschine: BEM 12
