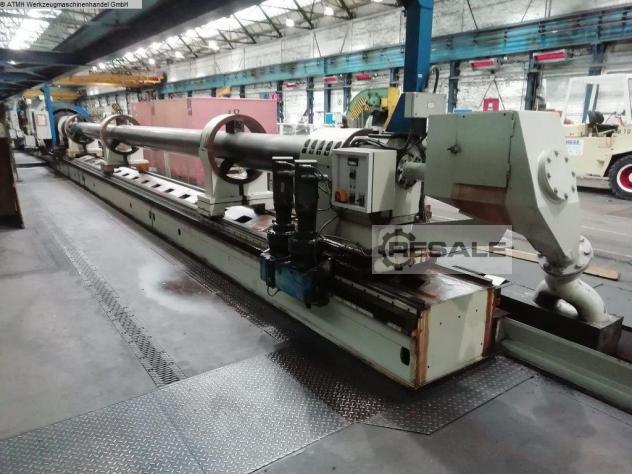

Tieflochbohrmaschinen IRLE TLB 1100

Technische Daten

Leistung: 129kW

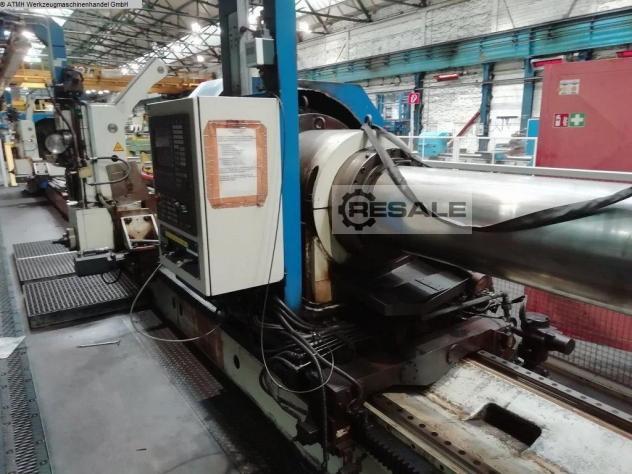

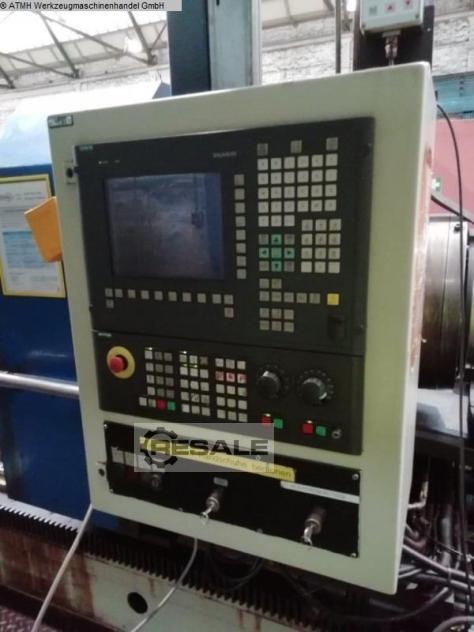

Steuerung: Siemens NC-Steuerung
Drehzahlbereich (stufenlos): 2 - 300 U/min
Vorschubbereich ( in stufen): 3 - 4500 mm/min

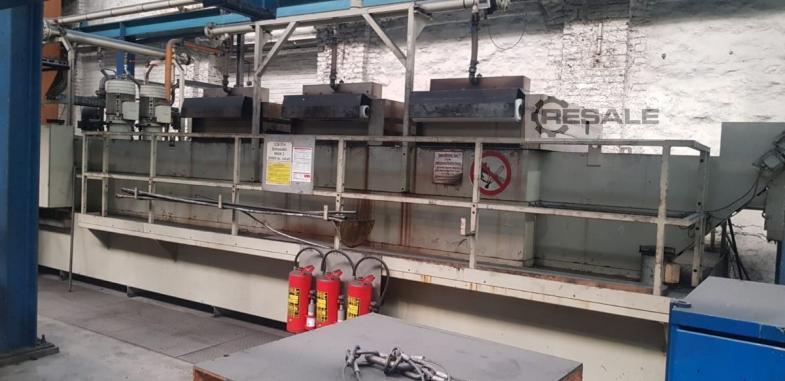

Kapazität Ölanlage: 20.000 liter
Maximale Fördermenge: 1500 l/min
Umlauf­durchmesser in Lünette: 1100mm
Umlauf­durchmesser über Bett: 1250mm
Spitzenweite: 11000mm

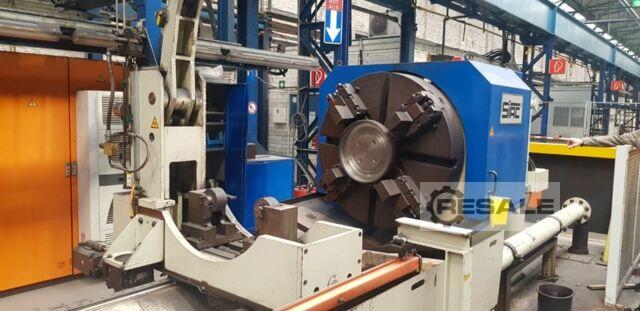

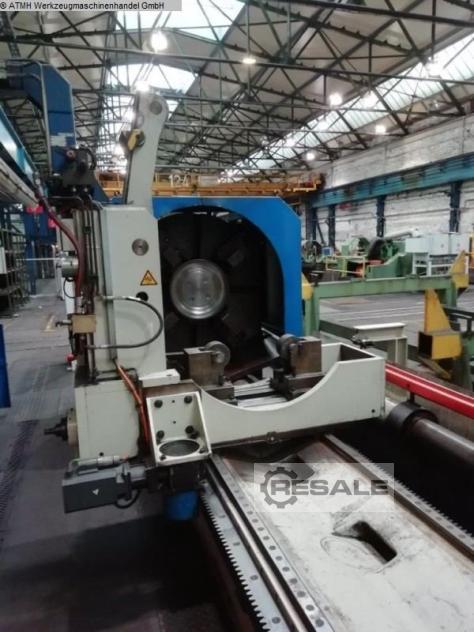

Spann­durchmesser Planscheibe: bis 1100mm
Max. Werkstückgewicht mit einem Setzstock: 10t

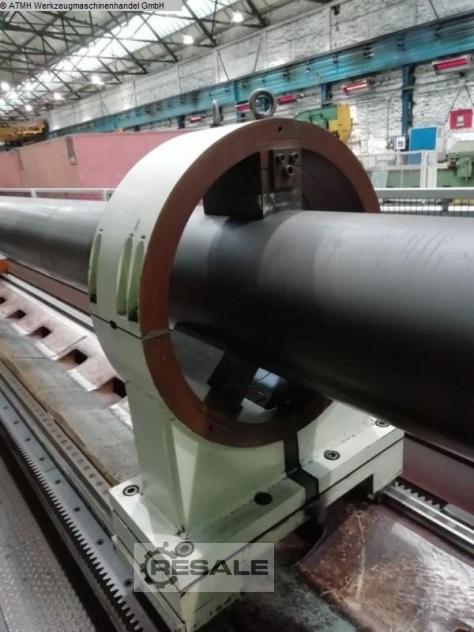

Spannbereich der zwei Lünetten: 150 - 1100mm
Spannbereich BOZA: 1 = 200 - 400mm
2 = 400 - 800mm


Abmessung

Min. Außen­durchmesser: 406 mm
Max. Außen­durchmesser: 850mm
Wandstärke: 10150mm
Max. Werkstück­länge: 11000mm
Max. Werkstückgewicht: 10 t
Max. Festigkeit: 800 N/mm²
Spezifischer Schnittwiderstand (Ks): 20002100 N/mm²


Maschinendaten

Maschinen­länge: 28.800mm
Spitzenhöhe: 560mm
Umlauf­durchmesser über Bett: 1120mm
Vollbohr­durchmesser: 200mm
Kernbohr­durchmesser: 350mm
Aufbohr­durchmesser ohne Anbohren: 350mm
Aufbohr­durchmesser mit Anbohren: 350mm


Spindelstock

Hauptantriebsmotor: Siemens
Typ: 1 PH 7228
Leistungsdaten bei 1.000 min: 113 kW / 1.079 Nm
Leistungsdaten bei 1.150 min: 129 kW / 1.017 Nm
Hauptgetriebe: Z-F Schaltgetriebe
Typ: 2 K210
Schaltbare Übersetzungen: i = 1:1
i = 1:4

Feste Getriebestufe Spindelstock: i = 11,68
Max. Drehmoment: 50.000 Nm
Drehzahlbereich I: 2...300 min
Drehzahlbereich II: 2 ...75 min

Verkäufer Angebot Nr. resale 10004
