Spiralbohrer IXION TL 1400

4-Achsen-Tieflochbohrmaschine
Marke: Ixion mod. TL-1400
Jahr: 1996/1997

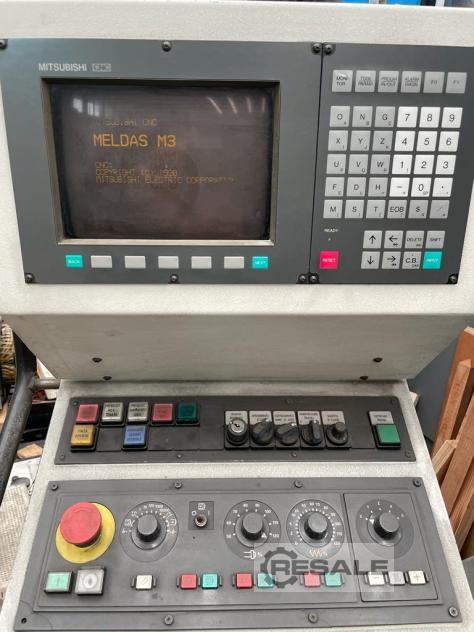

Mitsubishi M530 H Steuerungssystem

Hinrichtungen und Rennen

Hülse TL 604 (Z) 600 mm.
Hülse TL 1004 (Z) 1000 mm.
Bedieneinheit für Vertikalbohrer (Standard) (Y) 400 mm.
Bedieneinheit für Vertikalbohrer (Option) (Y) 800 mm.
Kreuztisch (Tischfläche 1375 mm. X 700 mm.) (X) 700 mm.
Kreuztisch (Tischfläche 1675 mm. X 700 mm.) (X) 1000 mm.
Bewegliche Säule in Bohrrichtung (B) 1100 mm.
Kreistabelle (Option) (B) 360

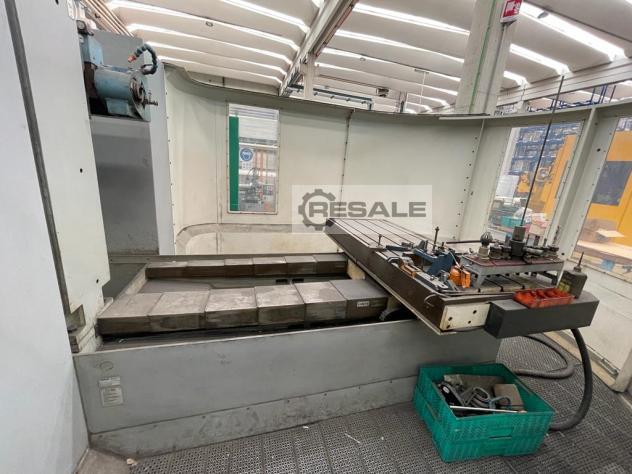

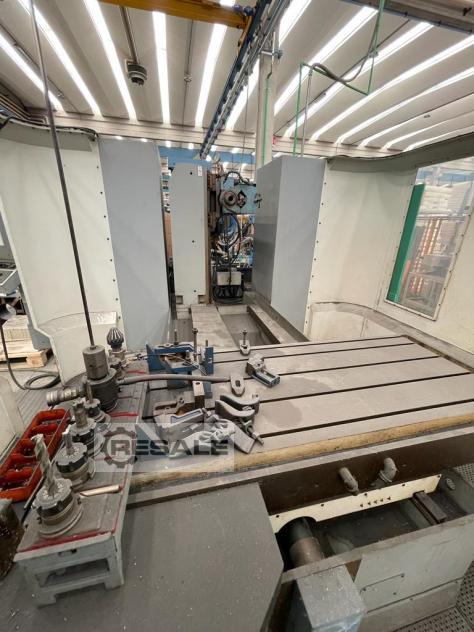

Werktisch
Tischfläche (Standard) 1375 mm. X 700 mm.
Tischfläche (optional) 1675 mm. X 700 mm.
Last auf dem Tisch max 2000 kg.
Bridge-Werkzeug

SK 40 Halter nach DIN 69871
Spannschrauben nach DIN 69872

Hauptspindel-Frequenzumrichter (3,0 kW)
bei 100% des Einfügeverhältnisses, S1 3,0 Kw
50% des Arbeitszyklus, S6 5,5 kW
Spindeldrehzahlen
direkt programmierbar 100-4000 1 / min.
Operativer Ertrag:
Ausbeute der Bohrung auf Stahl 2312 dim. 25 mm.
M20 Gewinde

Hauptspindel-Frequenzumrichter (5,5 kW) (Option)
bei 100% des Arbeitszyklus, S1 5,5 kW
bei 50% des Tastverhältnisses, S6 7,5 kW
Spindeldrehzahlen
direkt programmierbar 100-4000 1 / min.
Operativer Ertrag:
Ausbeute des Bohrens auf Stahl 2312 Durchmesser 32 mm.
M24-Gewinde

Wert der Lärmemissionen im Zusammenhang mit dem Arbeitsplatz 72 db (A)
Werkzeugwechsler (Option)
Anzahl der Werkzeuge 12
Werkzeugdurchmesser max. Durchmesser, 80 mm.
Max. Werkzeugdurchmesser für freie benachbarte Arbeitsplätze Durchmesser 125 mm.
Max. Werkzeuggewicht 3,5 kg
Verkäufer Angebot Nr. resale C 1232
