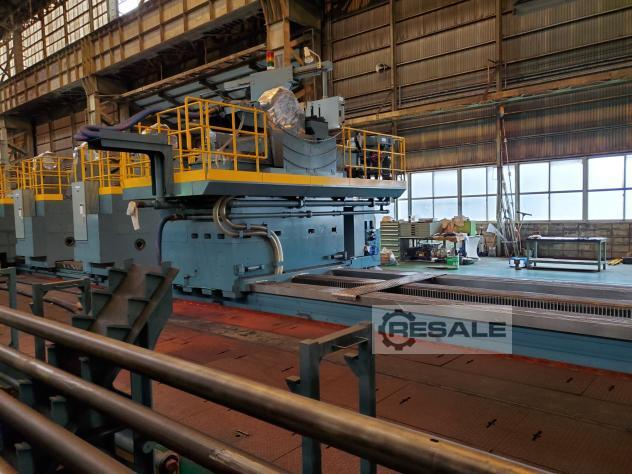

KARATS DH-30 CNC Tieflochbohrer
Bj.2017
Hauptspezifikation
● Höhe vom Bett gleitet zur Mitte des Spannfutters 2.900 mm
● Schwenken über Bett 5.800 mm
● Bohrleistung 56 ~ 650 mm Durchmesser
● Abstand zwischen Zentrum 25.500 mm
● Max. Arbeitslänge 24.000 mm
● Max. Werkstücktragfähigkeit (mit 2 Dauerruhe) 380 Tonnen
● Max. Werkstückspanndurchmesser 3.400 mm

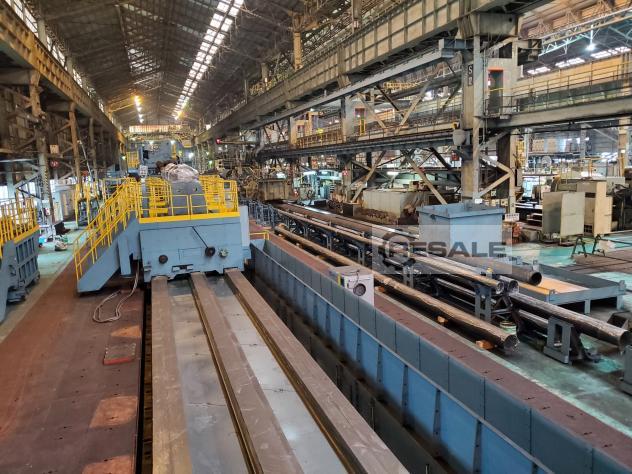

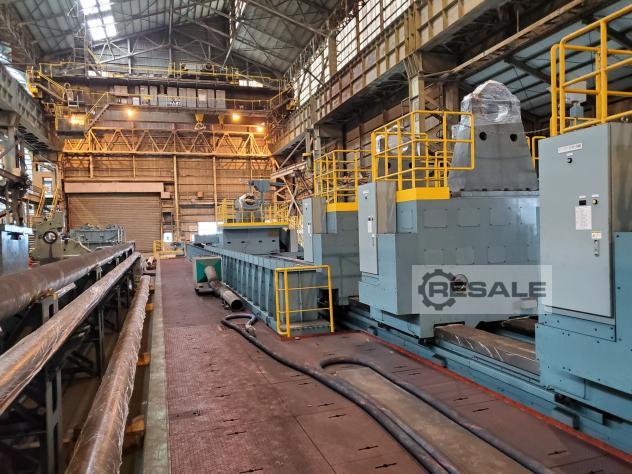

Bett
● Gesamtlänge des Bettes 53.850 mm
● Breite des Bettes 2.500 mm
● Höhe des Bettes 700 mm

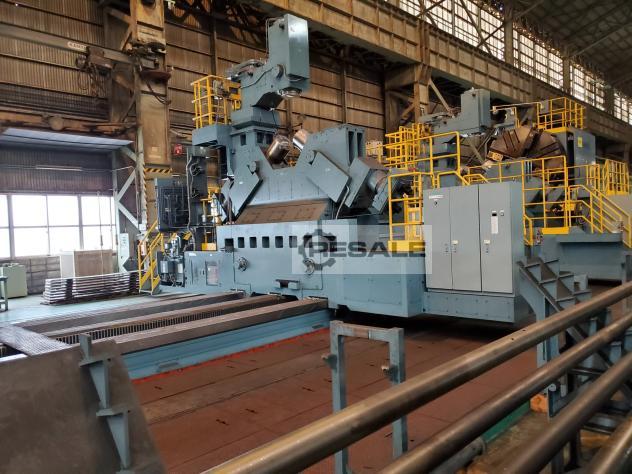

Förderturm
● Spindelwelle Durchmesser 800 mm
● Spindeldrehzahl 160 U / min
● Spannfuttergröße 2.500 mm
● Das Klemmdurchmesser auf Chuck 600 ~ 1.600 mm (Design 480 ~ 1.680
mm)

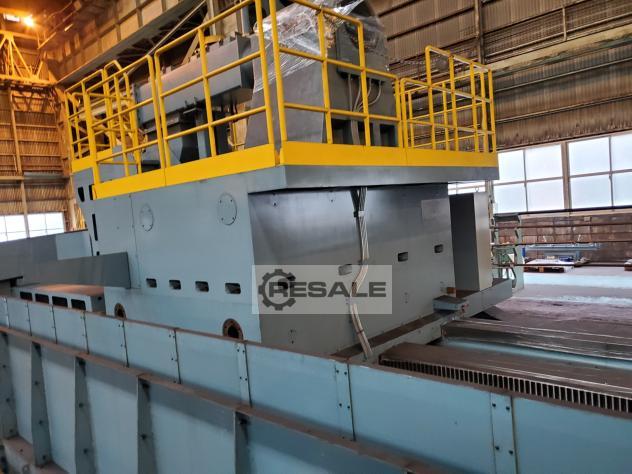

Bohrkopf (A-Achse)
● Der Vorschub für die Arbeit 14.000 mm
● Max. Fütterung 25.870 mm
● Min. Abstand vom Spannfutter 21.300 mm
● Max.. Abstand vom Spannfutter 47.170 mm
● Schnelle Vorschubgeschwindigkeit 4.000 mm / min
● Schnittgeschwindigkeit 0,1 ~ 1.000 mm / min
● Manuelle Vorschubgeschwindigkeit 0 ~ 200 mm / min

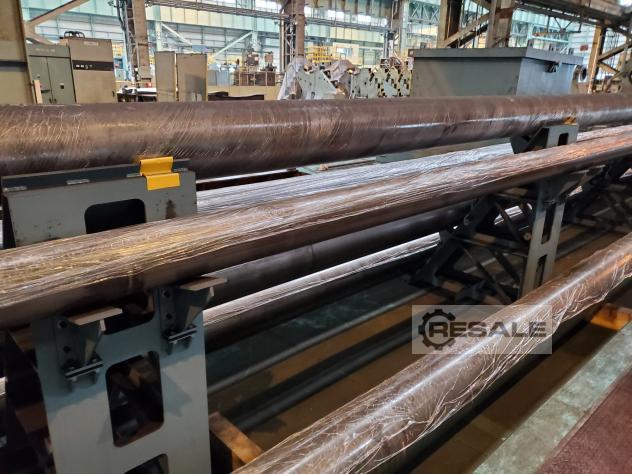

Drucktabelle ( Z-Achse )
● Vorschubabstand 22.500 mm
● Min. Abstand vom Chuck 3.000 mm
● Max. Abstand vom Chuck (Max. Arbeitsabstand 24.000 + Freibetrag
1.500) 25.500 mm
● Schnelle Vorschubgeschwindigkeit 4.000 mm / min
● Arbeitsgeschwindigkeit 1 ~ 4.000 mm / min
● Manuelle Vorschubgeschwindigkeit 0 ~ 400 mm / min
Erforderliche Fläche ( ausgenommen Schaltschrank )
Etwa 95.000 x 7.225 mm
Gesamtgewicht ( Ohne Ersatzteile )
Ca. 350.000 kg
Spezifikation der Motorleistung
● Hauptspindelmotor AC Inverter AC 500 Kw
● Hauptspindel Lüftermotor AC 5,5 Kw
● Bohrkopfzuführung Servomotor (A-Achse) AC 16 Kw
● Drucktabelle Zufuhrservomotor (Z-Achse) AC 11 Kw
● Werkzeug-Nachschub-Servomotor (X-Achse) AC 11 Kw
● Hauptspindel-Schmierstoffpumpenmotor AC 3,7 Kw
● Chuck Hydropumpenmotor AC 15 Kw
● Bohrkopf (A-Achse) Schmierstoffpumpenmotor AC 90 Kw
● Drucktabelle (X & Z-Achse) Schmierstoffpumpenmotor AC 90 Kw
● Drucktabelle (Z-Achse) Klemme Hydropumpenmotor AC 1,1 Kw
● 3 Punkte Steady Rest Fütterung Hydropumpenmotor 2 Sätze x AC 11
Kw
● 3 Punkte Steady Rest Base & Quill Schmierstoffpumpenmotor 2 Sätze
x AC 90 Kw
● 3 Punkte Steady Rest Tropfschmierstoffpumpe Motor 2 Sätze x AC 90
Kw
● 3 Punkte Steady Rest Clamping Hydro Pumpenmotor 2 Sätze x AC 1,1
Kw
● 3 Punkte Steady Rest Base Fütterungsmotor 2 Sätze x AC 5,5 Kw
● Bohrkopf Basisspeiseschmierstoffpumpenmotor 3 Sätze x AC 90 Kw
● Bohrkopf Basisklemmung Hydropumpenmotor 3 Sätze x AC 1,1 Kw
● Bohrkopf-Basis-Zuführmotor 3 Sätze x AC 5,5 Kw

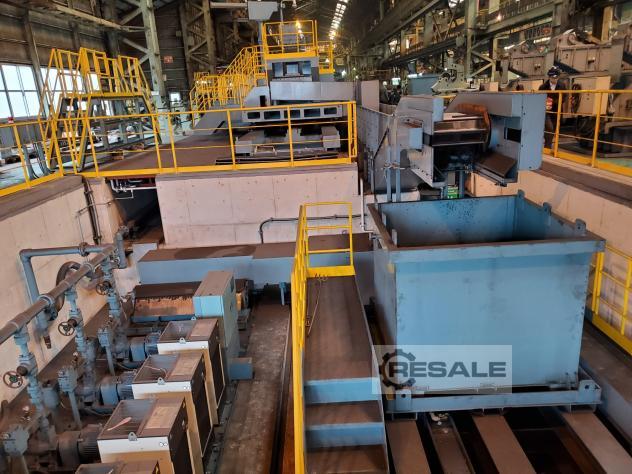

● Kühlmittelpumpenmotor 5 Sätze x AC 18,5 Kw
● Magnet separater Laufmotor AC 25 Kw
● Späneförderer Laufmotor AC 2,2 Kw
● Entstaubungsanlage mit laufendem Motor 2 Sätze x AC 3,7 Kw
● Kühlmittelrücklaufpumpenmotor AC 0,51 Kw

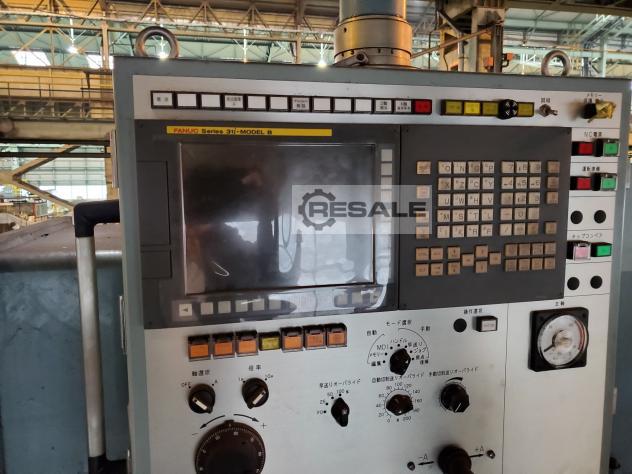

CNC-STEUERUNG
FANUC 31i-B
EINGANGSLEISTUNG
AC 220V oder 440V , 3 PHASEN, 60 Hz
Berücksichtigung der Spannungsdifferenz
+/_ 10%
Berücksichtigung der Frequenzdifferenz
+/_ 1 Hz
Menge der Stromversorgung
300 KVA (AC 220V) 1100 KVA (AC440V)
Südkorea
