Schleifdurchmesser: 250 mm
Schleiflänge: 600 mm
Spitzenhöhe:
125 mm
Schleifscheibendurchmesser: 500
mm
Schleifscheibenbreite: 80 (100) mm
Bohrung: 203,2
mm
Werkstückspindelkegel: MK5
Werkstückspindeldrehzahl:
20-400 U/min
Werkstückspindel - Bohrung:
mm
Werkstückspindelstock schwenkbar +/-: 360
°
Schleifspindelstock schwenkbar +/-: 0
°
Schleifspindeldrehzahl: U/min
Zustellung hubweise: 0-9,99
mm/Ø
Zustellung fortlaufend: 0-9,99 mm/Ø
Tisch schwenkbar
+/-: 10 °
Längsbewegung des Tisches: 700
mm
Tischgeschwindigkeit: 0,02-6 m/min
Werkstückgewicht
zwischen Spitzen: 130 kg
Werkstückgewicht max. - fliegend: 130
inkl. Spannung kg
Querweg: 270 mm
Reitstock-Pinolenaufnahme
MK: 3
Pinolenweg: 30 mm
Gesamtleistungsbedarf: 5,5-7,5
kW
Maschinengewicht ca.: 2,7 t
Raumbedarf ca.: m
Als
weltweit führendes Unternehmen im Bereich Kellenberger –
Überholung
/Retrofit sind wir nicht nur in der Lage die
Maschinen in Neumaschinen-Qualität
und mit Gewährleistung
auszuliefern, sondern können Ihnen darüber hinaus auch
den
Service für Ihre Maschinen anbieten.
Überholt nach
Kellenberger Richtlinie inklusive
neuer, moderner sowie
zukunftssicherer Steuerung.

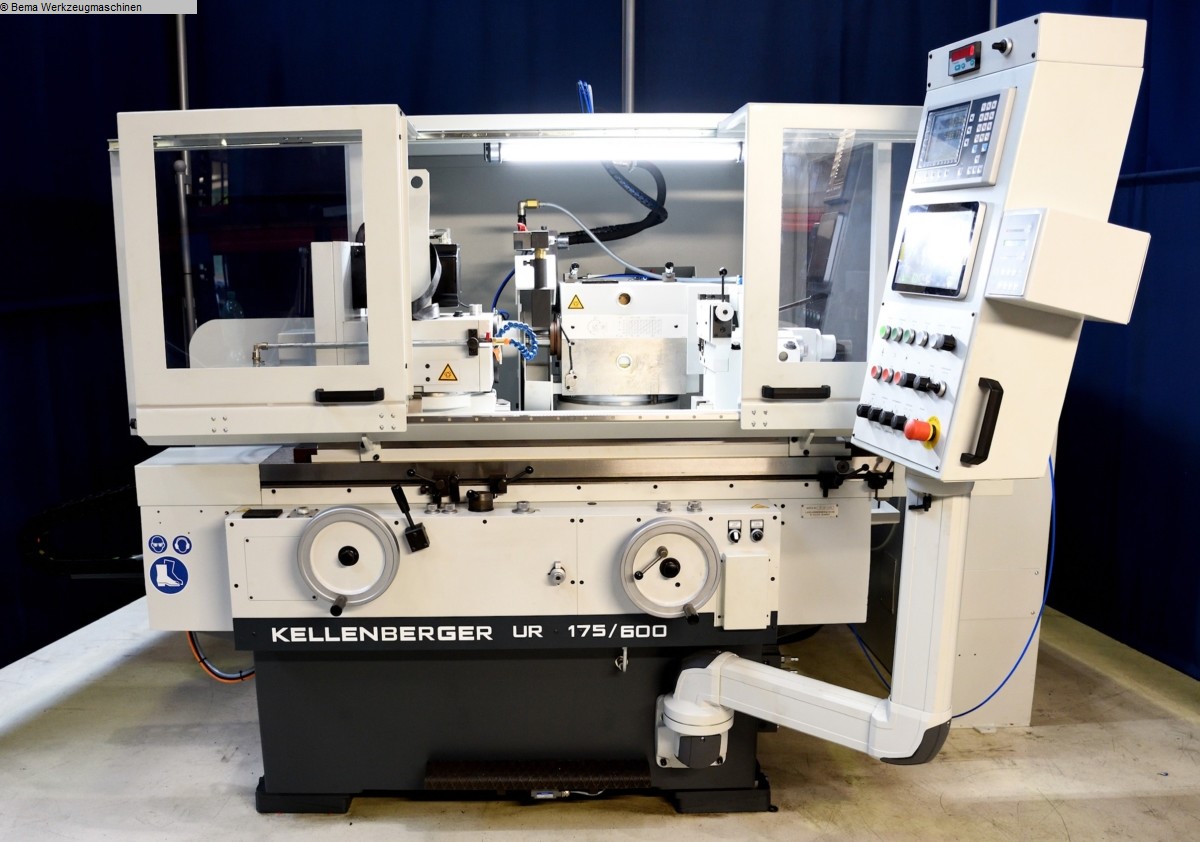

Foto von bereits gelieferter
Maschine.
-Die Bedienung über das Touch-Panel ist denkbar
einfach.
-Die Symbolik auf der Steuertafel ist praktisch identisch
mit der
ursprünglichen Steuerung somit entfällt die
Einarbeitung.
-Diagnosefunktion mit Anzeige von SPS Hinweisen und
den digitalen I/O
-Abrichtfunktion auf Kundenwunsch erweiterbar
bzw. änderbar.
-Auf Wunsch orientierter Spindelhalt der
Werkstückspindel möglich.
-Neuer Maximaler Zustellbetrag 40mm
auf Wunsch noch erweiterbar.
-Digitalanzeige in 2 Achsen.
Auflösung x-Achse 0,5my
Optionen:
-Drehgeber mit
digitaler Anzeige im Werkstückspindelstock
-Drehgeber mit
digitaler Anzeige im Schleifspindelstock (keine Höhenverstellung
mit Spindel möglich)
-Neue stabile Innenschleifvorrichtung
Durchmesser 80mm oder 100mm
mit Höhenjustierung.
-Erhöhung
der Spitzenhöhe auf max. 225mm
-Drehzahlregelung für die
Schleifspindel
Inklusive:
-Neuer DGS
Papierbandfilter
-Bedienwerkzeug
-Spannrohr für
Futter
weiteres Zubehör auf Anfrage.
Maschine
verfügt in der x-Achse über ein elektronisch gesteuertes
Zustellsystem
mit Schrittmotorantrieb.
Hydraulische
Tischlängs- und Eilgangbewegung.
Vielseitige Einsatzmöglichkeit
in der Produktion beim Aussenrund- und
Innenschleifen oder für
das Aussen-, Plan- und Innenschleifen in einer
Aufspannung von
Einzelteilen.
Mögliche Optionen:
-Halbautomatische
Abrichtzyklen für das Aussen- und Innenschleifen
-automatischer
Abrichtkompensation.
-Messsteuerung
Die
Werkzeugmaschine entspricht zum derzeitigen Zeitpunkt nicht den
grundlegenden Sicherheits- und Schutzanforderungen wie in der
BetrSichV 2015
genannt.
Eine Anhebung des erforderlichen
Mindest-Schutzzieles ist mittels einer
Gefährdungsbeurteilung
nach BetrSichV zu ermitteln.
