TECHNISCHE ANGABEN
Hersteller: KRUPP / KLEEMANN REINER

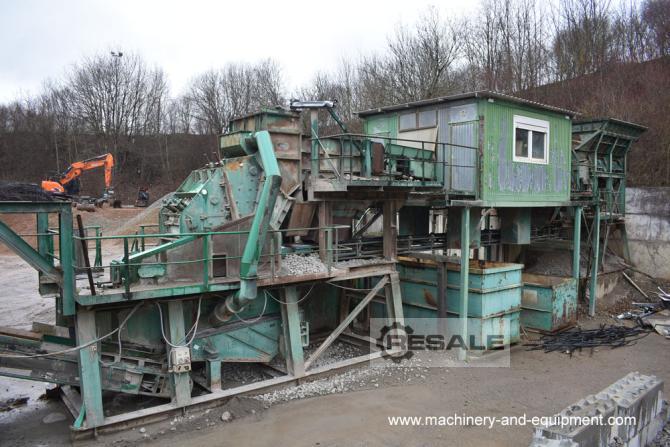

Bezeichnung: Prallbrecheranlage und Nachsiebeinheit
Ausführung: Semimobil, Schraubenkonstruktion
Baujahr: 1996
Komplette Aufbereitungsanlage bestehend aus:

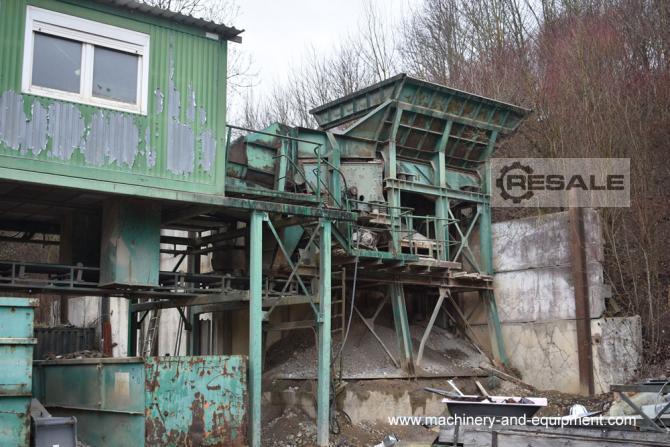

Pos. 01) AUFGABEBUNKER
Bunkerinhalt: ca. 6 cbm
Bunkereinwurfbreite (seitlich): 4.270 mm
Bunkereinwurfhöhe: 6.800 mm
Bunkererhöhung: 500 mm
Pos. 02) BUNKERABZUGSRINNE
Typ: FUF 1200-250x3500
Nutzbreite: 1.200 mm
Länge: 3.500 mm
Einbauneigung: horizontal
Antriebsleistung: 2 x 3,5 kW
Pos. 03) KREISSCHWINGSIEB
Typ: Turbo 1,4 x 1,8 - 2 D
Siebausführung: Zweidecker
Siebbreite: 1.400 mm
Sieblänge: 1.900 mm
Gesamtlänge: 2.200 mm
Antriebsleistung: 11 kW
Pos. 04) HANDLESESTATION
- Zwischen Aufgabebunker und Prallbrecher
- Förderband mit beidseitiger Zugänglichkeit
- Eingehaust und vor Witterung geschützt
Pos. 05) AUFGABESCHWINGFÖRDERRINNE
Typ: DU-FM 1,3 x 3,0 (3,3)
Nutzbreite: 1.300 mm
Länge: 3.300 mm
Einbauneigung: ca. 1 Grad
Antriebsleistung: 2 x 3,0 kW

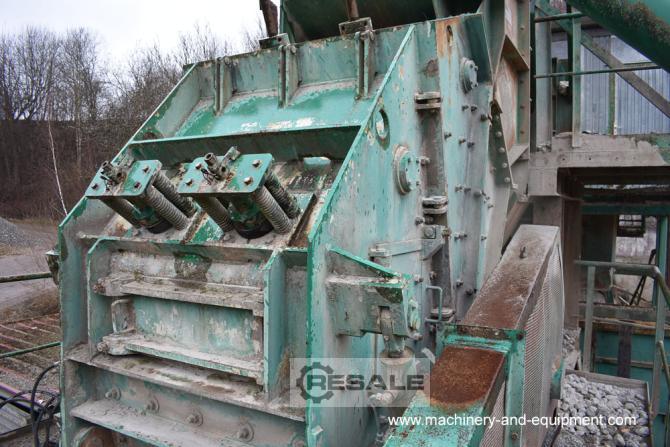

Pos. 06) PRALLBRECHER
Typ: 125/125 SR
Einlauföffnung: 890 x 1.310 mm
Rotordurchmesser: 1.250 mm
Rotorbreite: 1.250 mm
Anzahl Schlagleisten: 8 Stk.
Antriebsleistung: 160 kW
Pos. 07) ABZUGSSCHWINGFÖRDERRINNE
Typ: UWR 1200/250/3250
Nutzbreite: 1.200 mm
Länge: 3.300 mm
Einbauneigung: ca. 3 Grad
Antriebsleistung: 2 x 3,0 kW
Pos. 08) AUSTRAGSBAND
Typ: 1.000 x 5,5 m A-A
Gurtbreite: 1.000 mm
Steigung: 17,5 Grad
Antriebsleistung: 5,5 kW
Pos. 09) ÜBERBANDMAGNET
Pos. 10) ZUFÜHRBAND ZUR NACHSIEBEINHEIT

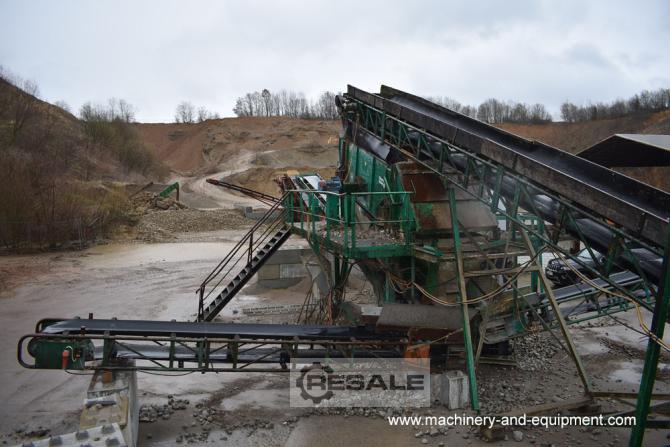

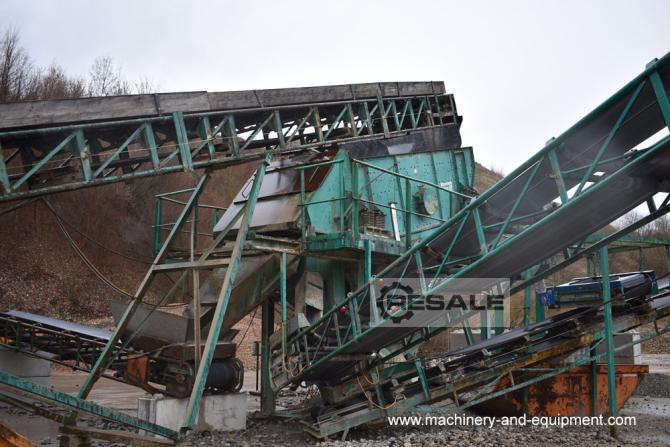

Pos. 11) KREISSCHWINGER NACHSIEBEINHEIT
Hersteller: KLEEMANN REINER
Bezeichnung: geneigtes Kreisschwingsieb
Ausführung: Trockensiebung
Typ: VU3F 1545
Anzahl Siebdecks: 3
Baujahr: 1994
Abmessungen (Länge/Breite): 4.500 x 1.500 mm
Siebfläche: 6.75 qm

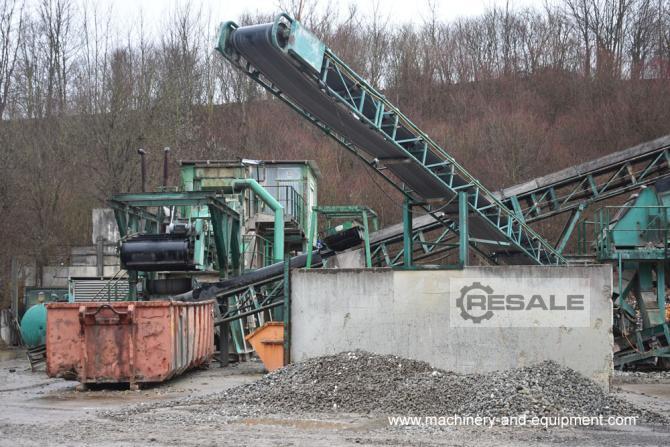

Pos. 12) 4 x HALDENBÄNDER

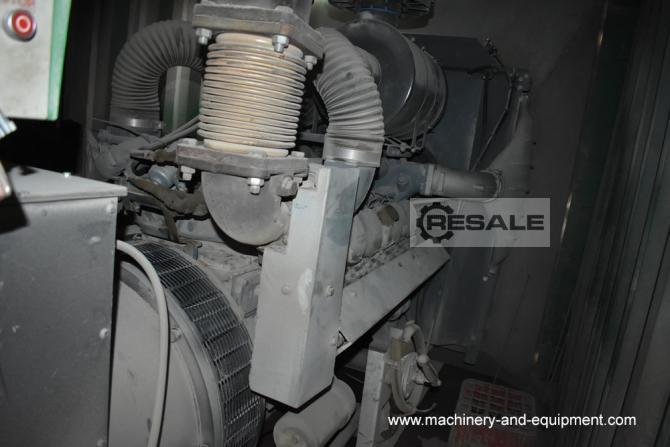

Pos. 13) STROMAGGREGAT IN CONTAINER
Hersteller Motor: MAN
Hersteller Generator: ACG
Baujahr: 2014
Leistung: 625 kVA / 500 kW
Spannung: 400 V
Deutschland
