Der ursprüngliche Teil ist ein Haupt- und KO-Extruder der Fa. Kuhne
mit Baujahr 2006, die Anlage wurde 2010 um einen zusätzlichen
Extruder vom SML (Beschichtungseinheit) erweitert.
Anlagenbeschreibung:

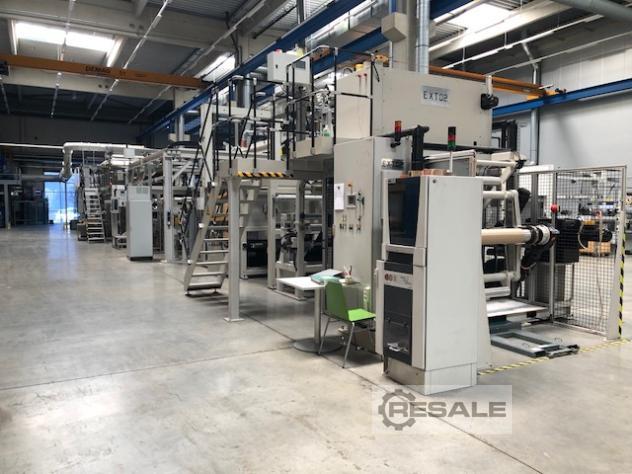

COEX- Castfolienanlage mit zusätzlicher Beschichtungseinheit.
Die Hauptanlage ist mit einem Co- und einem Hauptextruder
ausgestattet. Die Beschichtungseinheit mit einem Hauptextruder.
Verarbeitung von Thermoplasten in einem Verarbeitungsbereich von
90-300°C.
Die Anlage kann mit folgenden Kombinationen betrieben werden:
• Haupteinheit (CoEx- Anlage) mit Beschichtungseinheit
• Haupteinheit (CoEx- Anlage) ohne Beschichtungseinheit
• Nur Beschichtungseinheit mit Abwickeleinheit für Trägerfolie
Für den Betrieb in den verschiedenen Kombinationen werden die
entsprechenden Zusatzeinheiten zu- oder weggeschaltet.
Mögliche Schichtaufbauten:
Hauptanlage:
- Monofolie bei Bedarf mit Trennfolie
- 3- Schichtfolie (A-B-A) bei Bedarf mit Trennfolie
Beschichtungsanlage:
- Monofolie auf Trägermaterial bei Bedarf mit 2. Trennfolie
Abrolldurchmesser max. 1.000 mm zul. Bobinengewicht max. 1.500 kg
Hauptextrusionsanlage
Anlagengesamtausstoß max. 900 kg/h Extruder Haupt: 105/33 L/D max.
650kg/h Extruder CO.: 90/33 L/D max. 250kg/h
Folienbreite NETTO: 800-1180mm;
Dicke: 100-530µm Produktionsgeschwindigkeit 8 - 50m/min
Walzenbreite 1600 mm Max. Rollengewicht 2000kg Ausführung mit
Airnife und Vakuum – Box
Je Extruder ein Gravimetrisches Dosiergerät mit 3 Stationen
Jeder Extruder ist mit einer Schmelzepumpe und einem 2-Kolben
Siebwechsler ausgeführt

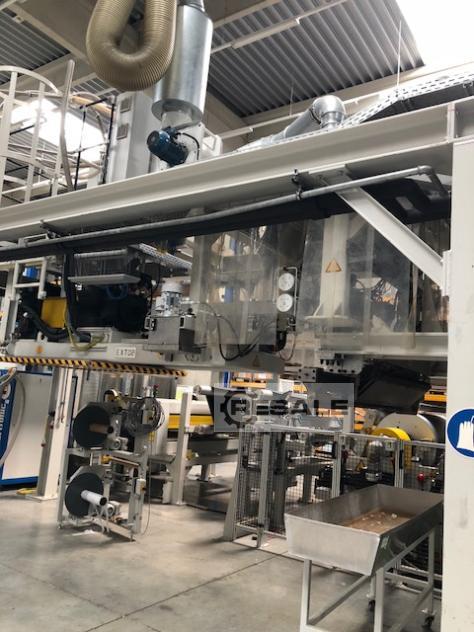

Beschichtungseinheit:
Extruder 37/75 L/D (Hochleistungsschnecke) max 700 kg/h
Folienbreite NETTO: 700-1100 mm; Dicke: 50-460 µm
Produktionsgeschwindigkeit 5 - 50m/min Walzenbreite 1600 mm Max.
Rollengewicht 2000kg
2 – Kolben Siebwechsler ,Gravimetrisches Batch-Dosiergerät mit 4
Stationen
Zusatzkomponenten (Qualität):
berührungsloses Dickenmessgerät für Automatikdüse mit
automatischer Querprofilregelung für Haupt- und
Beschichtungsanlage;
beidseitige Corona Vorbehandlung (auch einseitig wählbar; max. 6000W)
für Folien von Hauptanlage und
Abwickelstation; optisches Oberflächeninspektionssystem inkl.
Fehlstellenmarkierung im Auf- und Durchlicht

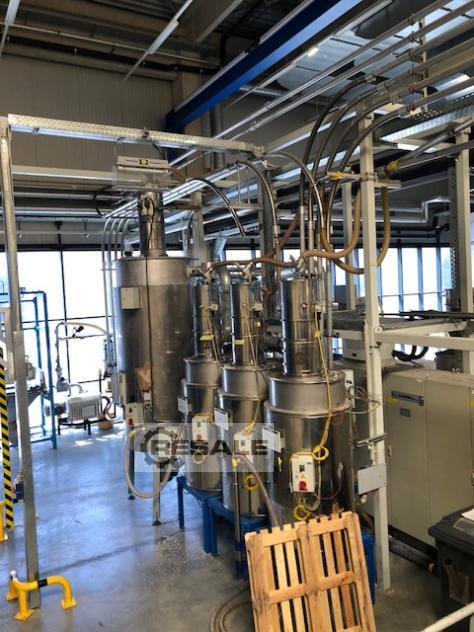

Nebeneinrichtungen:
Trockner 1 mit 5000 Liter Volumen
Trockner 2 mit 2500 Liter Volumen
Trockner 3,4 und 5 mit je 400 Liter Volumen
Umlauftrockner für Beschichtungseinheit 300 Liter Volumen

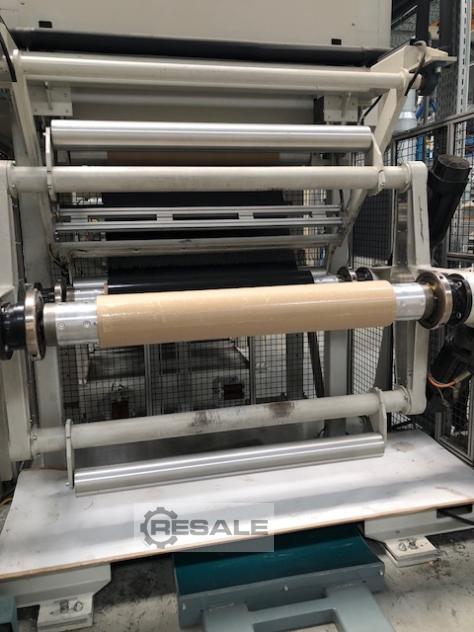

Wickeleinheit
Automatischer Wendewickler mit händischer Anklebung
Max. Endfolienbreite 1450mm
Max. Wickeldurchmesser 1000mm
Wendewickler für 6 Wickelwellen
Firmen Komponentenlieferanten:

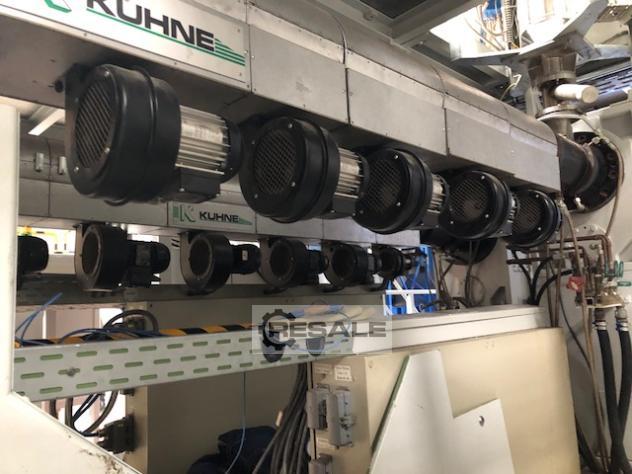

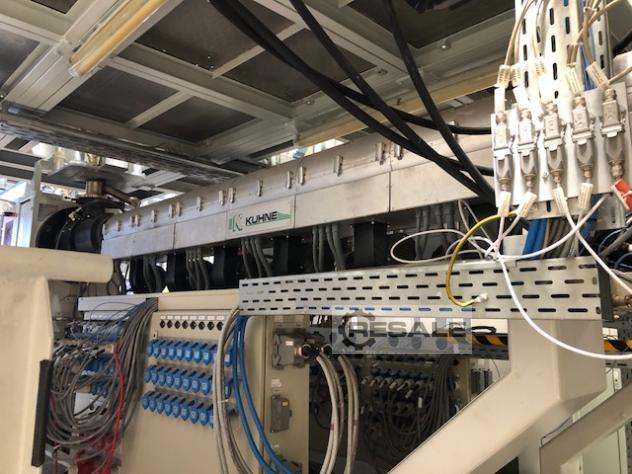

Kuhne; Extrudereinheiten Haupt.-Nebenextruder
SML; Extrudererweiterung (Beschichtungseinheit)
Cloeren: Feedblock, Breitschlitzdüse

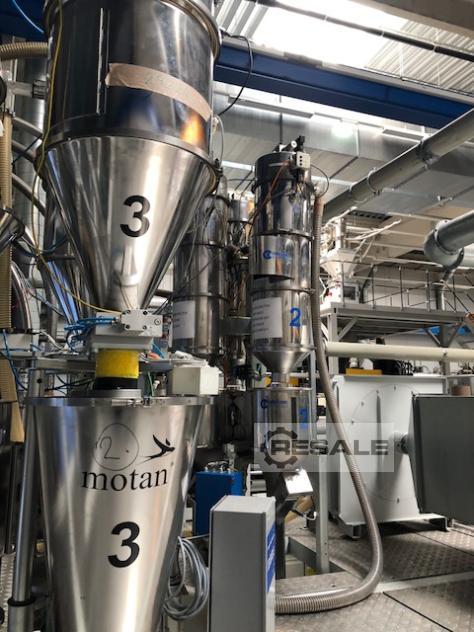

Color Tronic, Montan: Dosierer
Beta Controll; Radiometrische Dickenmessung
AFS; Corona Station
Helios; Schneidesystem Randstreifen
Semket; Etikettiersystem Fehlstellen
OCS; Kamerasystem Fehlererkennung
Robust; Randstreifenabwickler
Rapid; Randstreifenzerkleinerer
Siemens; Steuerung
Erhardt+Leimer; Bahnkantensteuerung
Handte; Staubabsaugung
Fricontroll; Kältemaschinen

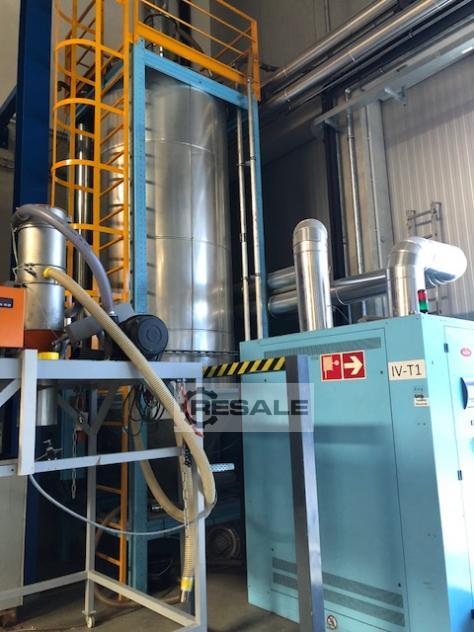

Moretto; Trockner
Lorandi Silo; Abfüllstation
Schurz; Hebezeug
