Anzahl der Schleifaggregate: 4 St.
Schleifbreite: 200
mm
Schleifhöhe max.: 180 mm

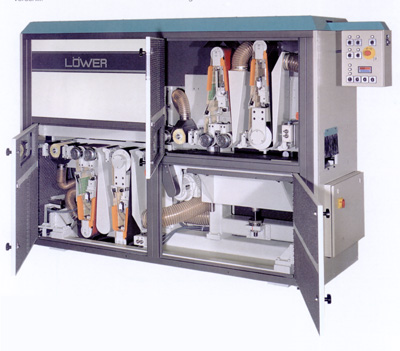

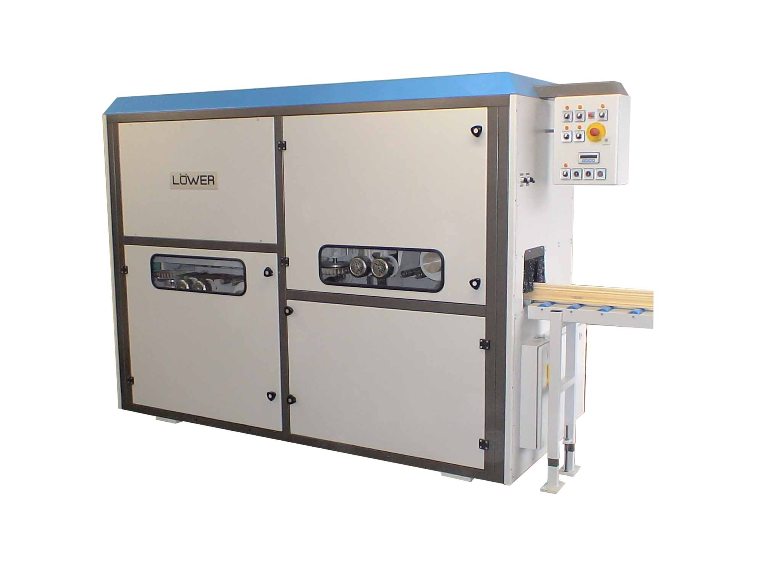

LÖWER-Doppelseitige
Schleifmaschine DSM 2004
Doppelseitige
Vierband-Einzelholzschleifmaschine zum
Schleifen von Massivholz
wie z.B. Fensterhölzern etc.
Hochstabile Topausführung mit
innovativen Details. Geeignet
für hohe Dauerbelastung auch bei
höheren Spanabnahmen.
- nacheinander angeordete Schleifaggregate
für Vorschliff,
Feinschliff und Finishschliff, je von oben und
unten
1. Bandschleifaggregat mit schwerer Stahlwalze
2.
Bandschleifaggregat mit gummierter Walze und Schuh
3.
Finishaggregat mit Fibrebürste
- direkt angetriebene
Schleifrollen für schlupffreie
Kraftübertragung
-
wartungs- und verschleißfreie CERMET-beschichtete Schleif-
schuhe mit sehr guter Wärmeleitfähigkeit und absoluter
Maßhaltigkeit
- Fremdkühlung der Schleifzonen für einen
kühleren Schliff
und höhere Schleifbandstandzeiten
-
zwangsgeführte pneumatisch gesteuerte Schleifband-
oszillation
- effektive Schleifstaubabsaugung direkt an den
Schleifwalzen
- Flugstaubabsaugung an den Spannrollen
-
integrierte Bürst- und Finisheinrichtung mit großer
Schleifstaubabsaugung
- motorische Schleifdickeneinstellung über
Präzisions-
gewindespindeln und großdimensionierten Linear-
Kugel-
lagersets auf gehärteten und geschliffenen
Präzisions-
wellen mit Staub- und Schmutzsicherung
-
Einstellung der Spanabnahme unten über Präzisions-
gewindespindel mit Maßanzeige über Skalenring
(Auflösung
0,1mm)
- Schleifbandspannung über Pneumatikzylinder mit
konstantem Spanndruck
- Schleifbandwechsel mit pneumatischer
Bandentspannung
in Sekundenschnelle
- Einstellmöglichkeit
des Schleifbandlaufes bei
Bandwechsel
- elektropneumatische
Druckluftüberwachung
- Einlaufsicherung über Kontaktrolle bei zu
dicken
Werkstücken
- Werkstücktransport über kalibrierte
rutsch- und haft-
feste Transportbänder über schwere,
Gußtische mit
feinstgehobelter Oberfläche und gefederten
Andruckrollen
mit Feineinstellung
- Kardanwellenantrieb
für ruckfreien und gleichmäßigen
Werkstücktransport
-
Vorschubgetriebemotor mit stufenloser Geschwindigkeit
4-20
m/min
- alle Motoren ekektrisch abgesichert
- ergonomisch
angeordnete Bedienelemente
- automatische
Werkstückstärkenabtastung (kein vorheriges
Messen
notwendig)
- digitale Stärkenanzeige (Auflösung 0,1mm) mit
modernem
Magnetbandsystem
Technische Daten:
-
Schleifbandgeschwindigkeit 22 m/s
- Schleifbandlänge 1800mm
-
Schleifbandbreite 200mm
- Arbeitsbreite 190mm
- Schleifdicke
2-180mm
- vier Bremsmotoren für Antrieb 5,5 kW
-
Vorschubmotor 1,5 kW
- Vorschubgeschwindigkeit 4-20 m/min.
-
automatische Höhenverstellung 0,37 kW
- zwei
Bürstenaggregate
mit Fibrebürsten D 120 x 200mm à 0,37
kW
- Absaugstutzen 2 x 180mm, 2 x 120mm
-
Absaugluftgeschwindigkeit 20 m/s
- Pneumatikanschluß 6 bar
-
Arbeitshöhe 870mm
- Länge 2620mm
- Breite 920mm
- Höhe
1890mm
- Gewicht ca. 3300 kg
- Betriebsspannung 400 Volt, 50
Hz, 3P
-
CE-Ausführung
Sonderzubehör:
Werkstückabblasung- mittels Düsen von oben und unten am Maschinenauslauf
angeordnet, pneumatisch gesteuert
Preis: Auf
Anfrage!
Schleifbandausblasung 4-Band
über Düsen direkt
an den Radien der Spannrollen innerhalb
der Absaugung angeordnet,
separat zuschaltbar
Preis: Auf Anfrage!
Discaggregat
zum Entfasern
- zwei Schleiflamellendiscs mit 180mm
Durchmesser
(max. Schleifbreite 180mm)
- seitlich und in
Zustellung verstellbar
- inklusive Frequenzumformer für
stufenlose Drehzahlregelung
anstatt serienmäßiger Bürst- und
Finisheinrichtung
Preis: Auf Anfrage!
weiteres
Sonderzubehör auf Anfrage !
(techn. Daten lt. Hersteller -
ohne Gewähr !)
