Anzahl der Schleifaggregate: 2 St.
Schleifbreite: 190
mm
Schleifhöhe max.: 2-180 mm

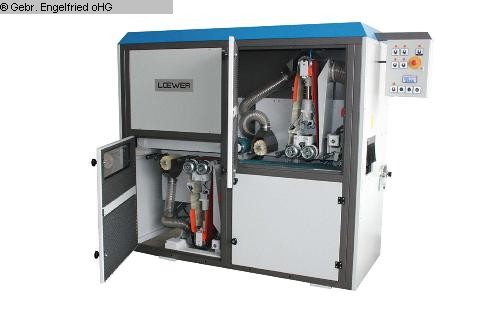

LÖWER-Doppelseitige
Schleifmaschine DSM 2000
Doppelseitige Einzelholzschleifmaschine
zum Schleifen von
Massivholz wie z.B. Fensterhölzern etc. Stabile
Top-Aus-
führung mit langen Gußtischen, Bürst-
und Finisheinrichtung
und Transportbandvorschub. Geeignet für
hohe Dauerbelastung
auch bei höheren Spanabnahmen.
-
versetzt angeordnete Schleif- und Finishaggregate oben und unten
-
direkt angetriebene gummierte Schleifrollen für schlupffreie
Kraftübertragung
- Kombischliff über Rolle und Schuh für hohe
Spanabnahmen bei gleichzeitig
ebener Eingriffszone
-
wartungs- und verschleißfreie CERMET-beschichtete Schleifschuhe mit
sehr
guter Wärmeleitfähigkeit und absoluter
Maßhaltigkeit
- Fremdkühlung der Schleifzonen für einen
kühleren Schliff und höhere
Schleifbandstandzeiten
-
zwangsgeführte pneumatisch gesteuerte Schleifbandoszillation
-
effektive Schleifstaubabsaugung direkt an den Schleifwalzen
Flugstaubabsaugung an den Spannrollen
- integrierte Bürst-
und Finisheinrichtung mit großer Schleifstaubabsaugung
-
motorische Schleifdickeneinstellung über Präzisionsgewindespindeln
und
großdimensionierten Linear- Kugel-
lagersets auf
gehärteten und geschliffenen Präzisions-
wellen mit Staub- und
Schmutzsicherung
- Einstellung der Spanabnahme unten über
Präzisionsgewindespindel mit
Maßanzeige über Skalenring
(Auflösung 0,1mm)
- Schleifbandspannung über Pneumatikzylinder
mit konstantem Spanndruck
- Schleifbandwechsel mit pneumatischer
Bandentspannung in Sekundenschnelle
- Einstellmöglichkeit des
Schleifbandlaufes bei Bandwechsel
- elektropneumatische
Druckluftüberwachung
- Einlaufsicherung über Kontaktrolle bei zu
dicken Werkstücken
- Werkstücktransport über kalibrierte
rutsch- und haftfeste Transportbänder
über schwere, 1000mm
lange Gußtische mit feinstgehobelter Oberfläche und
gefederten
Andruckrollen mit Feineinstellung
- Kardanwellenantrieb für
ruckfreien und gleichmäßigen Werkstücktransport
-
Vorschubgetriebemotor mit drei unterschiedlichen
Vorchubgeschwindigkeiten
zur schnellen Anpassung an verschiedene
Holzarten
- alle Motoren ekektrisch abgesichert
- ergonomisch
angeordnete Bedienelemente an der Werkstückeinlaufseite
-
automatische Werkstückstärkenabtastung (kein vorheriges Messen
notwendig)
- digitale Stärkenanzeige (Auflösung 0,1mm) mit
modernem Magnetbandsystem
Technische Daten:
-
Schleifbandgeschwindigkeit: 22 m/s
- Schleifbandlänge:
1800mm
- Schleifbandbreite:200mm
- Arbeitsbreite: 190mm
-
Schleifdicke: 2-180mm
- zwei Bremsmotoren für Antrieb: 5,5
kW
- Vorschubmotor: 1,0 kW
- Vorschubgeschwindigkeit: 6, 11
und 16 m/min.
- automatische Höhenverstellung: 0,37 kW
- zwei
Bürstenaggregate
mit Fibrebürsten D 120 x 200mm à 0,37
kW
- Absaugstutzen: 2 x 120mm und 2 x 150mm
-
Pneumatikanschluß 6 bar
- Arbeitshöhe: 850mm
- Länge:
2105mm
- Länge mit Bedienteil 2490mm
- Breite: 880mm
-
Höhe: 1910mm
- Gewicht: ca. 1500 kg
- Betriebsspannung: 400
Volt, 50 Hz, 3P
-
CE-Ausführung
---------------------------------------------------
----------------------
Grundpreis der Maschine auf
Anfrage!
---------------------------------------------------------
----------------
Sonderzubehör:
stufenloser Vorschub
4-20 m/min.
zur Geschwindigkeitsanpassung an
Vormaschine
Preis: Auf Anfrage
Werkstückabblasung
-
mittels Düsen von oben und unten am Maschinenauslauf
angeordnet, pneumatisch gesteuert
Preis: Auf
Anfrage
Schleifbandausblasung
- über Düsen direkt an
den Radien der Spannrollen innerhalb
der Absaugung angeordnet,
separat zuschaltbar
Preis: Auf Anfrage
Querverschiebung
der kompletten Maschine
- einstellbar 50-100mm oszillierend zur
gleichmäßigeren
Ausnutzung von Schleifbändern,
Finishwerkzeugen und
Transportsystem, Getriebemotor
0,37kW
(nicht verfügbar in Verbindung mit Disc/Softdisc
Aggregat)
Preis: Auf
Anfrage
Transportfreilauf-Einrichtung
- bei Verkettung
mit wenig Abstand zur Vormaschine
Preis: Auf
Anfrage
Externer Startimpuls der Maschine
- über einen
Taster inkl. Ansteuermöglichkeit über externe
SPS-Steuerung
(bei Verkettung in Fertigungsstraße)
Preis: Auf
Anfrage
DUPLO-Steuerung
- zusätzliches Bedienteil zur
Anbringung an eine
vorgeschaltete Maschine mit folgenden
Funktionen:
- Starttaster
- Not-Aus
-
Höhenverstellung Auf, Ab und 1/10 Ab
- Digitale
Stärkenanzeige
- geschirmtes Spezialkabel, (max.
20m)
Preis: Auf Anfrage
(technische Angaben laut
Hersteller - ohe Gewähr!)
Alle angegebenen Preis netto. zzgl.
gesetzl. Mwst.
