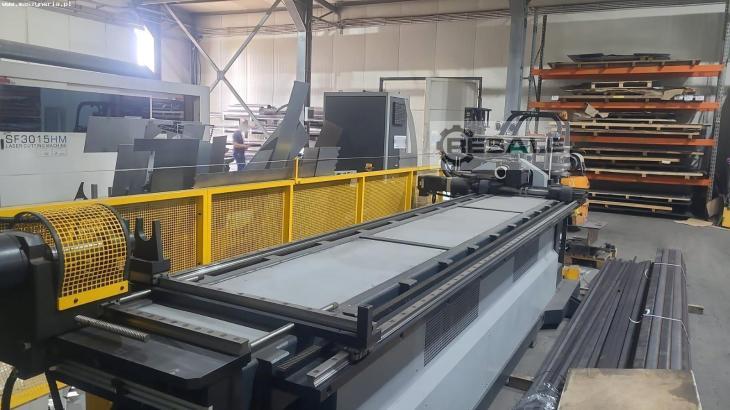

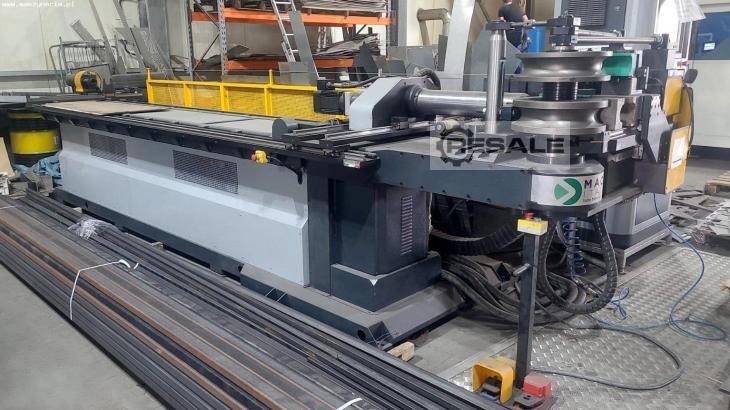

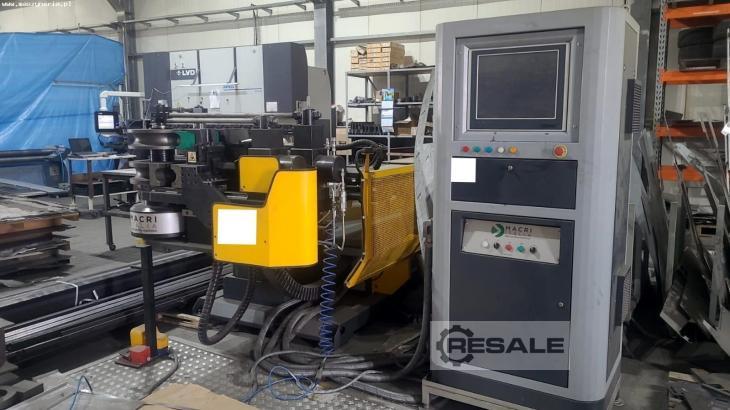

Rohrbiegemaschine MACRI ITALIA PROVAR 6-90 U-D gebaut im Jahr 2021 in
Italien, ist für das vollautomatische, präzise Biegen von Rohren und
Profilen mit einem maximalen Durchmesser von 90 mm konzipiert. Der
Bearbeitungsprozess wird von der Maschine in 6 numerisch gesteuerten
Achsen (X, Y, Z, B1, B2, A) mittels eines beweglichen Arbeitskopfes
mit geschliffenen Zahnrädern von höchster Festigkeit durchgeführt.
Jede Achse ist zusätzlich mit zuverlässigen bürstenlosen
Servomotoren ausgestattet, die eine hervorragende Dynamik und
Positioniergenauigkeit über die gesamte Lebensdauer garantieren.
Die Dornbiegemaschine MACRI ITALIA wird mit einer umfangreichen
Ausstattung angeboten, die Komponenten von Spitzenmarken (BOSCH
REXROTH, SCHNEIDER, usw.) und eine innovative 3D-Software mit
Antikollisionssystem und automatischer Werkstückkorrektur umfasst.
Die Maschine ist praktisch neu – sie hat nur 20 Betriebsstunden
hinter sich. Die CNC-Biegemaschine PROVAR 6-90 U-D wiegt ca. 6500
kg.
Technische Daten der Rohr- und Profilbiegemaschine MACRI ITALIA PROVAR
6-90 U-D
Allgemeine Daten
- Anzahl der Achsen: 6
Biegen (Y-Achse)
Traversieren (X-Achse)
Drehung (Z-Achse)

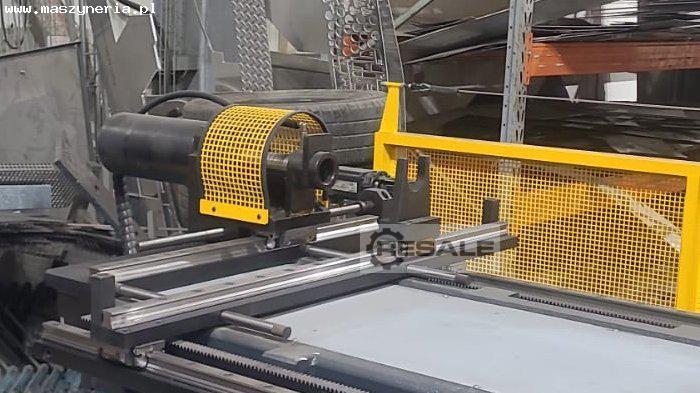

Seitliche Bewegung des Positionierers (B1-Achse)
Seitliche Bewegung des Dorns (B2-Achse)
Auf-Ab-Bewegung des Kopfes (A-Achse)
- maximaler Rohrdurchmesser: 90 mm
- Nutzbare Arbeitslänge: 3600 mm
- maximaler Biegewinkel: 195°
- Biegegeschwindigkeit (Y-Achse): 45°/1″
- Verfahrgeschwindigkeit (X-Achse): 650 mm/1″
- Maximale Drehgeschwindigkeit der Klemme (Z-Achse): 180°/1″
- maximale Verfahrgeschwindigkeit (B1-Achse): 6 mt/1″
- Maximale Verfahrgeschwindigkeit (B2-Achse): 6 mt/1″
- maximale Verfahrgeschwindigkeit (A-Achse): 4 mt/1″
- Toleranz der Y-Achse: ± 0,1°
- Toleranz der X-Achse: ± 0,1 mm
- Toleranz der Z-Achse: ± 0,1°
- Toleranz der B1-Achse: ± 0,1 mm
- Toleranz der B2-Achse: ± 0,1 mm
- Toleranz der A-Achse: ± 0,1 mm
- Verfahrweg der A-Achse: 210 mm
- Spindel-Rückzugshub: 140 mm
- Drehrichtung: rechtsdrehend
- 3 Arbeitsebenen mit variablem Radius im Automatikbetrieb

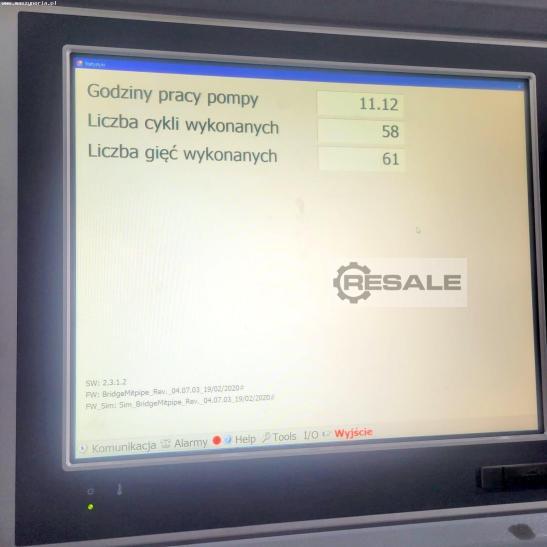

- Betriebsstunden: 20 h
- Leistung: 36 kW
- Spannungsversorgung: 400 V; 50 Hz
- Gewicht der Maschine: ca. 6500 kg
Kapazität
- Rundrohr R=42 kg/mm2: 90×7 mm
- Biegeradius R=42 Kg/mm2 Min. Mittelpunkt R 10 D: 90×2 mm
- Rundrohr aus rostfreiem Stahl: 90×4
- Rundrohr (Al, Cu, Ot): 90×10 mm
- Vierkantrohr R=42 Kg/mm2: 60×60×3 mm
- rechteckiges Rohr (einfacher Weg): 40x80x2 mm
- rechteckiges Rohr (schwieriger Weg): 80x50x2 mm
- Rundstab R=42 Kg/mm2: 50 mm
- Vierkantstab R=42 Kg/mm2: 40×40 mm
Ausstattung der Biegemaschine MACRI PROVAR

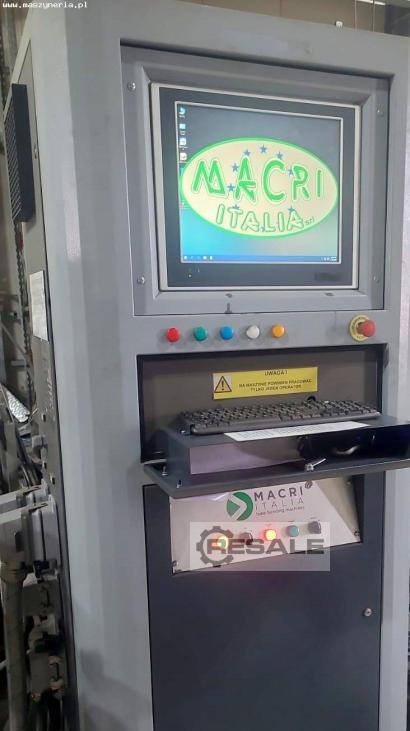

- 3D-Software mit Anti-Kollisionssystem und automatischer
Werkstückkorrektur
- bürstenlose Servomotoren auf allen Achsen
- Werkzeuge für Rohre mit Durchmessern von 63 mm; 76,1 mm; 88,9 mm
- Schnelles Werkzeugwechselsystem mit festen Abständen, die in jedes
Werkzeug integriert sind
- Frühauswurf des Dorns
- automatische Dornschmierung
- Wärmetauscher
- Linearführungen: BOSCH REXROTH
- Epizykloidische Reduziergetriebe mit reduziertem Spiel:
BONFIGLIOLI
- Elektrische Komponenten: SCHNEIDER, WAGO, ELTRA
- elektronische komponenten
Servoantrieb: ELCOM
Motoren: LAFERT
- pneumatische Komponenten: CAMOZZI
- hydraulische Komponenten: PARKER
- Aluminium-Schutzmatte 3×1 m
- Betriebsanleitung
- Technische Dokumentation der Maschine
- CE-Konformitätserklärung
