-Theoretisches Nutzvolumen: max. 385 Liter

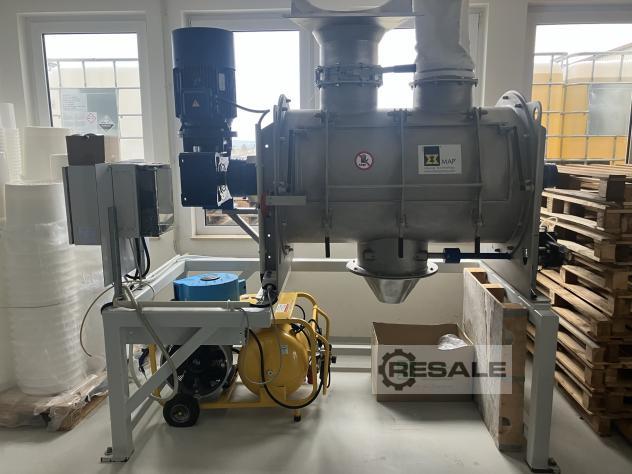

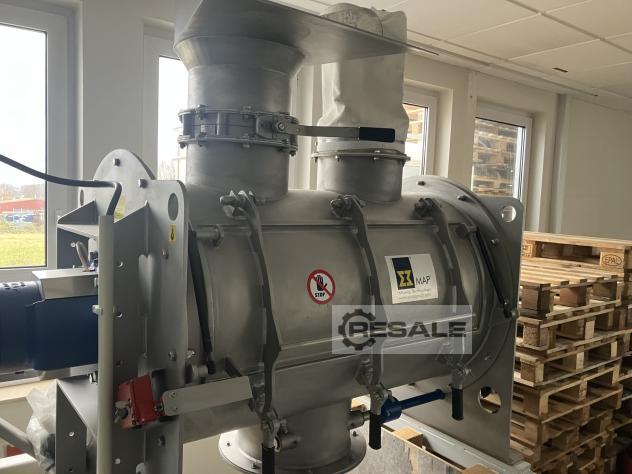

-Horizontale zylindrische Mischtrommel
-Stirnwände mit Trommel verschraubt
-Mischwerkzeuge als Schrägschaufel über Schaufelarme in Taschen
verschraubt

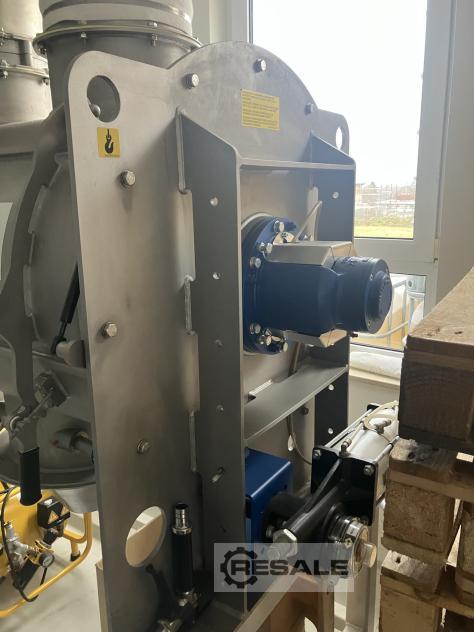

-Lagerung der Welle in außerhalb des Mischers angeordneten
Flanschlagergehäusen mit Rollenlagern
-Wellenabdichtung durch leicht auswechselbare Stopfbuchspackungen
-Stopfbuchspackungen mit zusätzlichem Luftspülanschluss für
kundenseitigen Druckluftanschluss
-Beschickung über 1 Stutzen D= 223mm mit Flansch, XKF 352
-Entlüftung durch 1 Stutzen D= 323 mm mit Flansch, XKF 352 mit
Filterbeutel inkl. Halterung und eingeschweißtem Schutzgitter
-Entleerung über totraumfrei schließender Klappe, pneumatisch
betätigt, 1 Auslaufstutzen D= 406mm mit Flansch, XKF 382
-Flüssigkeitszugabemöglichkeit über 2 demontierbare Lanzen mit
Sprühdüse, montiert in Messerkopfebene
-Inspektion und Reinigung durch 1 Klappe an der Vorderseite der
Trommel, Abmessung: 1050 x 400mm, Klappe über Schnellspanner
verschlossen
-Arbeits- und Unfallschutz durch Verriegelungsmagnet Fabr.
TELEMECANIQUE und Endschalter (unverdrahtet)
-Werkstoffe: Mischtrommel, Mischerwelle und Mischwerkzeug aus:
Edelstahl 1.4306

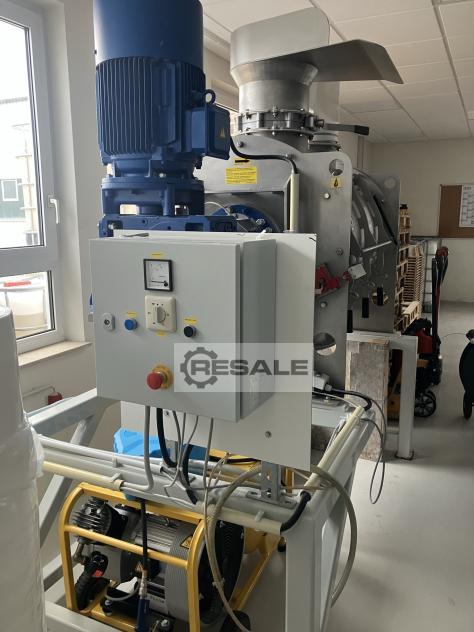

-Antrieb:
Der Antrieb ist nicht für den FU Betrieb ausgelegt
Komplett mit Hohlwellen-Aufsteckgetriebe, Drehstrommotor und
Drehmomentstütze
-technisches Daten des Motors:
Nennleistung P = 18,5kW
Nenndrehzahl N = 1500 U/min
Spannung U = 400/690 V - 50Hz
Bauform B 5
Schutzart IP 55
-Bitte beachten Sie, dass die Antriebsleistung nicht für den Start
des Mischers im Stern/Dreieck, bei gefüllter Maschine, ausgelegt
ist!
-Zubehör: 2 Stk. Messerkopf- Aufnahmeflansche zum nachträglichen
Einbau von Messerköpfen
Sackschütte DN300 in Edelstahl 1.4301, inkl. Flachdichtung und
Befestigungsmaterial
-Dieser Mischer ist NICHT ATEX-zertifiziert
-Oberflächenbehandlung: Mischtrommel innen: geschliffen Korn 120
Mischtrommel außen: glasperlengestrahlt
Antrieb und Endlagereinheiten 1 Deckanstrich nach RAL 5010
-Dokumentation: Wartungs- und Bedienungsanleitung in Deutsch als
.pdf-Datei
Einbauzeichnung als .dwg-Datei oder .pdf-Datei
Einbauerklärung
