CNC Drehzentren MAZAK MULTIPLEX 6100Y

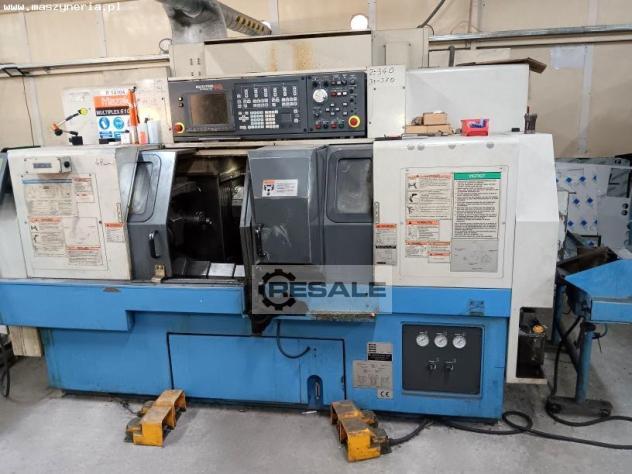

CNC Drehzentrum MAZAK MULTIPLEX 6100Y gebaut 2001 in Japan, ist in der Lage, die Bearbeitung von Werkstücken mit einem maximalen Durchmesser von 500 mm vollständig zu automatisieren und dabei eine hohe Genauigkeit und Präzision zu gewährleisten.

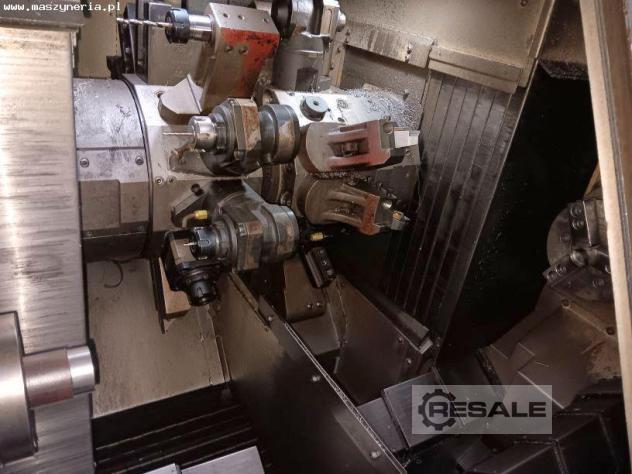

Das Drehen findet in einem großen Arbeitsraum statt, der mit einem starren Bett und einem in die Kühlmittelrutsche integrierten Späneförderer ausgestattet ist, der die Späne kontinuierlich aus dem Arbeitsbereich absaugt. Die CNC doppelspindel drehmaschine MAZAK verwendet bei der Bearbeitung Werkzeuge, die in Revolverköpfen mit 12 Positionen untergebracht sind und sich durch ihren zuverlässigen Betrieb auszeichnen. Jeder der beiden Werkzeugköpfe verfügt über 3 Achsen (X,Y,Z) und unterstützt angetriebene Werkzeuge. Um das Drehen zu vereinfachen und zu rationalisieren, kann das Werkstück auf beiden Spindeln gleichzeitig und im „Link-Modus bearbeitet werden, wobei die Stange in beiden Futtern gehalten wird.

Der Drehautomat MAZAK ML TPLX 6100Y wird auch mit einer umfangreichen Ausstattung angeboten, darunter der Stangenlader LNS QUICK LOAD SERVO III, die Y-Achse, Werkzeugmesstaster und die einfach zu bedienende CNC-Steuerung MAZATROL 640T mit vielen nützlichen Funktionen. Das Gesamtgewicht der Maschine beträgt 5700 kg.

Technische Daten der CNC-Drehmaschine MAZAK MULTIPLEX 6100Y
- Vorschubgeschwindigkeiten in X/Y/Z-Achse: 350/150/400 mm
- Eilgang in der X,Y,Z-Achse: 6000 mm/min
- Maximaler Drehdurchmesser (über Bett): 500 mm
- maximaler Drehdurchmesser (in der Spannzange): 250 mm
- Maximale Drehlänge: 350 mm
- Maximale Stangenlänge: 2 m
- Hauptspindeldrehzahl: 6000 U/min
- Anzahl der Spindeln: 2
- Drehzahl der angetriebenen Werkzeuge: 6000 U/min
- Anzahl der Revolverköpfe: 2
- Spannungsversorgung: 3x 200 V; 50/60 Hz
- Abmessungen des Stangenladers (L x B x H): 2000 x 2000 x 1500 mm
- Gewicht des Stangenladers: ca. 1000 kg
- Abmessungen der Maschine (L x B x H): 4300 x 2850 x 2500 mm
- Gewicht der Maschine: 5700 kg
- Ausstattung der Drehmaschine MP-6100Y

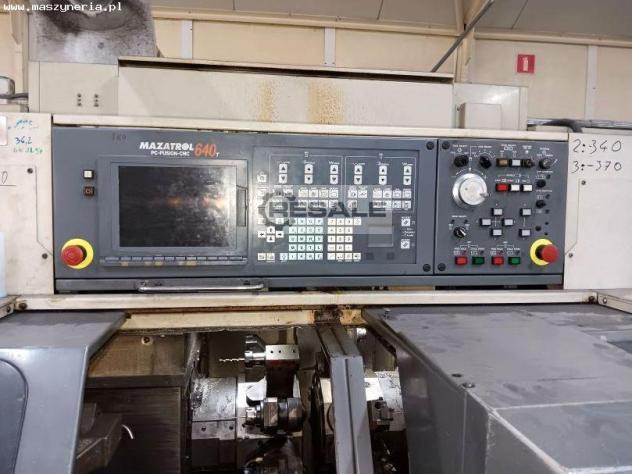

CNC-Steuerung: MAZATROL 640T

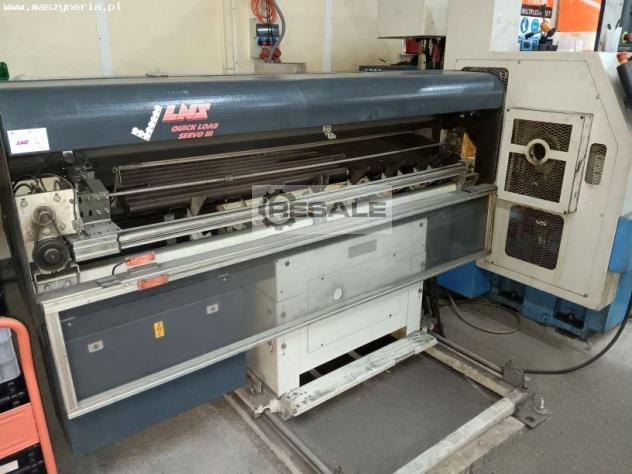

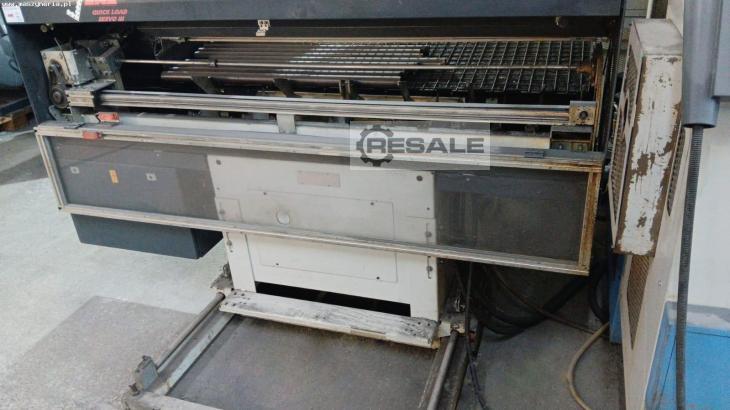

- Stangenlader: LNS QUICK LOAD SERVO III
- Y-Achse
- Gegenspindel
- 12-Positionen-Revolver (2 St.)
- Hydraulisches 3-Backen-Futter mit 210 mm Durchmesser
- hydraulisches Pinolenfutter mit Durchgang fi 40
- Werkzeugsonden

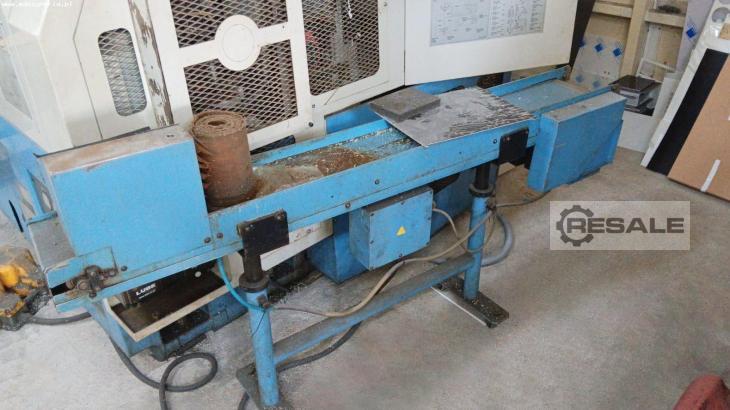

- Späneförderer
- Kühler
- Horizontal angetriebene Werkzeughalter (3 St.)
- Radial-Werkzeughalter (1 St.)
- Vierkant-Werkzeughalter 20×20 mm (10 St.)
- VDI 30 Werkzeughalter (6 St.)
- Fußsteuerung
