Leit- und Zugspindeldrehmaschine MCM T 215 x 1000
Made in Italy
Maschine nach DIN 8605: Drehmaschine mit erhöhter Genauigkeit.
Spitzenhöhe: 215 mm
Drehdurchmesser über Bett: 430 mm
Drehdurchmesser über Schlitten: 240 mm
Spitzenweite: 1.000 mm
Bettbreite: 290 mm
Spindelbohrung: 52 mm
Spindelnase: Camlock 6"
Spindelgeschwindigkeiten, stufenlos: 6
Spindeldrehzahlen: 60 - 2.000 U/min
Motorleistung S6/S1: 4 kW (Option: 5,5 kW)
Vorschub Z-Achse: (38) 0,05 - 1,88 mm/U
Vorschub X-Achse: (38) 0,02 - 1.084 mm/U
Gewindeschneiden, metrisch: (30) 0,45 - 20 mm
Gewindeschneiden, Witworth: (35) 80 - 1 3/4 TPI
Gewindeschneiden, Modul: (25) 0,25 - 10 mm
Gewindeschneiden, Diametral Pitch: (30) 160 - 3 1/2 D.P.
Querschlitten LxB: 370 x 190 mm
Querschlittenhub: 240 mm
Oberschlitten LxB: 275 x 115 mm
Oberschlittenhub: 120 mm
Reitstockpinolendurchmesser: 60 mm
Reitstockpinolenhub: 135 mm
Reitstock Kegel: MK 4
Gewicht: ca. 2.000 kg
Ausstattung:
- Stufenlos regelbare Spindelgeschwindigkeiten mit digitaler
Drehzahlanzeige
- Automatische Schmierung der Führungsbahnen
- Abnahmeprotokoll nach DIN 8605, Drehmaschine mit erhöhter
Genauigkeit
- Elektrische Ausstattung aus hochwertigen Marken-Komponenten,
Siemens/Schneider
- Reduzierhülse
- 2 feststehende Körnerspitzen
- Alle Sicherheitseinrichtungen nach CE-Standards: Drehfutterschutz
mit Plexiglasscheibe, Mikroendschalter gesichert.
Drehstahlhalterschutz mit Plexiglasscheibe. Hintere Spritzschutzwand
über die gesamte Länge. Leitspindel- und Zugspindelschutz durch
Lichtschranke (eingebunden in Not-Aus-Kreis). Not-Aus-Schlagtaster.
- Spänebehälter mit Rädern
- Kühlmittelsystem
- Feststehende Lünette
- Mitlaufende Lünette
- Bedienwerkzeug, Abnahme Protokoll nach DIN, Bedienungs- und
Wartungshandbuch, vollständige Elektroinstallation, Maschine
hergestellt nach CE-Standard in der neusten Fassung.
Sonderpreis für MCM T 215 x 1000 inkl. 3-Achs-Digitalanzeige und LED
Leuchte: 26.800 Euro, netto
Sonderpreis für MCM T 215 x 1000 ohne Digitalanzeige, mit LED
Leuchte: 24.900 Euro, netto.

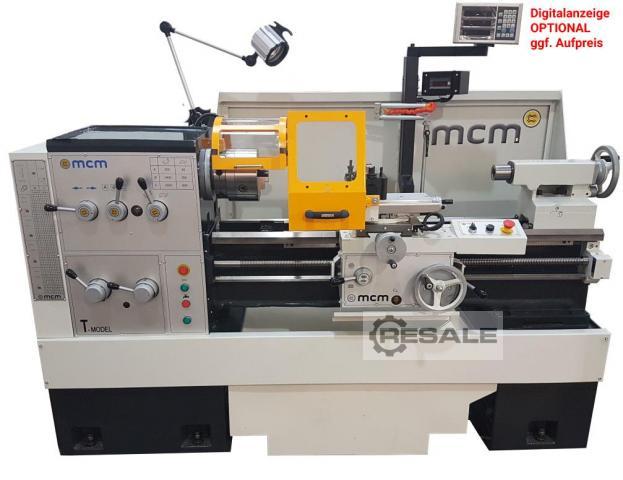

Die Abbildung zeigt Maschine mit Sonderzubehör, z.B. Drehfutter,
Multifix etc. Diese sind nicht Teil des Standardieferumfangs und nicht
im Preis enthalten!
