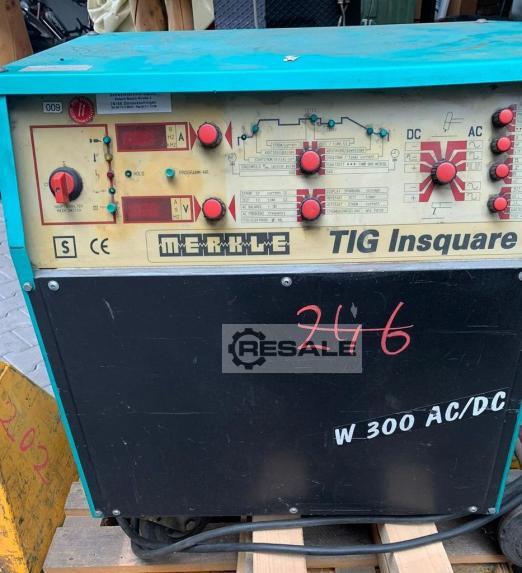

Merkle Insquare 300 AC/DC Schweißanlage
Primär:
Spannung: 3 x 400 V
Frequenz: 50 (60) Hz
cos phi: 0,95
TIG Gleichstrombereich:
Leerlaufspannung: 80 V
Arbeitsspannung: 10-22,8 V
Schweißstrom: 5-320 A
HSB 60 % ED (10 min.) 320 A
HSB 80 % ED (10 min.) 300 A
DB 100 % ED: 260 A (40°C)
primär Dauerleistung: 9,5 kVA
primär Dauerstrom: 13,7 A
primär Höchststrom: 19 A
TIG Wechselstrombereich:
Leerlaufspannung: 80 V
Arbeitsspannung: 10-22,8 V
Schweißstrom: 5-320 A
HSB 60 % ED (10 min.) 320 A
HSB 80 % ED (10 min.) 300 A
DB 100 % ED: 260 A (40°C)
primär Dauerleistung: 9,5 kVA
primär Dauerstrom: 13,7 A
primär Höchststrom: 19 A
Elektrodenschweißbetrieb:
Stabelektroden: 1,5-6 mm
Leerlaufspannung: 80 V
Arbeitsspannung: 20-32,8 V
Schweißstrom: 5-320 A
HSB 60 % ED (10 min.) 320 A
HSB 80 % ED (10 min.) 300 A
DB 100 % ED: 260 A (40°C)
primär Dauerleistung: 13,1 kVA
primär Dauerstrom: 19 A
primär Höchststrom: 22 A
Schweißverfahren: Schalter 10-stufig:
TIG DC Minus, TIG DC Plus,
TIG DC Minus m. Startimpuls,
TIG AC geräuscharm,
TIG AC Rechteck
TIG AC "Balanced TIG",
Elektrode Minus
Elektrode Plus
Elektrode "Sinus"
Elektrode Rechteck
Wahlschalter 1: Schalter 10-stufig:
Strom 1, Zeit 1,
Anstiegs- u. Absenkzeit,
Startstrom, Endstrom,
Zündimpuls, Punktzeit,
Gasvor- u. Gasnachströmzeit
Wahlschalter 2: Schalter 9-stufig:
Strom 2, Zeit 2, (für Pulsbetrieb),
AC Balance, AC Frequenz,
Hotstart Zeit u. Strom,
Stromnachregelung,
Elektroden d, Anzeige U

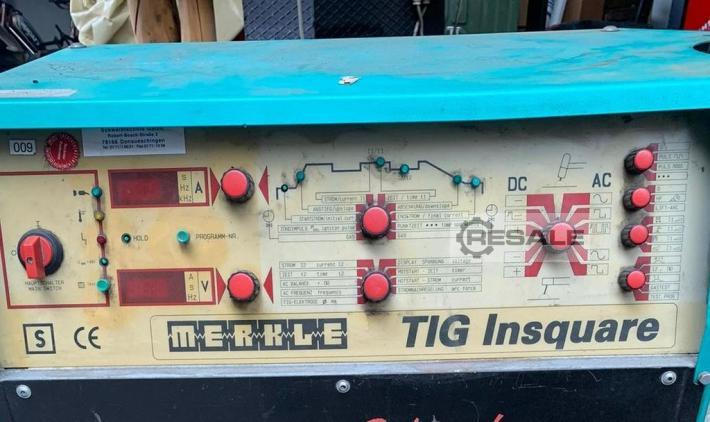

Einstellungen: 2 Drehgeber für Wahlschalter 1 und 2
Anzeigen: 2 LED Displays m. Voranzeige und Holdfunktion für Strom,
Spannung, Zeit, Frequenz
Zeitfunktionen: Schalter 4-stufig:
AUS, Pulsen langsam,
Pulsen schnell, Punkten
Zündung: Schalter 4-stufig:
AUS, Hochfrequenz,
Lift-Tig
Energieregelung: Schalter 4-stufig:
an der Anlage,
Hand- o. Fußfernregler,
Schweißbrenner
Betriebsart: Schalter 4-stufig:
2-Takt, 4-Takt, 4-Takt mit 2 Strömen, Gastest, Test, Programm
Programmspeicher: 20 Speicherplätze frei belegbar
AC-Frequenz: 50-200 Hz
AC-Balance: 9-91 %
Gasvorströmzeit: 0-3 s
Gasnachströmzeit: 0-25 s
Stromanstiegszeit: 0-2 s
Stromabsenkzeit: 0-20 s
Zündimpuls: 0-100 ms
Punktzeit: 0,1-2,5 s
Pulsen langsam: 10 ms-2,5 s
Pulsen schnell: 50 Hz-5 kHz
Hotstart Zeit: 0-1,5 s
Hotstart Strom: 10-200 %
Stromnachregelung: 100-250 %
Taster: Test Schutzeinrichtung
Taster: Programmwahl
LED: Netz EIN, Übertemperatur,
Störung, Schutzschaltung,
Display-Hold, Startstrom
Anstieg, Strom 1, Strom 2,
Absenken, Endstrom
Stromquelle: IGBT-Inverter
Zündung: Hochfrequenz oder Lift-Tig
Norm: EN 60974-1 "S" / CE
Brenneranschluss: EURO-Zentralanschluss
mit 5-pol. Stecker
Kühlung Brenner: Wasserumlauf-Kühleinrichtung
Buchse 50 mm²: Werkstückkabel
Buchse 50 mm²: Elektrodenschweißkabel
Netzanschluss: 4 x 4 mm², 5 m lang
Gasanschlussschlauch: 2 m
Gewicht: 130 kg (300 AC/DC)
Maße L x B x H: 910 x 600 x 910 mm mit Flaschenhalter
Gasflaschenhalter: 10 - 20 - 50 l Gasflasche
