Drehdurchmesser:560 mm
Drehlänge:260 mm
Drehzahl:4000 1/min

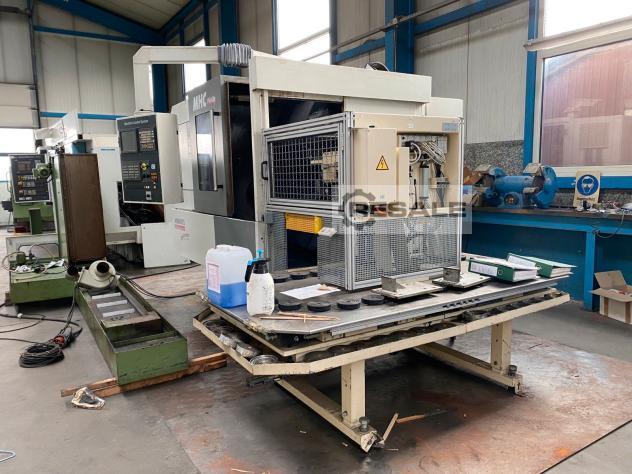

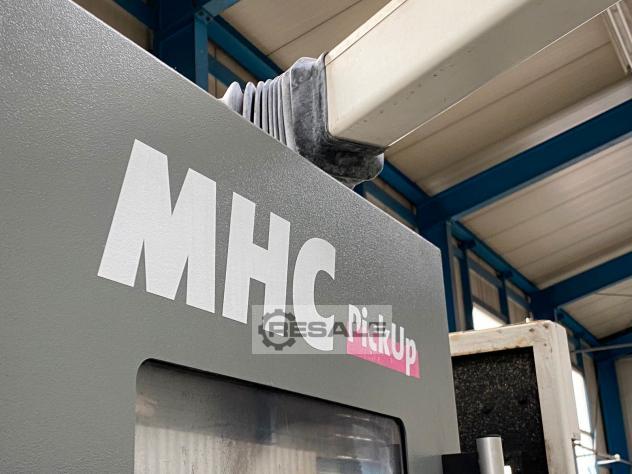

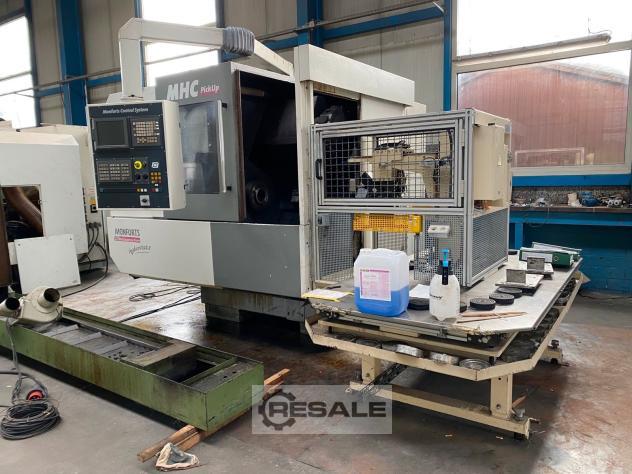

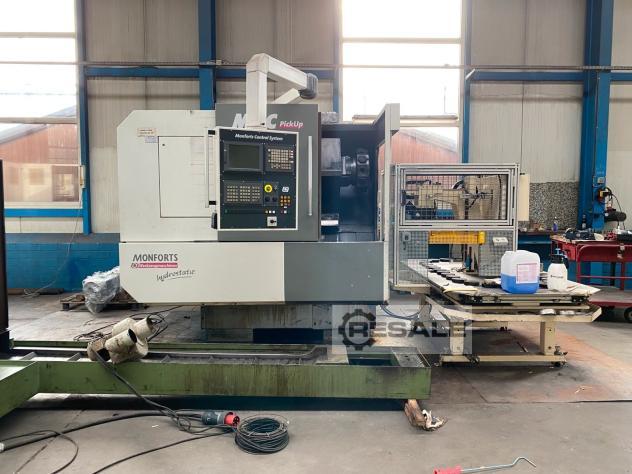

MHC - Horizontale Pick-up Maschine
sofort verfügbar
Die MHC PickUp ist eine Hochleistungsdrehmaschine mit automatischem
Werkzeughandling für die Serienfertigung. Sie kann optional mit
Stangenlader und mit Werkstückbe- und -entladung ausgestattet
werden.
Der horizontale Aufbau ermöglicht dabei Drehdurchmesser bis 520 mmund

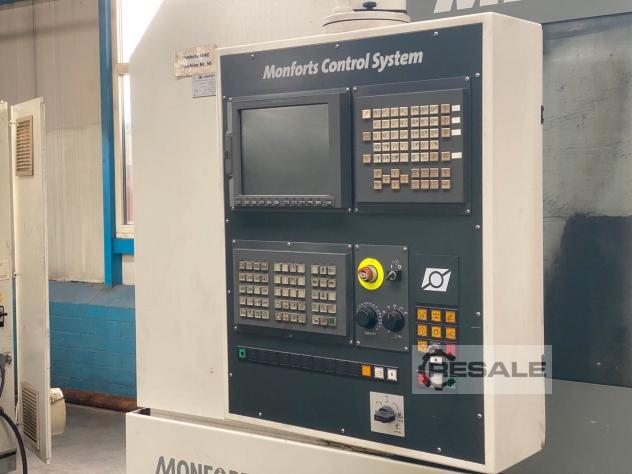

Werkstücklängen bis 260 mm. Wahlweise mit Fanuc oder Siemens
Steuerung erhältlich.
Technologieplattform der MHC PickUp ist die Monforts Werkzeug-
maschine DNC. Die präzise, prozesssichere Bearbeitung des ein-
gespannten Werkstückes durch Drehen, Bohren, Fräsen erfolgt
über einen oben liegenden Werkzeugrevolver.

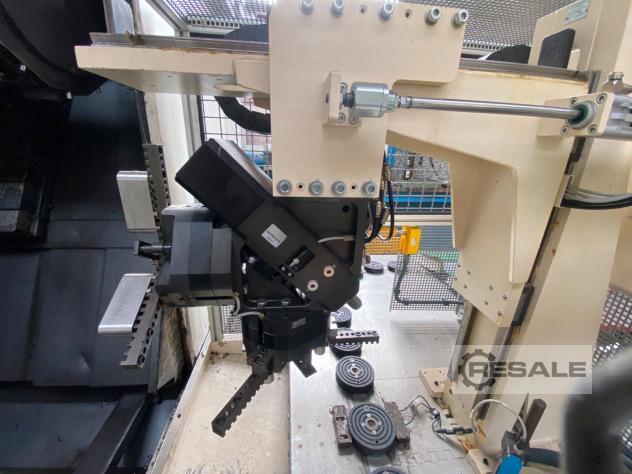

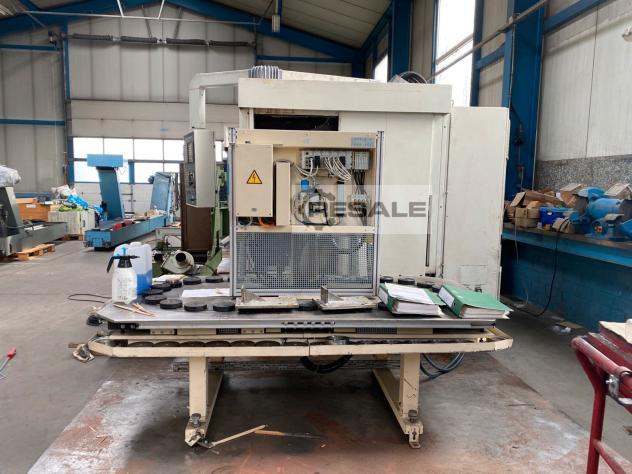

Neben einer Stangenbeladung ist optional die Ausrüstung mit
einer vollautomatischen Werkstückbeladung und -entladung möglich.
Das bringt insbesondere in der auf hohe Stückzahlen ausgelegten
Serienfertigung deutliche Zeit- und Kostenvorteile, weil manuelle
Arbeitsschritte teils wegfallen und die Durchlaufzeiten dank
Automa-
tisierung erheblich reduziert sind. Der absolut freie Spänefall
trägt
zur erhöhten Prozesssicherheit bei. Die große Arbeitsraumtür
ermöglicht eine einfache manuelle Beladung und erhöht so die
Flexibilität im Workflow.
Verfahrweg X-Achse = 260 mm
Verfahrweg Z-Achse = 600 mm
Umlaufdurchmesser über Bett = 560 mm
Spindelaufnahme DIN 55026 = A8
Zugrohrinnendurchmesser = 86 mm
Antriebsleistung (100% / 60% ED) mit Fanuc = 18,5/22 kW
Antriebsleistung (100% / 60% ED) mit Siemens = 23,7/33,6 kW
Drehzahlbereich mit Fanuc = 33-4000 min-1
Drehzahlbereich mit Siemens = 31-4000 min-1
Absolut verschleißfreie hydro- statische Führung in der Z-Achse
→ Gewichtskompensierter Planschlitten mit spielfreier
Wälzführung
→ Verwindungssteife Konstruktion als Schrägbett
→ Kurze Durchlaufzeiten dank auto- matisiertem Werkstückhandling
→ Individuelle PickUp-Optionen durch Roboter, Stangenlader,
Palettensystem, etc.
→ Spindeleinheit mit Rundlauf- genauigkeit von ca. 0,003 mm
→ Werkzeugantrieb im Standard
Die Maschine kann jederzeit besichtigt werden.
Frei Verladen.
Transport europaweit möglich
Bei Fragen einfach schreiben oder anrufen
Maschinenhandel Nord
Gerstenstraße 2
17034 Neubrandenburg
Tel. 016096679844
Technische Angaben sind unverbindlich. Irrtümer vorbehalten.
