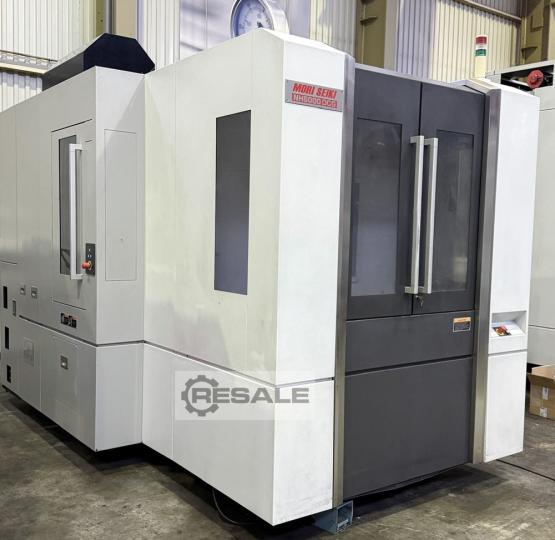

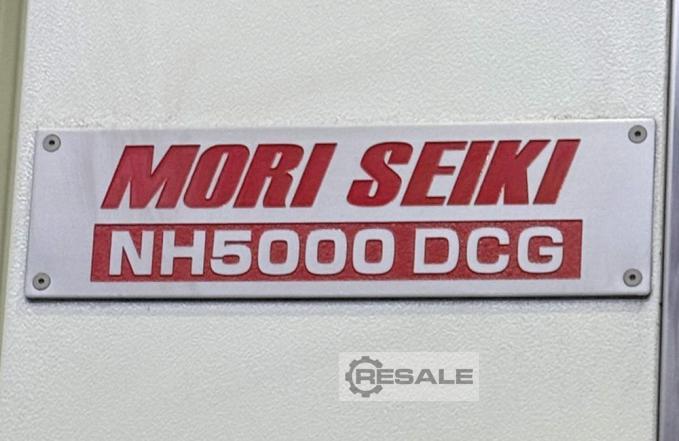

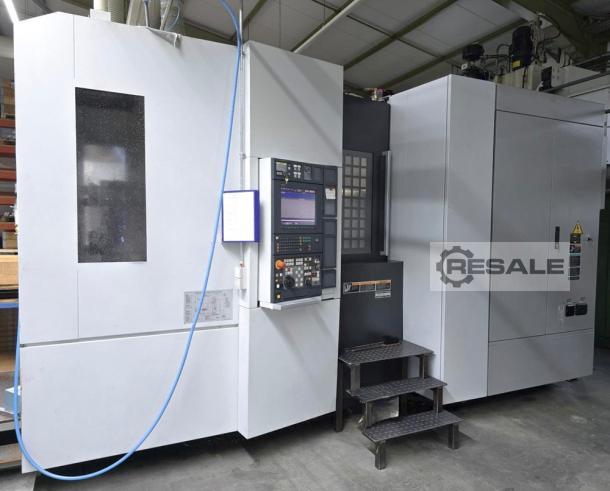

Vertikale CNC Bearbeitungszentren MORI SEIKI NH 5000/40 DCG

x-Weg:730 mm

y-Weg:730 mm

z-Weg:850 mm

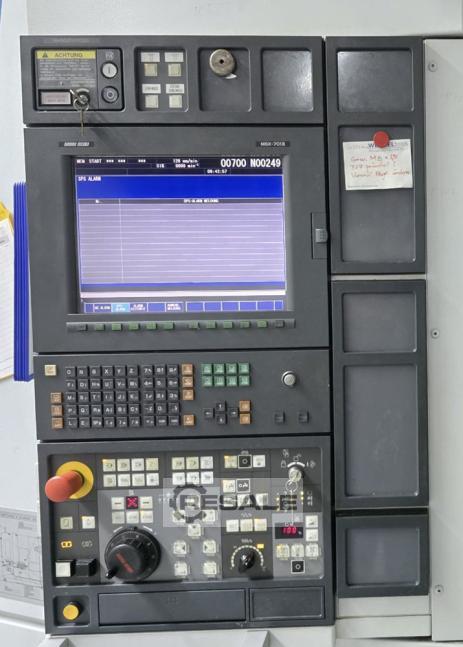

CNC-Steuerung: FS-31IA (MSX-701 III)
Achsen
Verfahrweg der X-Achse mm: 730
Verfahrweg Y-Achse mm: 730
Verfahrweg der Z-Achse mm: 850
Eilgang m/min: 50
Abstand Spindelnase - Tischfläche mm: 100 – 830
Beschleunigung in den Achsen m/s2: 9,8 (X), 10,8 (Y), 6,9 (Z)
Arbeitstisch
Anzahl der Paletten: 2
Tischabmessungen mm: 500X500
Maximale Werkstückgröße (T x H) mm: 800 x 1000
Max. Werkstückgewicht kg: 500
APC-Zeiten s: 7
División estandar Grados: 0.001º
Maximaler Werkstück-Rotationsdurchmesser mm.: 800

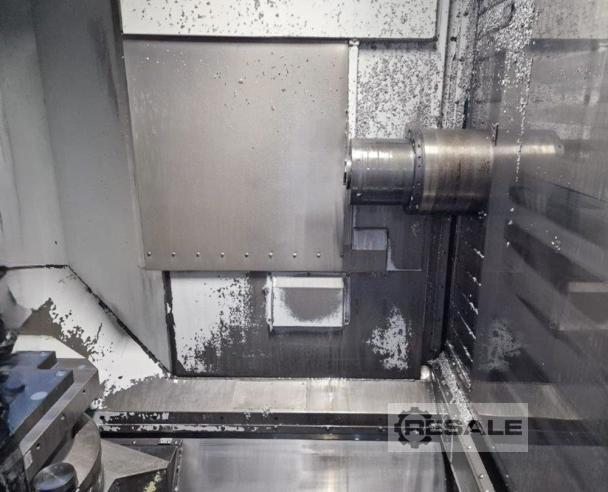

Spindel
Spindeldrehzahl U/min: 14.000
Leistung des Spindelantriebs kW: 22/18,5
Werkzeugaufnahme: HSK A63
Lager-Innendurchmesser mm.: 40
Spindeldrehmoment Nm: 220

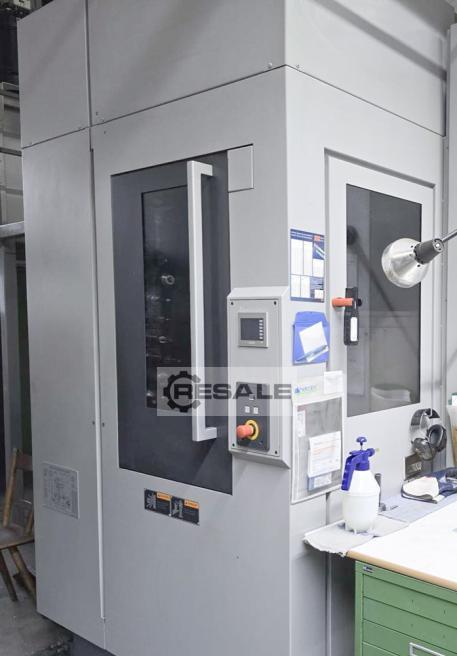

Werkzeugsystem
Plätze für Werkzeugmagazine: 120
Mit freien Nachbarplätzen mm: 140
Mit belegten Nachbarplätzen mm: 70
Max. Werkzeuglänge mm: 500
Maximales Werkzeuggewicht kg: 12
Werkzeug-zu-Werkzeug-Zeiten s: 0,9
Span-zu-Span-Zeit s: 3,3
Werkzeugschäfte : BT-40
ANZAHL DER WERKZEUGVERSATZPAARE: 200
Leistung des Werkzeugspanners N: 12,6
Ausrüstung
Späneförderer
Licht für den Arbeitsbereich
4. Achse
CE-Konformität
Kühlmittelpistole

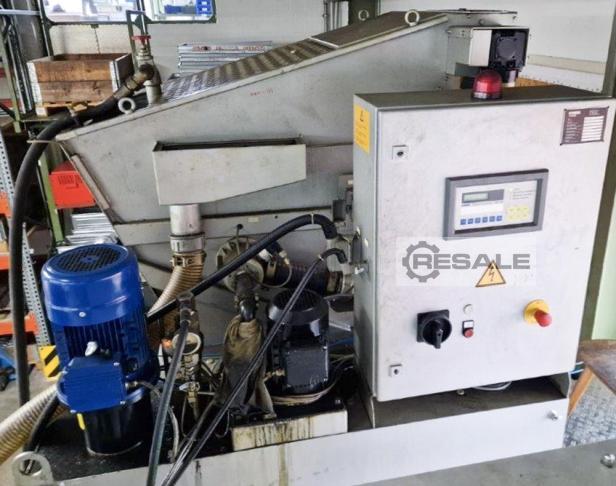

Papierband-Filter
VERWALTUNG DER STANDZEIT
BENUTZERDEFINIERTES MAKRO
UNIDIREKTIONALE POSITIONIERUNG
8-STELLIGE WERKZEUGNUMMER
BELIEBIGER WINKEL FASEN ECKE R BEFEHL
Schwenkbares Bedienfeld von 0º bis 90º
Kühlung
Tankinhalt: 680
Hochdruck bar: 12
Laufzeiten der Maschine

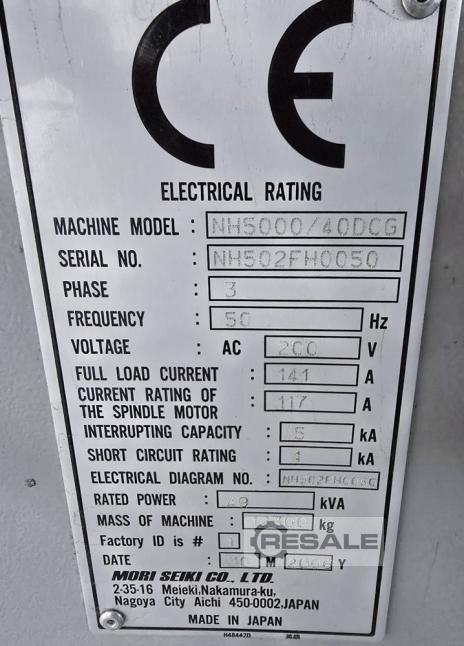

Nennleistung kVA: 49
Grundabmessungen / Gewicht der Maschine
Länge mm: 2.725
Breite mm: 4.610
Höhe mm: 3.138
Gewicht kg: 12.900
Verkäufer Angebot Nr. resale CNC0609
