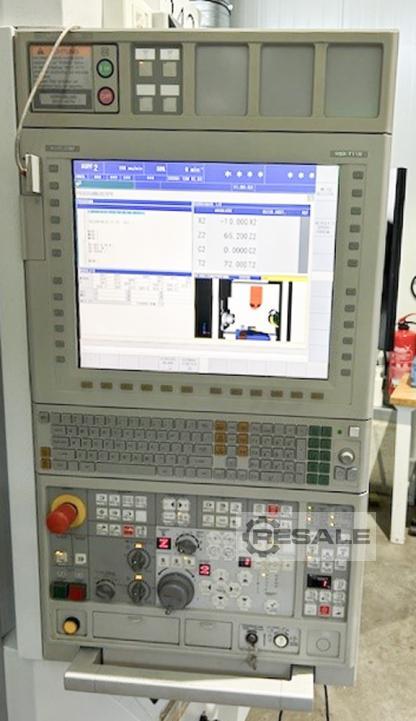

CNC-Steuerung: FANUC FS-31iA5 (MAPPS 4)
Fähigkeiten
Drehlänge mm: 424
Max. Drehdurchmesser mm: ø: 370 (270 mit Revolver 2)
Stangenarbeitskapazität mm: 52

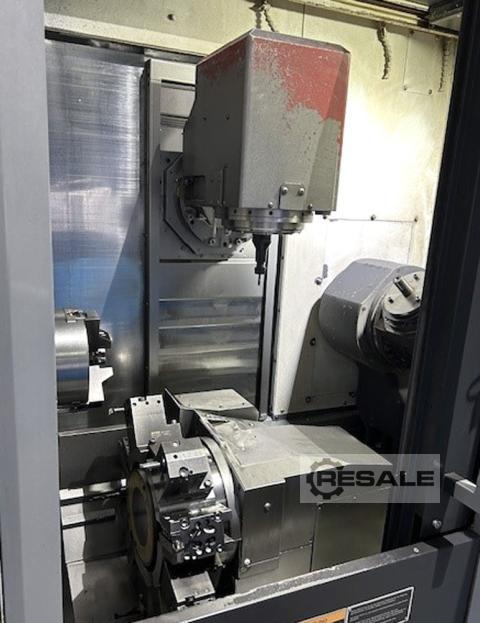

DREH-FRÄSSPINDEL
Indexierungsspezifikationen: yes
Verfahrweg X-Achse mm: 380
Verfahrweg Y-Achse mm: ± 105
Verfahrweg Y-Achse mm: 460 + 155 (ATC)
B-Achse Indizierung Gra.: ± 120º
Max. Spindeldrehzahl U/min: 12.000
Spindelantriebssleistung kW: 9/5,5

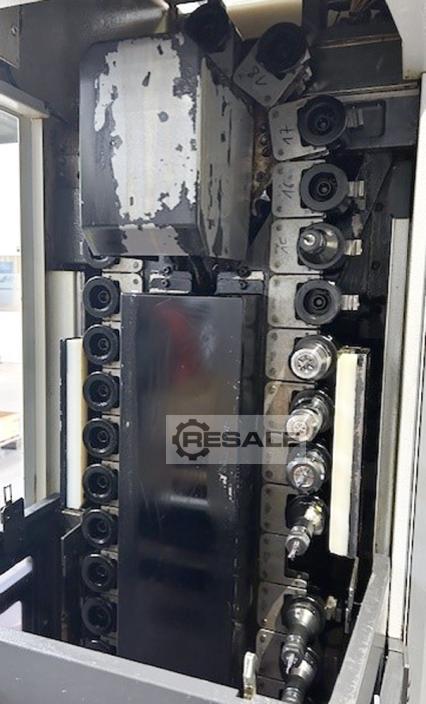

Werkzeugmagazin
Werkzeugeplätzen: 38
Werkzeugaufnahme: Capto C5
Max. Werkzeuglänge mm: 250 (210 für Werkzeuge unter Ø70mm)
Max. Werkzeugdurchmesser mm: Ø70/Ø130 (mit/ohne benachbarte
Werkzeuge)
Max. Werkzeuggewicht kg: 5

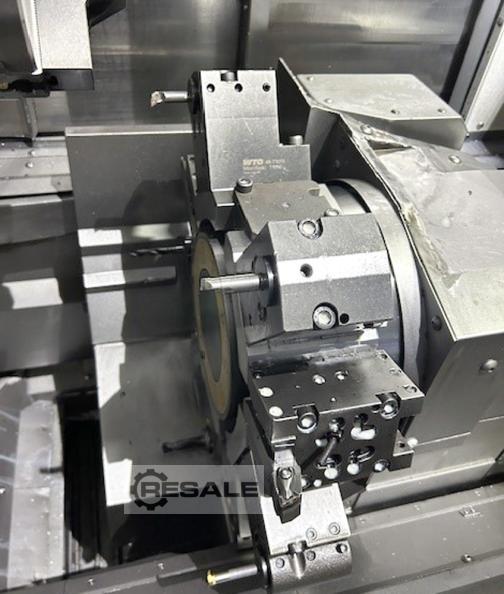

Untere Revolverturm
Verfahrweg X-Achse mm: 155
Verfahrweg Y-Achse mm: 610
Anzahl Werkzeugplätze: 10
Drehzahl max. angetriebene Werkzeuge U/min: 6.000
Angetriebene Werkzeuge Leistung kW: 1,5/1,2

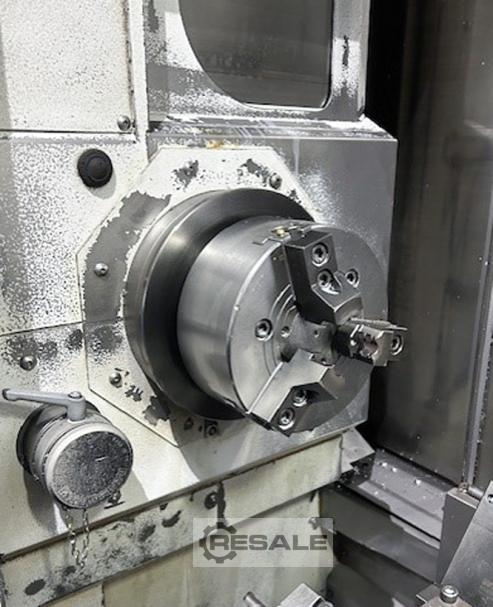

Hauptspindel
Max. Spindeldrehzahl U/min: 6.000
Spindelantriebsleistung kW: 11/7,5
Spindelbohrung mm: 73
Spannfuttertyp: Hohlfutter (8")
Hersteller: KITAGAWA
Spindelnase: JIS A2-5
Max. Drehmoment Nm: 223

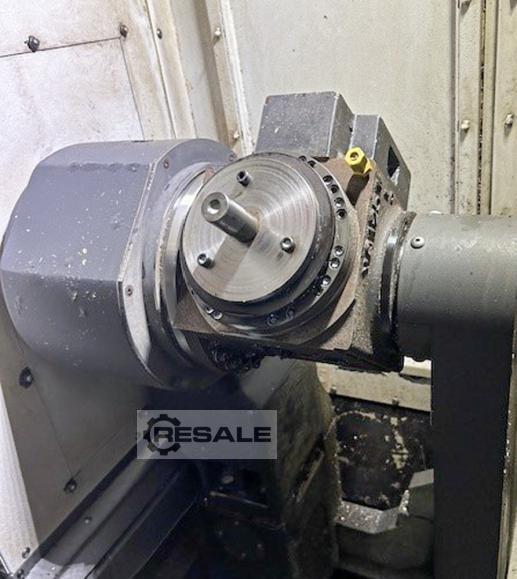

Gegenspindel
Max. Spindeldrehzahl U/min: 1.000
BW-Achse: 4 feste Positionen, 0º, -30º, -180º (-225º zum Entladen
von Werkstücken auf das Arbeitsband, falls vorhanden)
Ausrüstung

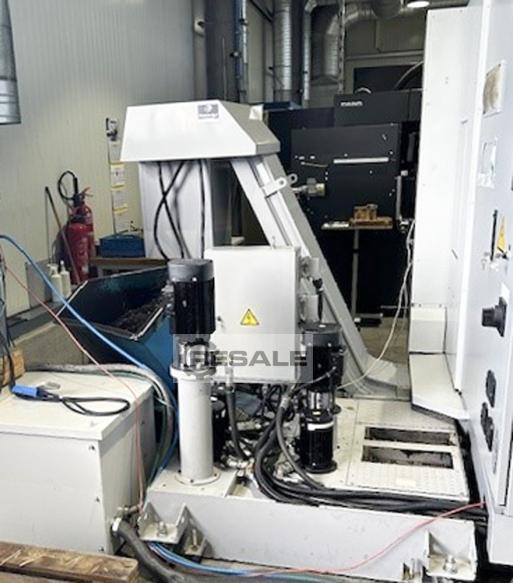

Späneförderer
Signalleuchte
Hochdruckpumpe
Luft aus der Spindel ausblasen
Futterfußschalter (doppelt) für Haupt- und Gegenspindel
Maschinenlaufzeit:
Stunden unter Strom: 54.061
Spindel Nr. 1: 9.813
Spindel Nr. 2: 5.002
Potentielle nominale kVA: 39,24
Grundmaschine: Abmessungen/ Gewicht
Länge mm: 2.705
Breite mm: 2.425
Höhe mm: 2.385
Gewicht kg: 8.800
