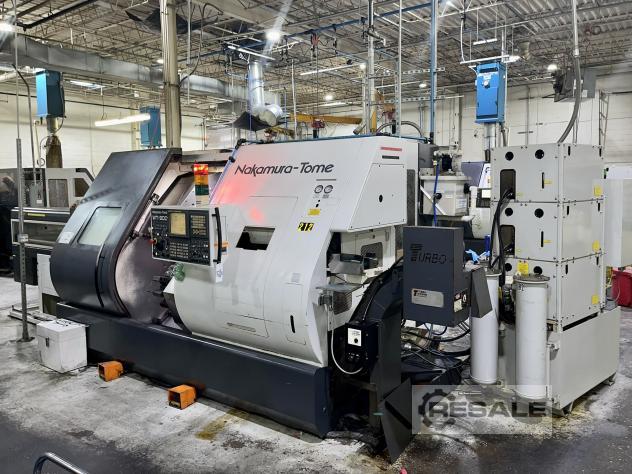

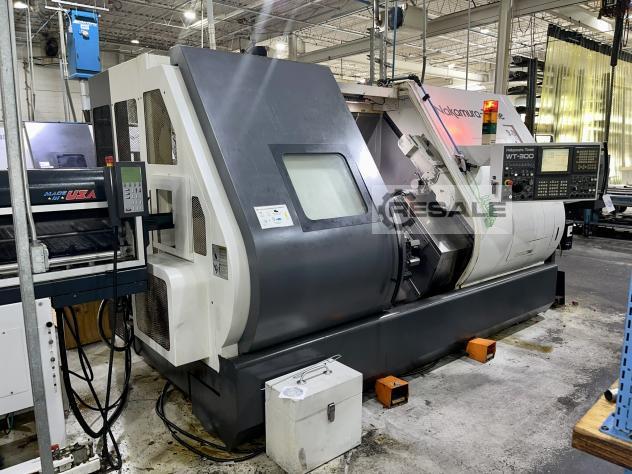

Nakamura Tome WT-300 Mehrachsen-CNC-Dreh- und Fräszentrum
Alter : 2007
FUNKTIONEN:

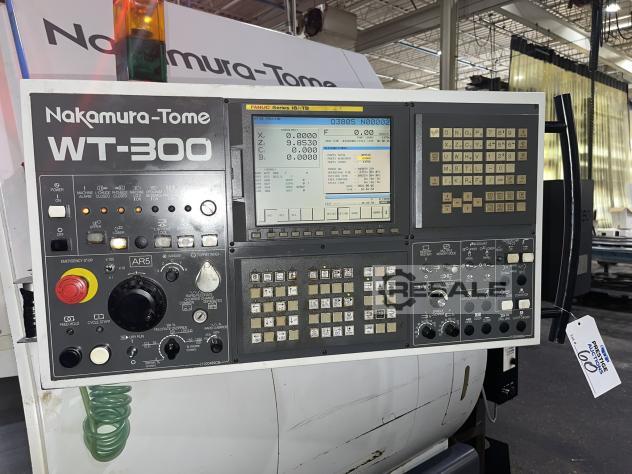

FANUC 18I-TB CNC-STEUERUNG

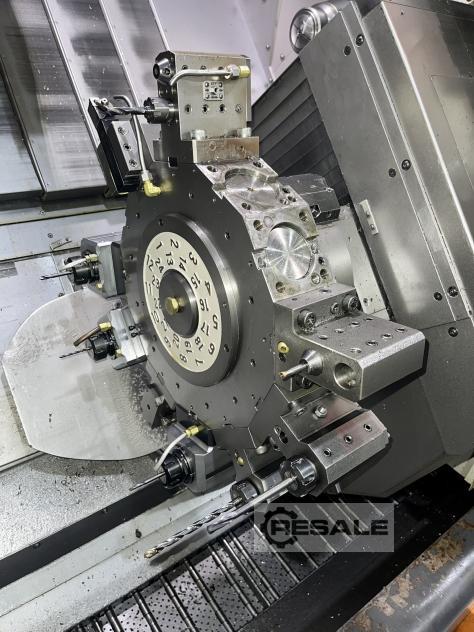

ZWEIZAPFENDE 24-STATIONEN-REVOLVER MIT FRÄSEN
ZWILLINGSSPINDELN
C-ACHSE BEIDE SPINDELN
OBERER TURM DER Y-ACHSE

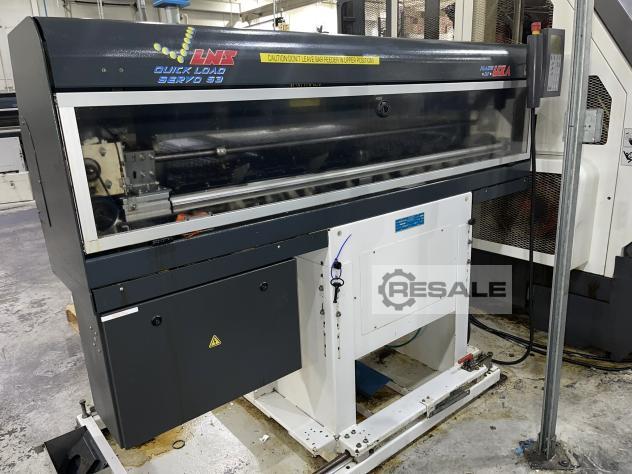

LNS QL SERVO S3 MAGAZINSTANGENVORSCHUB

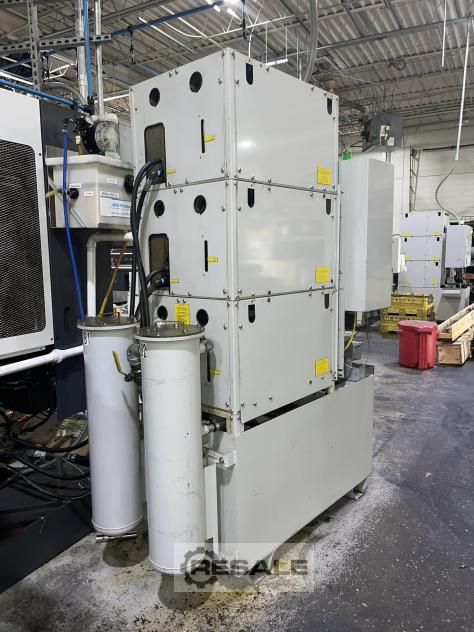

SPÄNESTRAHLER HOCHDRUCKKÜHLMITTEL
SPEZIFIKATION:
MAXIMALE SCHWINGUNG 9,84"
MAX. DREHDURCHMESSER 10.62"
MAXIMALE DREHLÄNGE 30,71"
ABSTAND ZWISCHEN DEN SPINDELN 43,3"
BAR-KAPAZITÄT 2.5"
HAUPTSPINDEL:
HAUPTSPINDELDREHZAHLEN 45-4500 U/MIN
C-ACHSE DREHUNG 0,001 GRAD
HAUPTSPINDELBOHRUNG 3,15"
HAUPTSPINDELMOTOR 25 PS
HAUPTSPINDELNASE A2-6
GEGENSPINDEL:
SUBSPINDELDREHZAHL 4500RPM
C-ACHSE DREHUNG 0,001 GRAD
B-ACHSE VERFAHRWEG 33,46"
SUBSPINDELBOHRUNG 3,15"
SUBSPINDELMOTOR 25 PS
SPINDELNASE A2-6

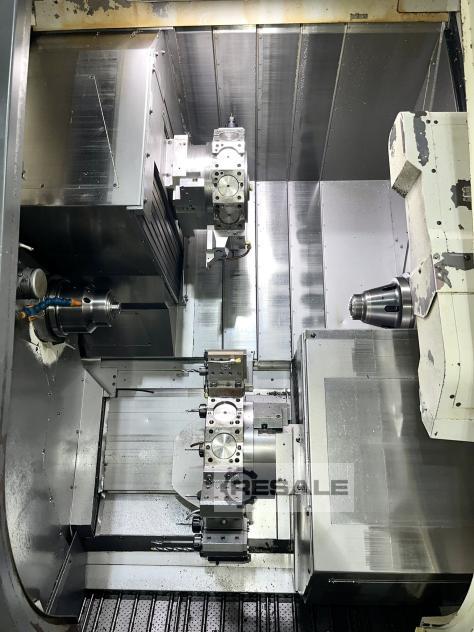

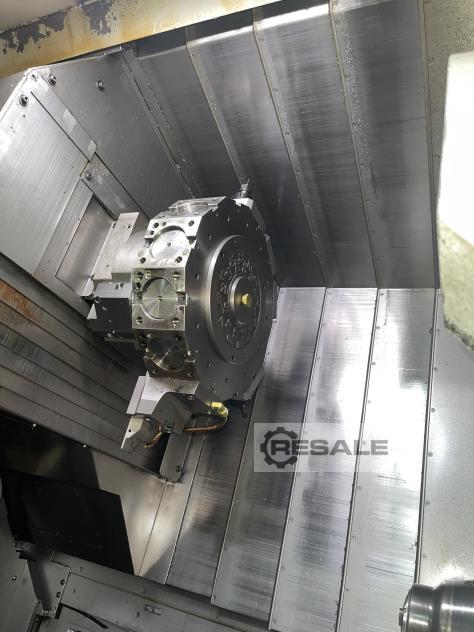

OBERE UND UNTERE TÜRME:
ANZAHL DER WENDESTATIONEN JE 12
ANZAHL DER ROTATIONSWERKZEUGSTATIONEN JE 12
DREHZAHLEN VON ROTIERENDEN WERKZEUGEN 3600 U/MIN
ROTIERENDER WERKZEUGMOTOR 7,5 PS
X1/X2 HUB 7.68"
Z1/Z2 HUB 30.71"
Y1 HUB (OBERER TURM) 2.36"
ABMESSUNGEN & GEWICHTE:
CA. MASCHINENABMESSUNGEN 190" X 99" X 90"
CA. MASCHINENGEWICHT 26.400 LBS
AUSGESTATTET MIT:
FANUC 18I-TB CNC-STEUERUNG
ZWEIZAPFENDE 24-STATIONEN-REVOLVER MIT FRÄSEN
ZWILLINGSSPINDELN
C-ACHSE BEIDE SPINDELN
OBERER TURM DER Y-ACHSE
SPÄNESTRAHLER HOCHDRUCKKÜHLMITTEL
WERKZEUG-VOREINSTELLUNG
TEILE KATCHER
TEILEFÖRDERER
LNS QL SERVO S3 MAGAZINSTANGENVORSCHUB
LNS-SPÄNEFÖRDERER
ANMERKUNG:
INSPEKTION IN DER ANLAGE UNTER STROM
USA
