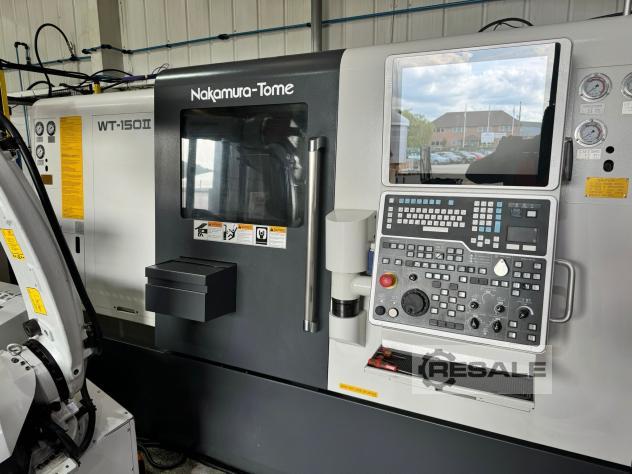

CNC Drehzentren NAKAMURA WT-150 II

Nakamura Modell WT150 II + RoboJob Beladesystem

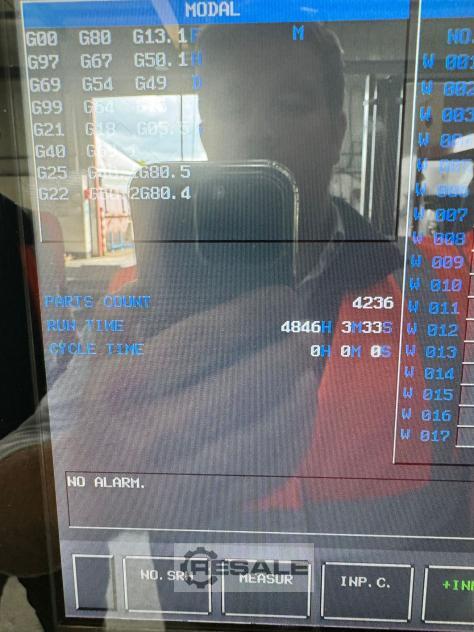

Fanuc 32i-B, SmartX
max. Drehdurchmesser: 190 mm
max. Drehlänge: 515 mm
Stangendurchlass 65 mm
Verfahrwege:
X1/X2-Achse: 167,5 mm
Y-Achse: 70 mm
Z1/Z2-Achse: 515 mm
B-Achse: 600 mm
Eilgänge X/Y/Z/B: 20/6/40/40 m/min

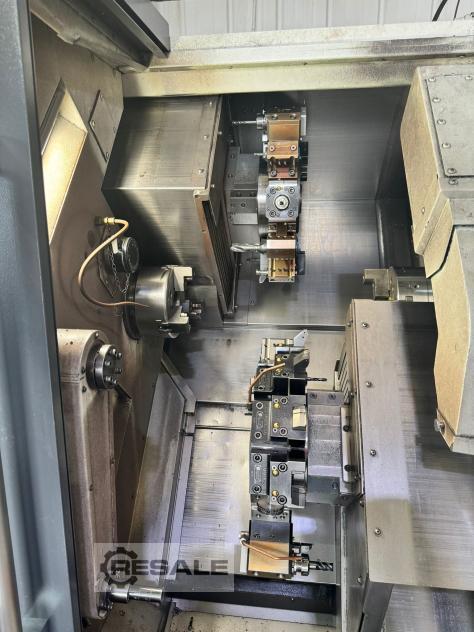

2 x 12/24-fach Werkzeugrevolver
2 x 12 angetriebene Werkzeugstationen, 5,5 kW
max. Drehzahl angtr. Wekz.: 6.000 U/min
Hauptspindel 15/11 kW, max. Drehzahl: 5.000 U/min
Hauptspindel 11/7,5 kW, max. Drehzahl: 5.000 U/min
Spindelnase rechts und links: A2-5

Luftausblasung recht und linke Spindel
Kühlung durch die Spindel
Helical Interpolation
Manuelles Handrad
Fertigteilegreifer G mit Teileförderband
Teilefänger A
Renishaw Toolsetter
Roboterschnittstelle
Schnittstelle für Stangenlader
Signalleuchte 3-farbig
8 sets extra M-Codes
RJ45 (Ethernet)

Kühlmittel und Spänemanagementsystem
MH500 Späneförderer
2 x 20 Bar Hochdruckpumpe

2 x 3-Backenfutter Kitagawa, Durchmesser 210 mm
1 Satz Werkzeughalter inkl. div. feste und angetriebene Werkzeughalter

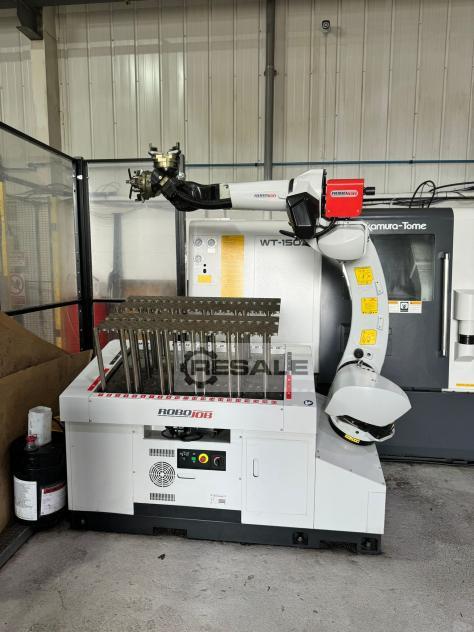

Robojob Beladeroboter
automatische Tür
Lichtschranke
Verkäufer Angebot Nr. resale 24038
