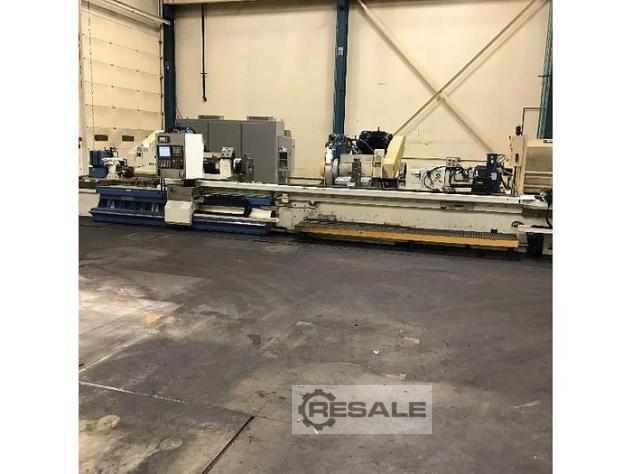

Naxos CNC Mehrachsige zylindrische Schleifmaschine
Jahr: 1987/2013
Max. Schwung: 630mm
Max. Abstand Arbeitskopf von Gesicht zu Reitstock: 4850mm
Max. Verfahrweg für Z-Achse: 5000mm
Max. Schleifabstand für Hauptrad: 4520mm
X-Achsen-Einlaufweg für beide Spindelstocks: 720mm
Ca. Gewicht zwischen den Zentren: 4000kg
Leistungsbedarf: 460/3/60
Diese Maschine wurde 2013 komplett nach neuen Spezifikationen
aufgearbeitet und 2014 installiert. Es wurde auf den blanken Guss,
Tisch / Sockel / Radköpfe / Arbeitskopf und Reitstock reduziert und
die zweiten Z-Achsenwege wurden montiert und neu verschrottet. Neuer

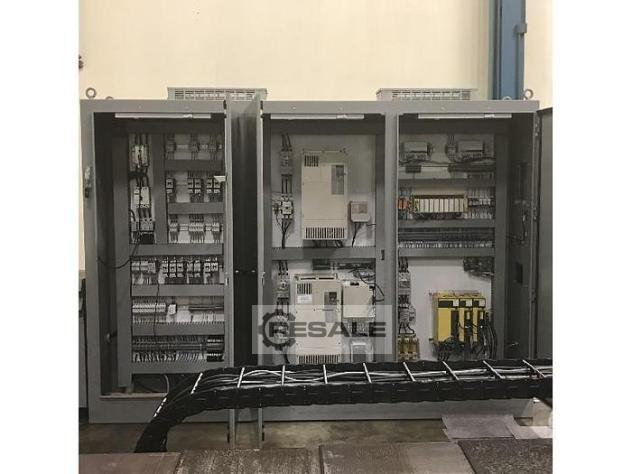

Schaltschrank mit komplett neuer Verkabelung zur Maschine und neuen
Komponenten, Hydraulikleitungen, Luftleitungen und neuen
Leitungsträgern wurden hinzugefügt. Neue Marathon 60HP Motoren für
beide Schleifscheibenköpfe. (Die Laufwerke im Schrank sind auf 40 PS
eingestellt) Die Spindelantriebe im Schrank werden zusammen mit dem
Arbeitskopfantriebsservomotor von Yakawa in den USA gebaut. Alle neuen
Kugelgewindetriebe und Muttern mit Stützhalterungen zur
Stabilisierung der Schraube unter Betrieb. Die Maschine verfügt über

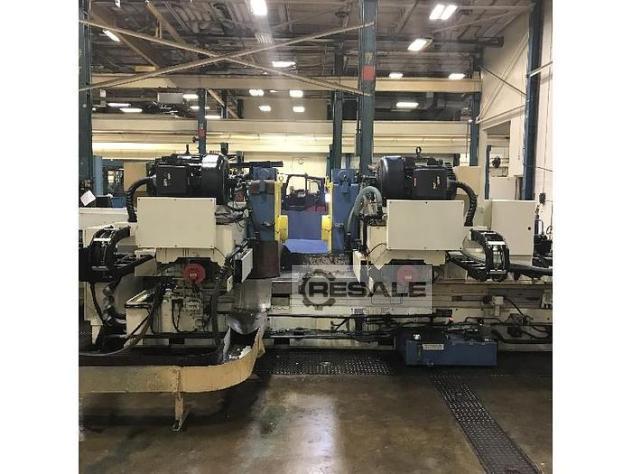

ein neues Auswuchtsystem, das beide Spindelschleifköpfe während des
Betriebs ständig überwacht und bei Bedarf automatisch Korrekturen
vornimmt.
Ausgestattet mit:

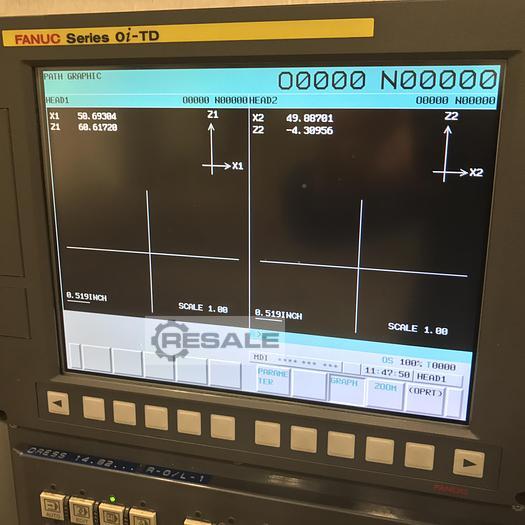

Fanuc Oitd Neueste Steuerung mit Grafik für beide Spindeln
Kommunikationsanschlüsse, USB/RS232/PCMI
MPG (manueller Impulsgeber)
Digitale Lastmessgeräte für beide Schleifspindeln
SBS Auswuchtsystem in Bearbeitung für beide Schleifscheibenköpfe
Fanuc-Servomotoren für jede Achse
Kugelgewindetriebe jeder Achse
Daubor-Waagen für jede Achse mit positivem Luftdruck
Yaskawa Arbeitskopf-Servomotor
Neuer Schaltschrank alle neuen Komponenten und Verdrahtungen zu allen
Maschinenmotoren und Zubehör Neue Spindelmotoren für jeden
Schleifkopf
Kühlmitteltank mit Papierfiltrationssystem
Balancierständer mit Laube
(4) Vierradnaben
(2) Kissenblöcke
Mehrere Arbeitskopf-Antriebseinheiten
Hebebügel zur Entnahme der Schleifscheibe
Anbaugerät zum Grobschleifen von Scheiben Anbaugerät für spezielle
Abrichtanwendungen Hydraulikaggregat für jeden Kopf
Wegeschmiersystem
Air Assist für den Transport von Reitstockkarosserien
Reitstock mit Kegelverstellung, Leistungsfedervorschub,
Reitstock-Bedienstation mit Vorwärts-/Rückwärts- und Not-Halt für
Federkiele Automatische Diamant-Kommodensonde (Kompensation von
Verschleiß in Diamant)
Automatische Radsonde (zum Ablesen und Kompensieren von Breite,
Durchmesser, Verjüngung des Rades)
Automatische Kommode für gerade Räder
Automatische Kegelscheibe Schleifscheibe
ca. Schnittzeit 2.980 Stunden
Bediener der Arbeitskopfstation steuern, vorwärts, rückwärts,
Not-Halt
USA
