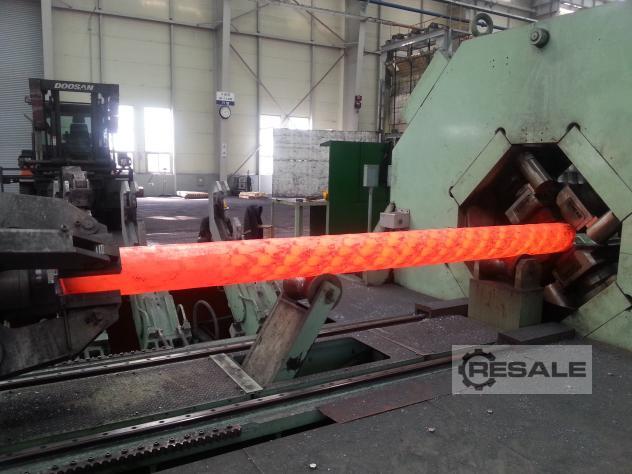

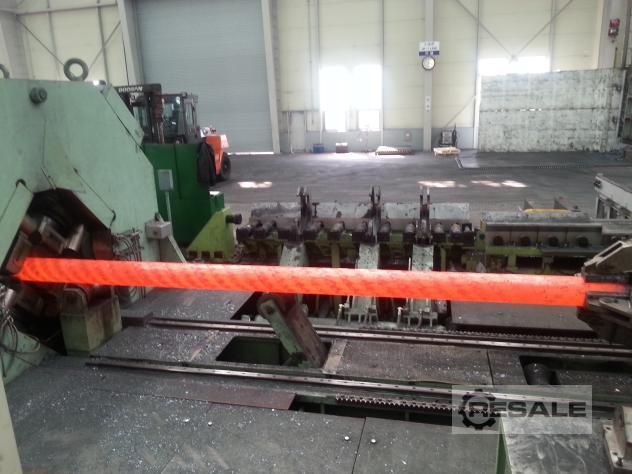

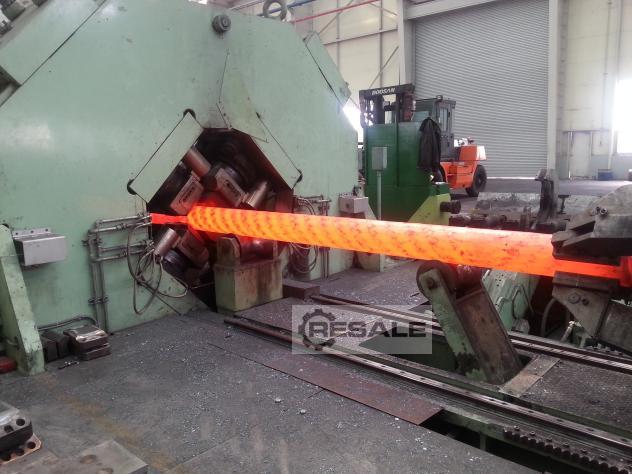

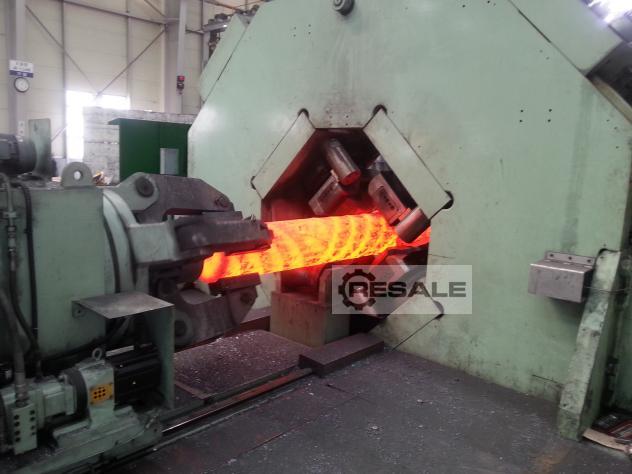

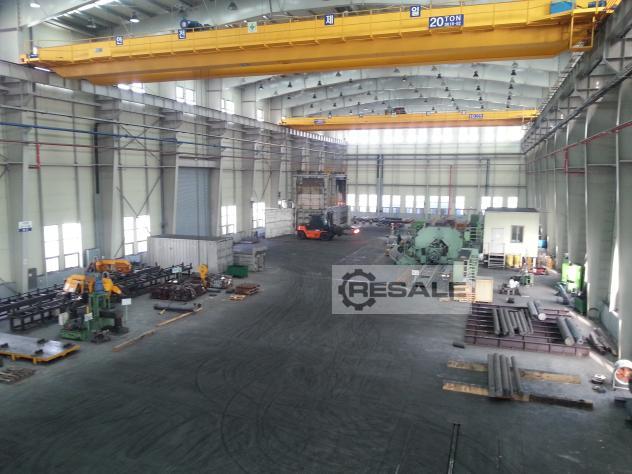

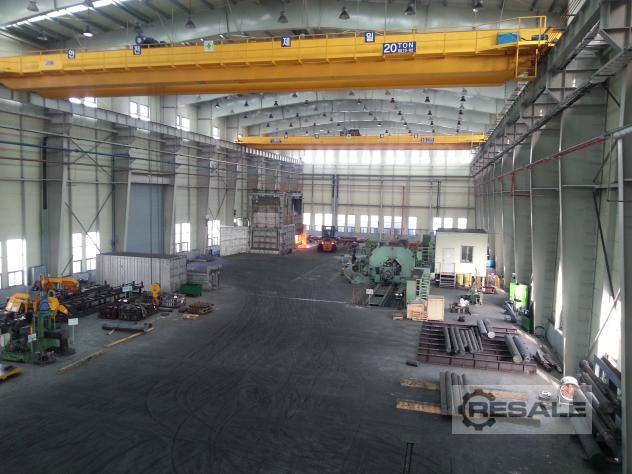

NEAGARI SHIBUYA Radialschmiedemaschine Modell BF-350
Neu 2010
Leistungsbeschreibung
1. Maschinenkomponenten
(1) Stangenschmiedemaschine: 1 Satz
(2) Manipulator: 2 Set
(3) Hydrauliksystem: 1 Satz
(4) Elektrisches Energie- und Steuerungssystem: 1 Satz
(5) Fundament: 1 Satz
(6) Entlader: 1 Satz
(7) Arbeitsunterstützung: 6 Set
(8) Arbeitsunterstützung (Mitte): 2 Sätze
(9) Dorn (IN): 1 Satz
(10) Dorn (OUT): 1 Satz
(12) Stempelwechseleinheit: 1 Satz
2. Werkstück
2-1. Material
(1) Werkzeugstahl (EX-DIN-X40CrMoV51AISI-H13JIS-SKD)
(2) C-Stahl
2-2. Startdimension
(1) Rund: max. Durchmesser 450mm
(2) Quadratisch: max. flach bis flach 240mm
(3) Max. Länge: 3500mm
(4) Max. Gewicht: 3000kg
2-3). Geschmiedete Dimension
(1) Min. Durchmesser: 80mm
(2) Min. Quadrat: 120mm
(3) Max. Länge: 8000mm
(4) Max. Gewicht: 3000kg
3. Stangenschmiedemaschine
3-1. Schmiedefähigkeit
(1) Anzahl der Widder: 4
(2) Kraft / Stößel: max. 7000kN
(3) Hydraulikdruck: max. 32MPa
(4) Öffnungsbreite: 430-810mm
(außer Die)
(5) Gesamthublänge: 190mm
(Verstelleinheit 1 mm)
(6) Hochgeschwindigkeitsschmieden
Modus / Hublänge / Geschwindigkeit / Schmiedekraft
Hobeln / 15 mm / max.120 spm / max. 700 kN
Rastrad /25-50mm /max.60spm/ max. 7000 kN
(7) Hub (Bottom Dead Point) Präzision: ± 0,5 mm
3-2. Laufwerkstyp
(1) Hydraulik
(2) Steuerung Servo-Logik-Ventil
3-3. Kontrolle
(1) Zwei Sätze von gegenüberliegenden Widdern arbeiten gleichzeitig
oder nacheinander.
(2) Manuelle Steuerung, Automatische Steuerung

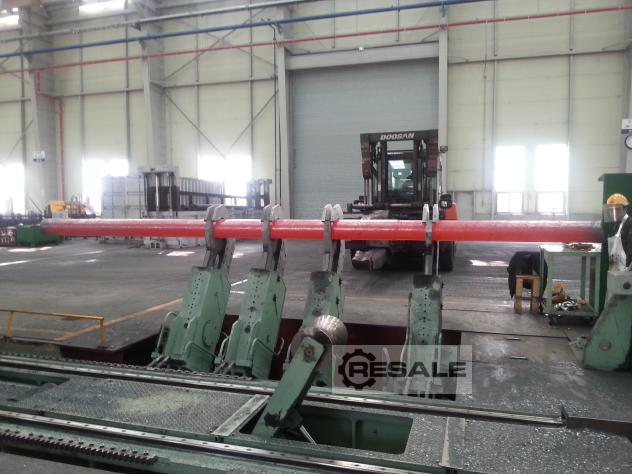

4. Manipulator
4-1. Technische Daten
(1) Arbeitsgewicht: 3Tons (Durchmesser 450mm x 2400 Eisen)
(2) Arbeitsgröße
IN: φ150 - 450 mm x Max.3500L (Material)
AUS: φ150 ( - 450) x Max.8000L
(3) Max. Moment 6 Tonnen・m (4) Bewegliches Teil
· Arbeitsgriff
Hydraulisches Servosystem
· Arbeitsdrehung (beide Richtungen) Servomotor
· Laden von Arbeit (vorwärts-rückwärts)
Servomotor, Zahnstangenritzel
(5) Drehzahl: 0-15RPM
(6) Ladegeschwindigkeit: 0-30m / min
Südkorea
